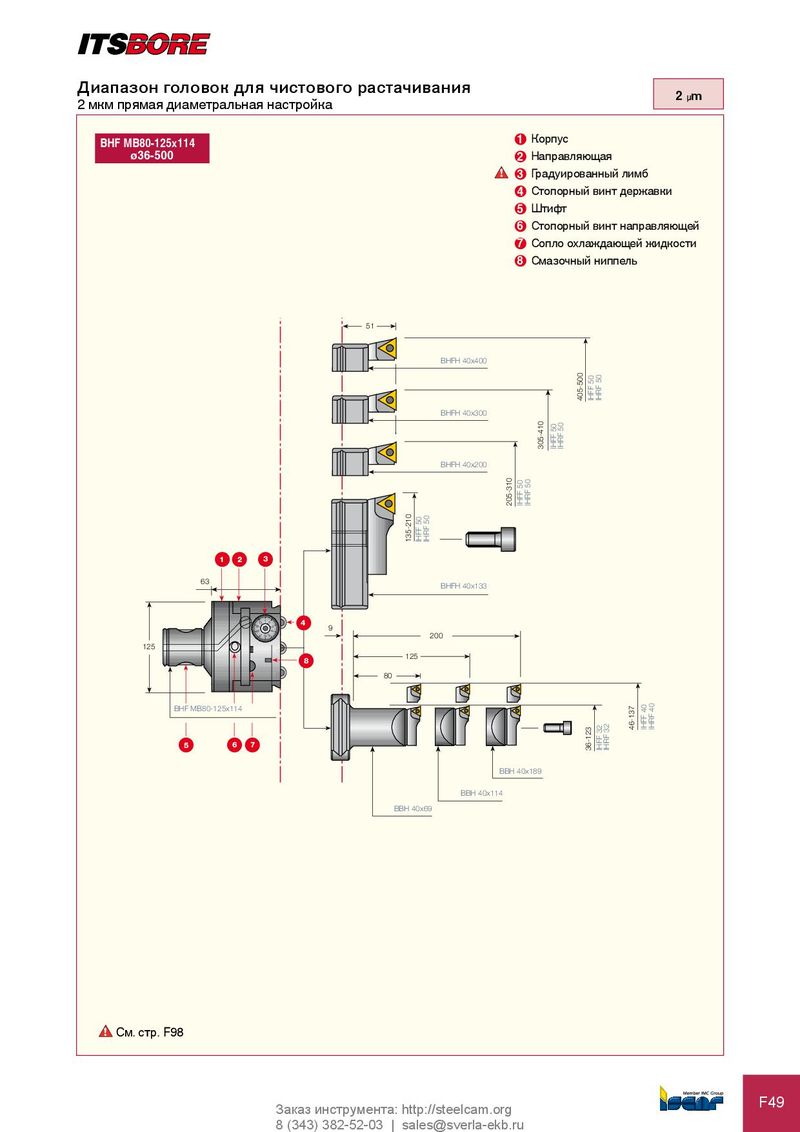

2 мкм прямая диаметральная настройка 2 μm

BHF MB80-125x114 1Корпус
ø36-500 2Направляющая
! 3Градуированный лимб
4Стопорный винт державки
5Штифт
6Стопорный винт направляющей
7Сопло охлаждающей жидкости
8Смазочный ниппель

51

BHFH 40x400

BHFH 40x300

BHFH 40x200

IHFF 50 IHRF 50

IHFF 50 IHRF 50

IHFF 50 IHRF 50

1 2 3

63

IHFF 50 IHRF 50

BHFH 40x133

0 12 4 9 3

7 6 5

125 8

BHF MB80-125x114

5 6 7

9

200 125 80

BBH 40x69

IHFF 40 IHRF 40 IHFF 32 IHRF 32

BBH 40x189 BBH 40x114
