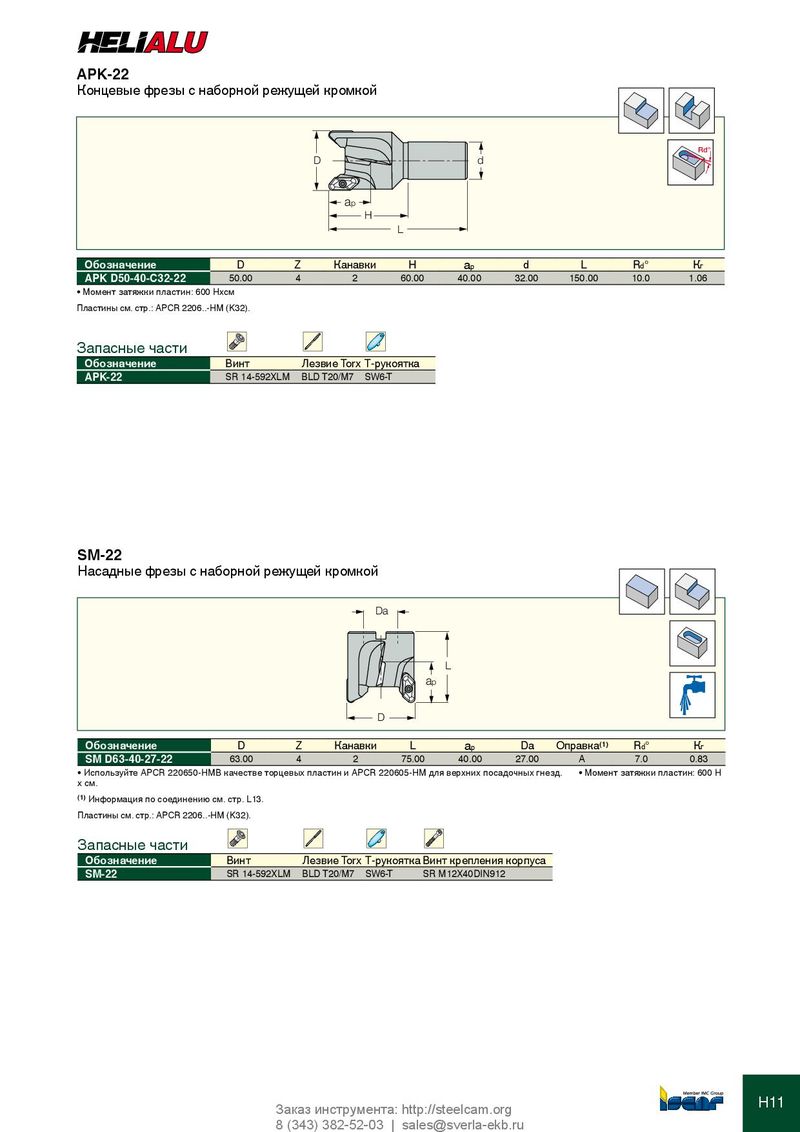

APK-22

Концевые фрезы с наборной режущей кромкой

Rd° D d

ap H L

ОбозначениеDZКанавкиHapdLRd°Кг
APK D50-40-C32-2250.004260.0040.0032.00150.0010.01.06
  • Момент затяжки пластин: 600 Нxсм

Пластины см. стр.: APCR 2206..-HM (K32).

Запасные части

Обозначение Винт Лезвие Torx Т-рукоятка

APK-22 SR 14-592XLM BLD T20/M7 SW6-T

SM-22

Насадные фрезы с наборной режущей кромкой

Da

L ap

D

ОбозначениеDZКанавкиLaDaОправка(1)Rd°Кг
p
SM D63-40-27-2263.004275.0040.0027.00A7.00.83
  • Используйте APCR 220650-HMВ качестве торцевых пластин и APCR 220605-HM для верхних посадочных гнезд.
  • Момент затяжки пластин: 600 Н

x см. (1) Информация по соединению см. стр. L13. Пластины см. стр.: APCR 2206..-HM (K32).

Запасные части

ОбозначениеВинтЛезвие Torx Т-рукоятка Винт крепления корпуса
SM-22SR 14-592XLM BLD T20/M7 SW6-TSR M12X40DIN912
