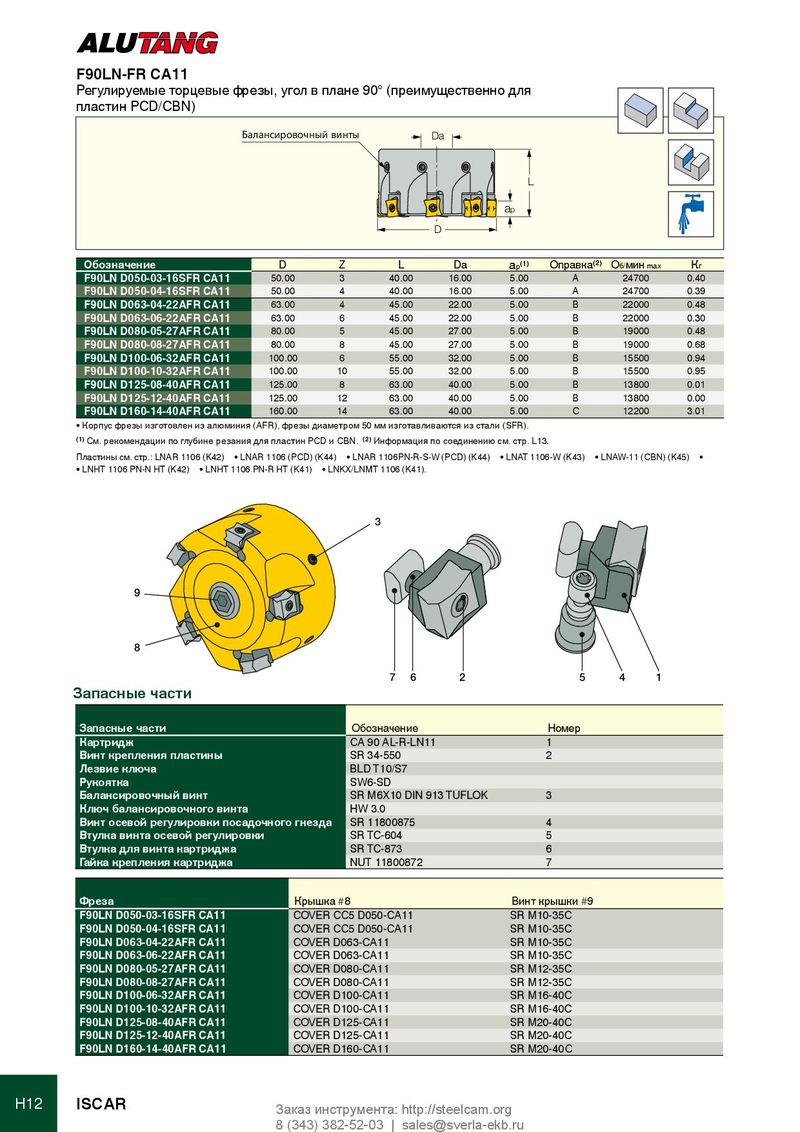

F90LN-FR CA11
Регулируемые торцевые фрезы, угол в плане 90° (преимущественно для
пластин PCD/CBN)
| Балансировочны | Da й винты | ||
| L | |||
| D ap | |||
| Обозначение D | Z L Da ap(1) | Оправка(2) Об/минmax | Кг |
| F90LN D050-03-16SFR CA11 50.00 | 3 40.00 16.00 5.00 | A 24700 | 0.40 |
| F90LN D050-04-16SFR CA11 50.00 | 4 40.00 16.00 5.00 | A 24700 | 0.39 |
| F90LN D063-04-22AFR CA11 63.00 | 4 45.00 22.00 5.00 | B 22000 | 0.48 |
| F90LN D063-06-22AFR CA11 63.00 | 6 45.00 22.00 5.00 | B 22000 | 0.30 |
| F90LN D080-05-27AFR CA11 80.00 | 5 45.00 27.00 5.00 | B 19000 | 0.48 |
| F90LN D080-08-27AFR CA11 80.00 | 8 45.00 27.00 5.00 | B 19000 | 0.68 |
| F90LN D100-06-32AFR CA11 100.00 | 6 55.00 32.00 5.00 | B 15500 | 0.94 |
| F90LN D100-10-32AFR CA11 100.00 | 10 55.00 32.00 5.00 | B 15500 | 0.95 |
| F90LN D125-08-40AFR CA11 125.00 | 8 63.00 40.00 5.00 | B 13800 | 0.01 |
| F90LN D125-12-40AFR CA11 125.00 | 12 63.00 40.00 5.00 | B 13800 | 0.00 |
| F90LN D160-14-40AFR CA11 160.00 | 14 63.00 40.00 5.00 | C 12200 | 3.01 |
| Корпус фрезы изготовлен из алюминия (AFR), фрезы ди См. рекомендации по глубине резания для пластин PC ластины см. стр.: LNAR 1106 (K42)•LNAR 1106 (PCD) (K LNHT 1106 PN-N HT (K42)•LNHT 1106 PN-R HT (K41) 9 8 | аметром 50 мм изготавливаются из стали (SFR). D и CBN.(2)Информация по соединению см. стр. L1 44)•LNAR 1106PN-R-S-W (PCD) (K44)•LNAT 11 •LNKX/LNMT 1106 (K41). 3 | 3. 06-W (K43)•LNAW-11 (CBN | ) (K45)• |
7 6 2 5 4 1
Запасные части
| Запасные части | Обозначение | Номер |
| Картридж | CA 90 AL-R-LN11 | 1 |
| Винт крепления пластины | SR 34-550 | 2 |
| Лезвие ключа | BLD T10/S7 | |
| Рукоятка | SW6-SD | |
| Балансировочный винт | SR M6X10 DIN 913 TUFLOK | 3 |
| Ключ балансировочного винта | HW 3.0 | |
| Винт осевой регулировки посадочного гнезда | SR 11800875 | 4 |
| Втулка винта осевой регулировки | SR TC-604 | 5 |
| Втулка для винта картриджа | SR TC-873 | 6 |
| Гайка крепления картриджа | NUT 11800872 | 7 |
| Фреза | Крышка #8 | Винт крышки #9 |
| F90LN D050-03-16SFR CA11 | COVER CC5 D050-CA11 | SR M10-35C |
| F90LN D050-04-16SFR CA11 | COVER CC5 D050-CA11 | SR M10-35C |
| F90LN D063-04-22AFR CA11 | COVER D063-CA11 | SR M10-35C |
| F90LN D063-06-22AFR CA11 | COVER D063-CA11 | SR M10-35C |
| F90LN D080-05-27AFR CA11 | COVER D080-CA11 | SR M12-35C |
| F90LN D080-08-27AFR CA11 | COVER D080-CA11 | SR M12-35C |
| F90LN D100-06-32AFR CA11 | COVER D100-CA11 | SR M16-40C |
| F90LN D100-10-32AFR CA11 | COVER D100-CA11 | SR M16-40C |
| F90LN D125-08-40AFR CA11 | COVER D125-CA11 | SR M20-40C |
| F90LN D125-12-40AFR CA11 | COVER D125-CA11 | SR M20-40C |
| F90LN D160-14-40AFRCA11 | COVER D160-CA11 | SR M20-40C |
