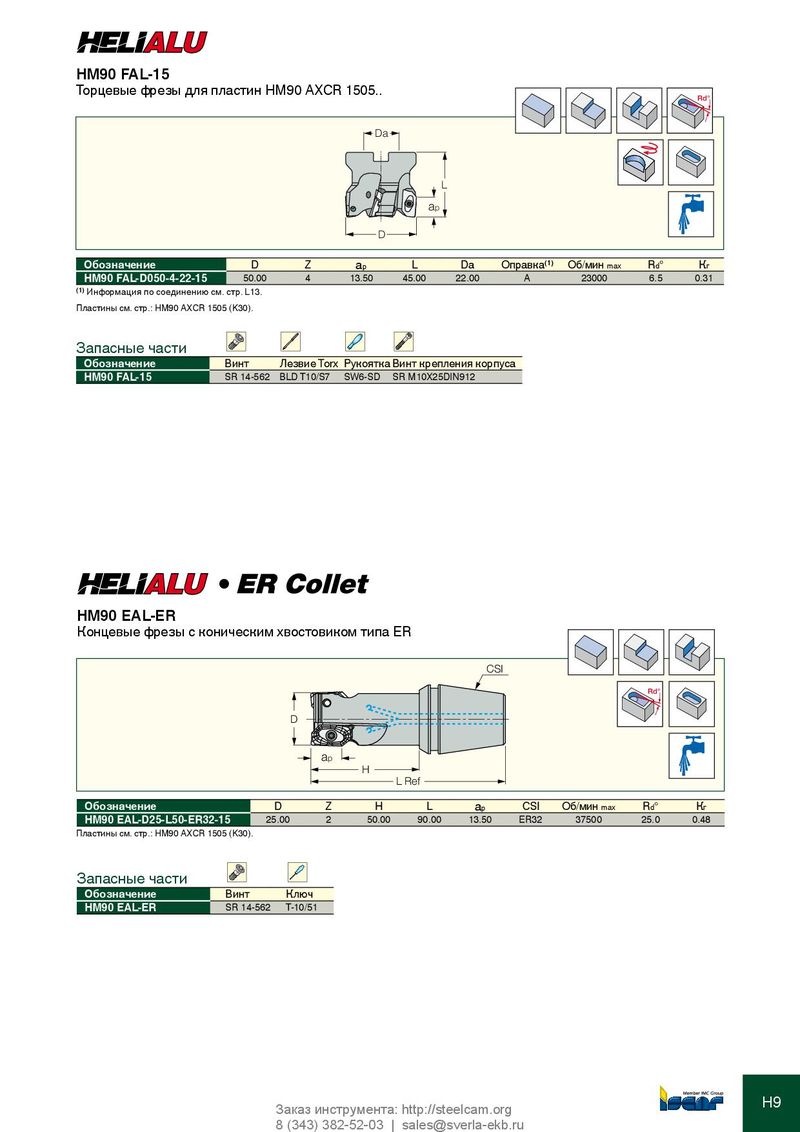

HM90 FAL-15
Торцевые фрезы для пластин HM90 AXCR 1505.. Rd°
Da
L a p D
| Обозначение | D | Z | ap | L | Da | Оправка(1) | Об/мин max | Rd° | Кг | ||
| HM90 FAL-D050-4-22-15 | 50.00 | 4 | 13.50 | 45.00 | 22.00 | A | 23000 | 6.5 | 0.31 | ||
| (1) Информация по соединению см. стр. L13. | |||||||||||
| Пластины см. стр.: HM90 AXCR 1505 (K30). | |||||||||||
| Запасные части |
| Обозначение | Винт | Лезвие Torx Рукоятка Винт крепления корпуса | |
| HM90 FAL-15 | SR 14-562 BLD T10/S7 | SW6-SD SR M10X25DIN912 |
l
HM90 EAL-ER
Концевые фрезы с коническим хвостовиком типа ER
CSI Rd° D ap H L Ref
| Обозначение | D | Z | H | L | ap | CSI | Об/мин max | Rd° | Кг | |
| HM90 EAL-D25-L50-ER32-15 | 25.00 | 2 | 50.00 | 90.00 | 13.50 | ER32 | 37500 | 25.0 | 0.48 | |
| Пластины см. стр.: HM90 AXCR 1505 (K30). | ||||||||||
| Запасные части |
| Обозначение | Винт | Ключ |
| HM90 EAL-ER | SR 14-562 | T-10/51 |
