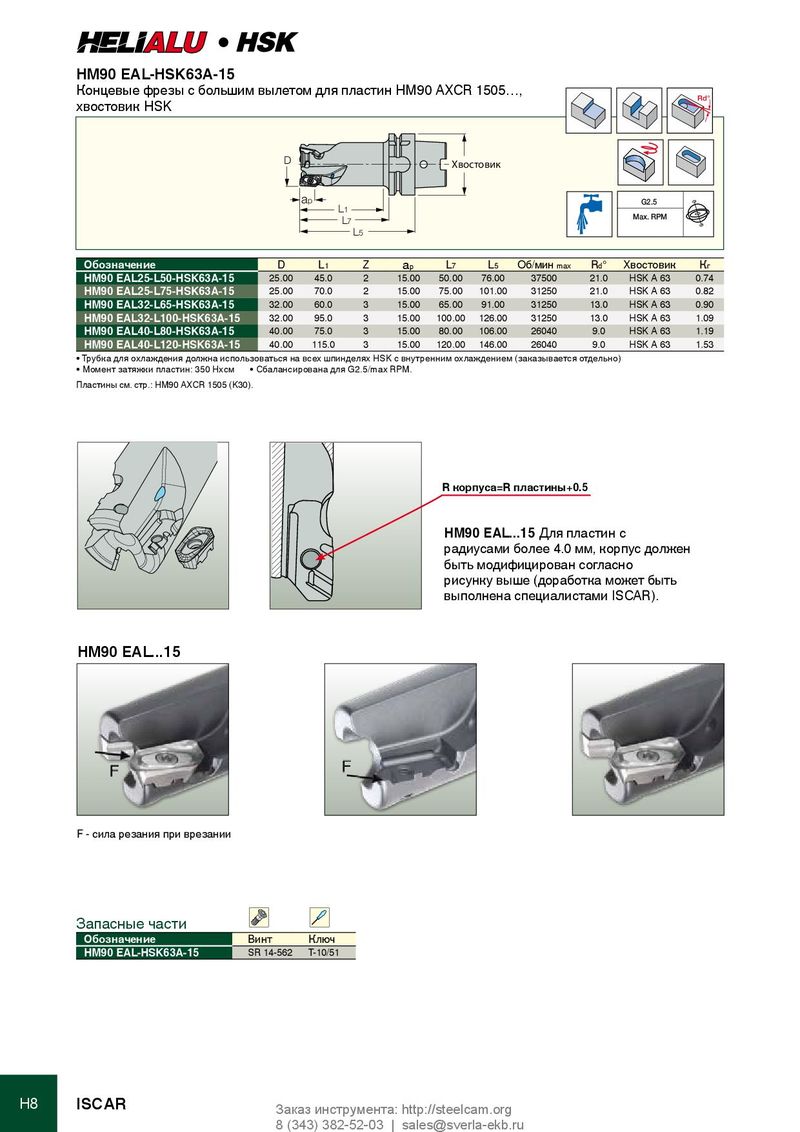

HM90 EAL-HSK63A-15

Концевые фрезы с большим вылетом для пластин HM90 AXCR 1505…,

востовик HSKDL1 L7 apL5Хвостовик,G2.5 Max. RPMRd°
ОбозначениеDL1ZapL7L5Об/минmax Rd°Хвостовик Кг
HM90 EAL25-L50-HSK63A-1525.0045.0215.00 50.0076.003750021.0HSK A 630.74
HM90 EAL25-L75-HSK63A-1525.0070.0215.00 75.00101.003125021.0HSK A 630.82
HM90 EAL32-L65-HSK63A-1532.0060.0315.00 65.0091.003125013.0HSK A 630.90
HM90 EAL32-L100-HSK63A-1532.0095.0315.00 100.00126.003125013.0HSK A 631.09
HM90 EAL40-L80-HSK63A-1540.0075.0315.00 80.00106.00260409.0HSK A 631.19
HM90 EAL40-L120-HSK63A-1540.00115.0315.00 120.00146.00260409.0HSK A 631.53
  • Трубка для охлаждения должна использоваться на всех шпинделях HSK с внутренним охлаждением (заказывается отдельно)
  • Момент затяжки пластин: 350 Нxсм
  • Сбалансирована для G2.5/max RPM.

Пластины см. стр.: HM90 AXCR 1505 (K30).

R корпуса=R пластины+0.5

HM90 EAL...15 Для пластин с

радиусами более 4.0 мм, корпус должен

быть модифицирован согласно

рисунку выше (доработка может быть

выполнена специалистами ISCAR).

HM90 EAL...15

F - сила резания при врезании

Запасные части

ОбозначениеВинтКлюч
HM90 EAL-HSK63A-15SR 14-562T-10/51
