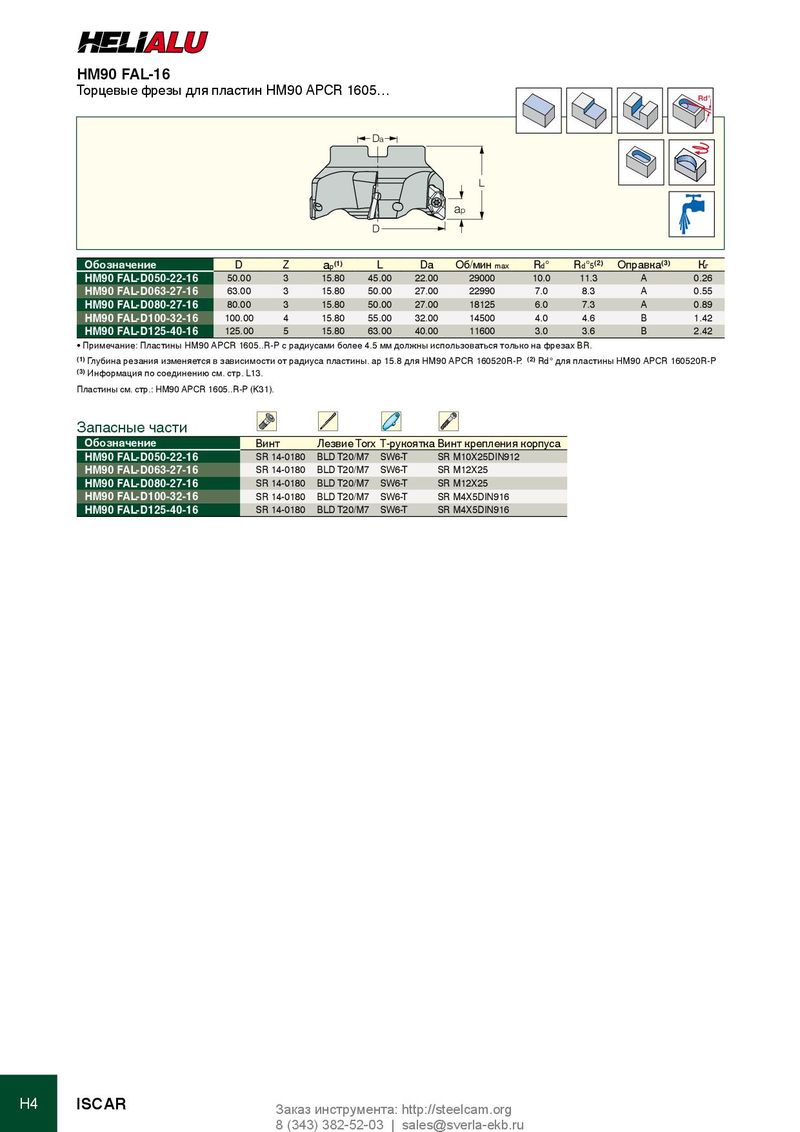

HM90 FAL-16
Торцевые фрезы для пластин HM90 APCR 1605…
| D Da | L ap | Rd° | ||||||
| Обозначение | D | Z ap(1) | L Da | Об/минmax | Rd° | Rd°5(2) | Оправка(3 | ) Кг |
| HM90 FAL-D050-22-16 | 50.00 | 3 15.80 | 45.00 22.00 | 29000 | 10.0 | 11.3 | A | 0.26 |
| HM90 FAL-D063-27-16 | 63.00 | 3 15.80 | 50.00 27.00 | 22990 | 7.0 | 8.3 | A | 0.55 |
| HM90 FAL-D080-27-16 | 80.00 | 3 15.80 | 50.00 27.00 | 18125 | 6.0 | 7.3 | A | 0.89 |
| HM90 FAL-D100-32-16 | 100.00 | 4 15.80 | 55.00 32.00 | 14500 | 4.0 | 4.6 | B | 1.42 |
| HM90 FAL-D125-40-16 | 125.00 | 5 15.80 | 63.00 40.00 | 11600 | 3.0 | 3.6 | B | 2.42 |
- Примечание: Пластины HM90 APCR 1605..R-P с радиусами более 4.5 мм должны использоваться только на фрезах BR.
(1) Глубина резания изменяется в зависимости от радиуса пластины. ap 15.8 для HM90 APCR 160520R-P. (2) Rd° для пластины HM90 APCR 160520R-P (3) Информация по соединению см. стр. L13. Пластины см. стр.: HM90 APCR 1605..R-P (K31).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Т-рукоят | каВинт крепления корпуса |
| HM90 FAL-D050-22-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M10X25DIN912 |
| HM90 FAL-D063-27-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M12X25 |
| HM90 FAL-D080-27-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M12X25 |
| HM90 FAL-D100-32-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M4X5DIN916 |
| HM90 FAL-D125-40-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M4X5DIN916 |
