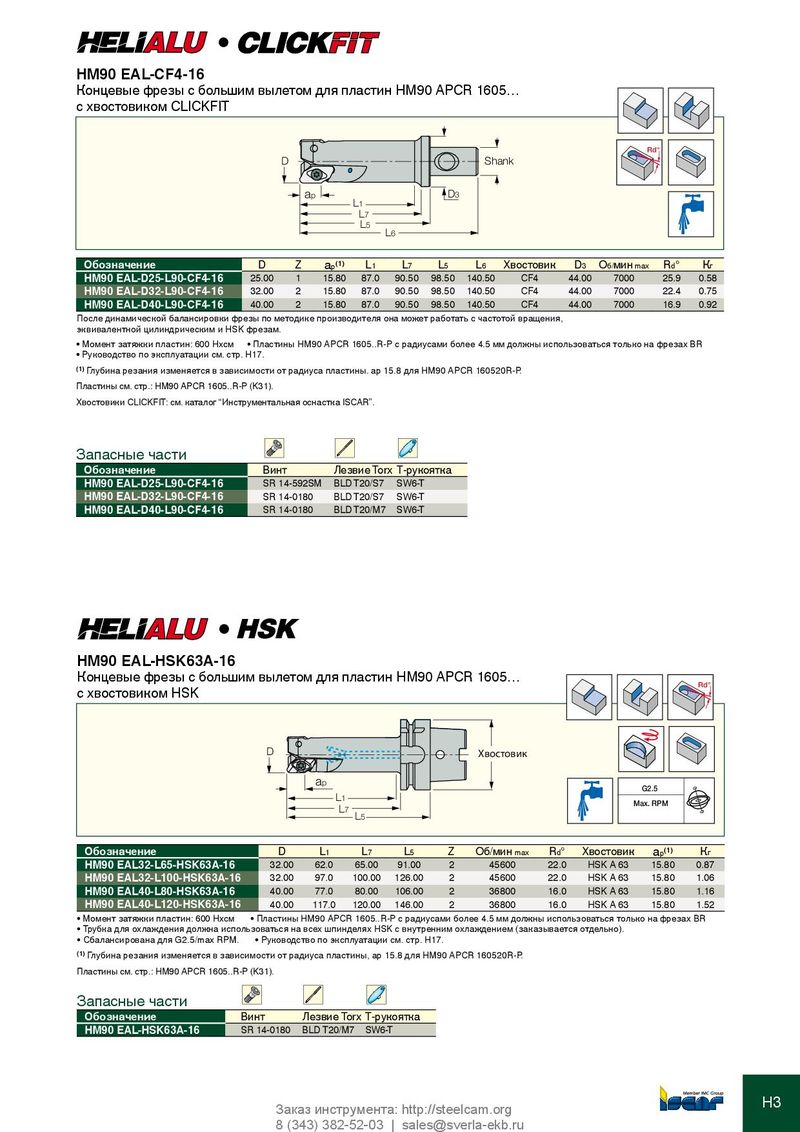

HM90 EAL-CF4-16
Концевые фрезы с большим вылетом для пластин HM90 APCR 1605…
с хвостовиком CLICKFIT
| D | Sh | ank | Rd° | ||||||||
| ap | L1 L7 L5 | L6 | D3 | ||||||||
| Обозначение | D | Z ap(1) | L1 | L7 | L5 | L6 | Хвостовик | D3 | Об/минmax | Rd° | Кг |
| HM90 EAL-D25-L90-CF4-16 | 25.00 | 1 15.80 | 87.0 | 90.50 | 98.50 | 140.50 | CF4 | 44.00 | 7000 | 25.9 | 0.58 |
| HM90 EAL-D32-L90-CF4-16 | 32.00 | 2 15.80 | 87.0 | 90.50 | 98.50 | 140.50 | CF4 | 44.00 | 7000 | 22.4 | 0.75 |
| HM90 EAL-D40-L90-CF4-16 | 40.00 | 2 15.80 | 87.0 | 90.50 | 98.50 | 140.50 | CF4 | 44.00 | 7000 | 16.9 | 0.92 |
После динамической балансировки фрезы по методике производителя она может работать с частотой вращения, эквивалентной цилиндрическим и HSK фрезам.
- Момент затяжки пластин: 600 Нxсм
- Пластины HM90 APCR 1605..R-P с радиусами более 4.5 мм должны использоваться только на фрезах BR
- Руководство по эксплуатации см. стр. H17.
(1) Глубина резания изменяется в зависимости от радиуса пластины. ap 15.8 для HM90 APCR 160520R-P. Пластины см. стр.: HM90 APCR 1605..R-P (K31). Хвостовики CLICKFIT: см. каталог “Инструментальная оснастка ISCAR”.
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Т-рукоятка |
| HM90 EAL-D25-L90-CF4-16 | SR 14-592SM | BLD T20/S7 | SW6-T |
| HM90 EAL-D32-L90-CF4-16 | SR 14-0180 | BLD T20/S7 | SW6-T |
| HM90 EAL-D40-L90-CF4-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
l
HM90 EAL-HSK63A-16
Концевые фрезы с большим вылетом для пластин HM90 APCR 1605…
| хвостовиком HSK | D | Хвостовик | Rd° | |||||||
| L L1 ap | 7 L5 | G2.5 Max. RPM | ||||||||
| Обозначение | D | L1 | L7 | L5 | Z | Об/минmax | Rd° | Хвосто | вик ap(1) | Кг |
| HM90 EAL32-L65-HSK63A-16 | 32.00 | 62.0 | 65.00 | 91.00 | 2 | 45600 | 22.0 | HSK A | 63 15.80 | 0.87 |
| HM90 EAL32-L100-HSK63A-16 | 32.00 | 97.0 | 100.00 | 126.00 | 2 | 45600 | 22.0 | HSK A | 63 15.80 | 1.06 |
| HM90 EAL40-L80-HSK63A-16 | 40.00 | 77.0 | 80.00 | 106.00 | 2 | 36800 | 16.0 | HSK A | 63 15.80 | 1.16 |
| HM90 EAL40-L120-HSK63A-16 | 40.00 | 117.0 | 120.00 | 146.00 | 2 | 36800 | 16.0 | HSK A | 63 15.80 | 1.52 |
- Момент затяжки пластин: 600 Нxсм
- Пластины HM90 APCR 1605..R-P с радиусами более 4.5 мм должны использоваться только на фрезах BR
- Трубка для охлаждения должна использоваться на всех шпинделях HSK с внутренним охлаждением (заказывается отдельно).
- Сбалансирована для G2.5/max RPM.
- Руководство по эксплуатации см. стр. H17.
(1) Глубина резания изменяется в зависимости от радиуса пластины, ap 15.8 для HM90 APCR 160520R-P. Пластины см. стр.: HM90 APCR 1605..R-P (K31).
Запасные части
| Обозначение Винт | ЛезвиеTorx Т-рукоятка |
| HM90 EAL-HSK63A-16 SR 14-0180 | BLD T20/M7 SW6-T |
