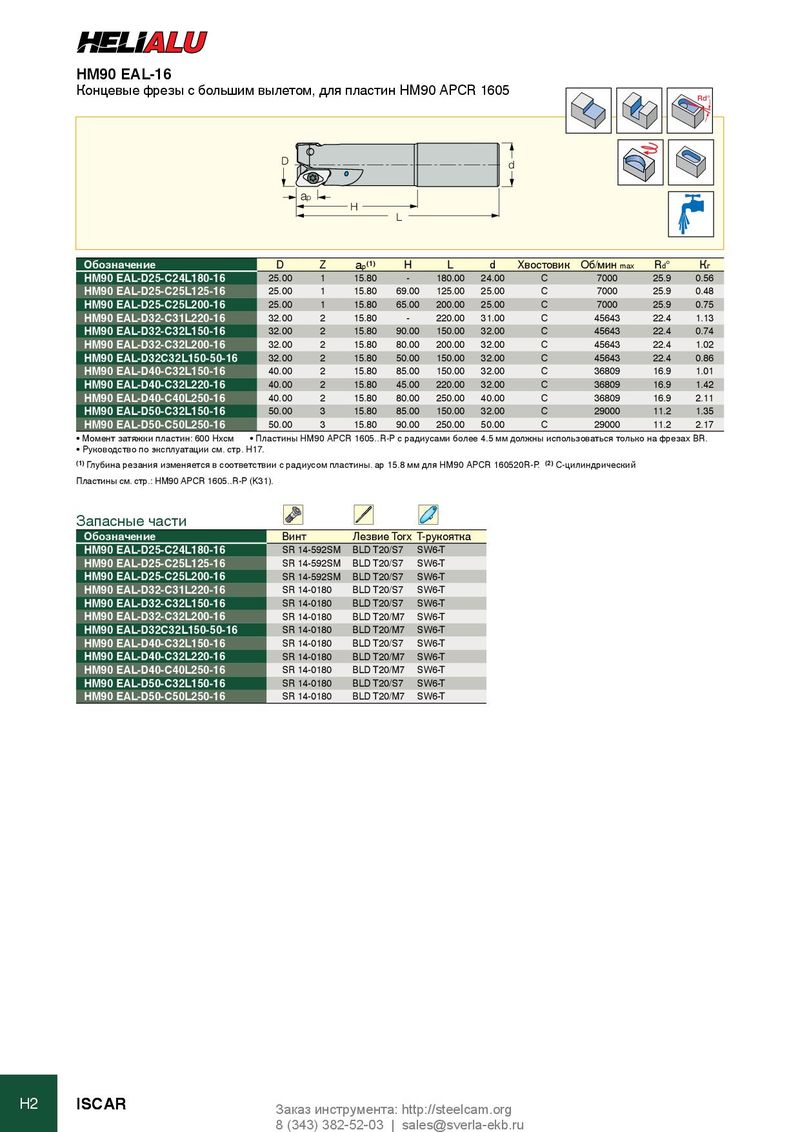

Концевые фрезы с большим вылетом, для пластин HM90 APCR 1605
| , | Rd° | |||||||||
| D | d | |||||||||
| ap | H | L | ||||||||
| Обозначение | D | Z | ap(1) | H | L | d | Хвостов | ик Об/мин | max Rd° | Кг |
| HM90 EAL-D25-C24L180-16 | 25.00 | 1 | 15.80 | - | 180.00 | 24.00 | C | 7000 | 25.9 | 0.56 |
| HM90 EAL-D25-C25L125-16 | 25.00 | 1 | 15.80 | 69.00 | 125.00 | 25.00 | C | 7000 | 25.9 | 0.48 |
| HM90 EAL-D25-C25L200-16 | 25.00 | 1 | 15.80 | 65.00 | 200.00 | 25.00 | C | 7000 | 25.9 | 0.75 |
| HM90 EAL-D32-C31L220-16 | 32.00 | 2 | 15.80 | - | 220.00 | 31.00 | C | 45643 | 22.4 | 1.13 |
| HM90 EAL-D32-C32L150-16 | 32.00 | 2 | 15.80 | 90.00 | 150.00 | 32.00 | C | 45643 | 22.4 | 0.74 |
| HM90 EAL-D32-C32L200-16 | 32.00 | 2 | 15.80 | 80.00 | 200.00 | 32.00 | C | 45643 | 22.4 | 1.02 |
| HM90 EAL-D32C32L150-50-16 | 32.00 | 2 | 15.80 | 50.00 | 150.00 | 32.00 | C | 45643 | 22.4 | 0.86 |
| HM90 EAL-D40-C32L150-16 | 40.00 | 2 | 15.80 | 85.00 | 150.00 | 32.00 | C | 36809 | 16.9 | 1.01 |
| HM90 EAL-D40-C32L220-16 | 40.00 | 2 | 15.80 | 45.00 | 220.00 | 32.00 | C | 36809 | 16.9 | 1.42 |
| HM90 EAL-D40-C40L250-16 | 40.00 | 2 | 15.80 | 80.00 | 250.00 | 40.00 | C | 36809 | 16.9 | 2.11 |
| HM90 EAL-D50-C32L150-16 | 50.00 | 3 | 15.80 | 85.00 | 150.00 | 32.00 | C | 29000 | 11.2 | 1.35 |
| HM90 EAL-D50-C50L250-16 | 50.00 | 3 | 15.80 | 90.00 | 250.00 | 50.00 | C | 29000 | 11.2 | 2.17 |
- Момент затяжки пластин: 600 Нxсм
- Пластины HM90 APCR 1605..R-P с радиусами более 4.5 мм должны использоваться только на фрезах BR.
- Руководство по эксплуатации см. стр. H17.
(1) Глубина резания изменяется в соответствии с радиусом пластины. ap 15.8 мм для HM90 APCR 160520R-P. (2) C-цилиндрический Пластины см. стр.: HM90 APCR 1605..R-P (K31).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка |
| HM90 EAL-D25-C24L180-16 | SR 14-592SM | BLD T20/S7 | SW6-T |
| HM90 EAL-D25-C25L125-16 | SR 14-592SM | BLD T20/S7 | SW6-T |
| HM90 EAL-D25-C25L200-16 | SR 14-592SM | BLD T20/S7 | SW6-T |
| HM90 EAL-D32-C31L220-16 | SR 14-0180 | BLD T20/S7 | SW6-T |
| HM90 EAL-D32-C32L150-16 | SR 14-0180 | BLD T20/S7 | SW6-T |
| HM90 EAL-D32-C32L200-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
| HM90 EAL-D32C32L150-50-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
| HM90 EAL-D40-C32L150-16 | SR 14-0180 | BLD T20/S7 | SW6-T |
| HM90 EAL-D40-C32L220-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
| HM90 EAL-D40-C40L250-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
| HM90 EAL-D50-C32L150-16 | SR 14-0180 | BLD T20/S7 | SW6-T |
| HM90 EAL-D50-C50L250-16 | SR 14-0180 | BLD T20/M7 | SW6-T |
