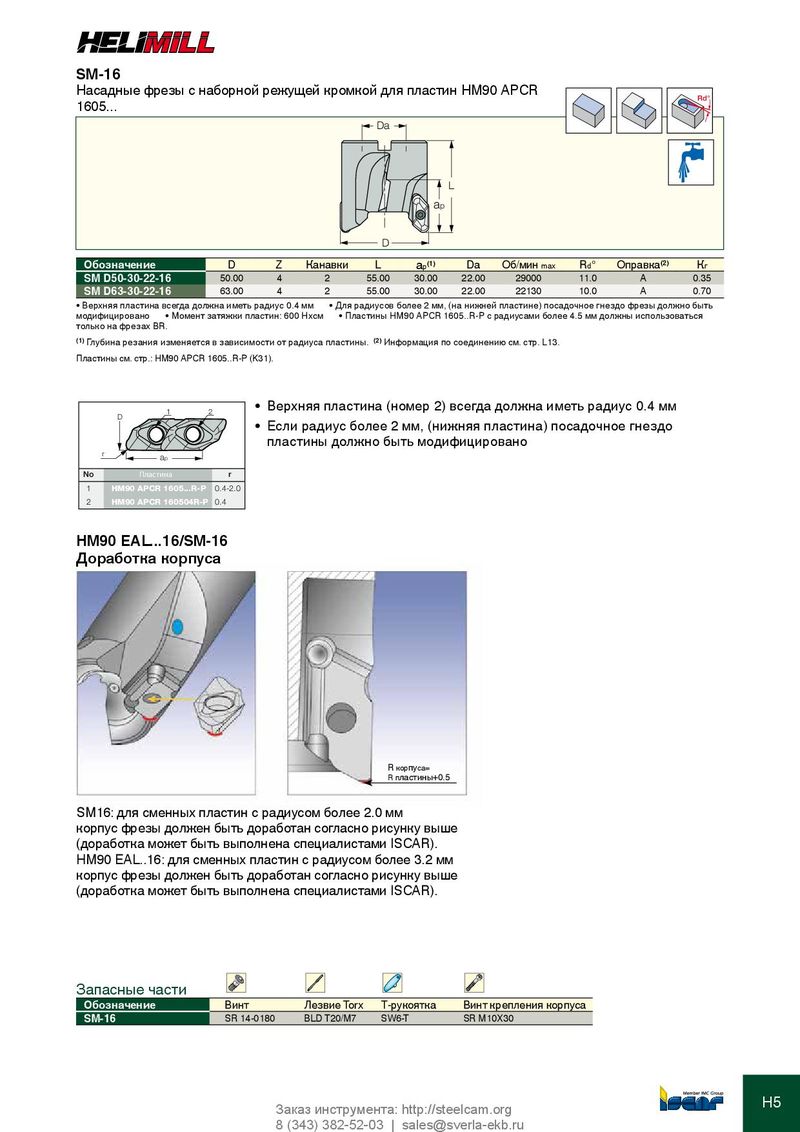

SM-16
Насадные фрезы с наборной режущей кромкой для пластин HM90 APCR
1605... Rd°
Da
L
a
p
D
| Обозначение | D | Z | Канавки | L | a p(1) | Da | Об/мин max | Rd° | Оправка(2) | Кг | |||
| SM D50-30-22-16 | 50.00 | 4 | 2 | 55.00 | 30.00 | 22.00 | 29000 | 11.0 | A | 0.35 | |||
| SM D63-30-22-16 | 63.00 | 4 | 2 | 55.00 | 30.00 | 22.00 | 22130 | 10.0 | A | 0.70 |
- Верхняя пластина всегда должна иметь радиус 0.4 мм
- Для радиусов более 2 мм, (на нижней пластине) посадочное гнездо фрезы должно быть
модифицировано Момент затяжки пластин: 600 Нxсм Пластины HM90 APCR 1605..R-P с радиусами более 4.5 мм должны использоваться только на фрезах BR. (1) Глубина резания изменяется в зависимости от радиуса пластины. (2) Информация по соединению см. стр. L13. Пластины см. стр.: HM90 APCR 1605..R-P (K31).
- Верхняя пластина (номер 2) всегда должна иметь радиус 0.4 мм
1 2 D Если радиус более 2 мм, (нижняя пластина) посадочное гнездо
пластины должно быть модифицировано
r a p
No Пластина r
| 1 | HM90 APCR 1605...R-P | 0.4-2.0 |
| 2 | HM90 APCR 160504R-P | 0.4 |
HM90 EAL...16/SM-16 Доработка корпуса
R корпуса= R пластины+0.5
SM16: для сменных пластин с радиусом более 2.0 мм
корпус фрезы должен быть доработан согласно рисунку выше
(доработка может быть выполнена специалистами ISCAR).
HM90 EAL..16: для сменных пластин с радиусом более 3.2 мм
корпус фрезы должен быть доработан согласно рисунку выше
(доработка может быть выполнена специалистами ISCAR).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Т-рукоятка | Винт крепления корпуса |
| SM-16 | SR 14-0180 | BLD T20/M7 | SW6-T | SR M10X30 |
