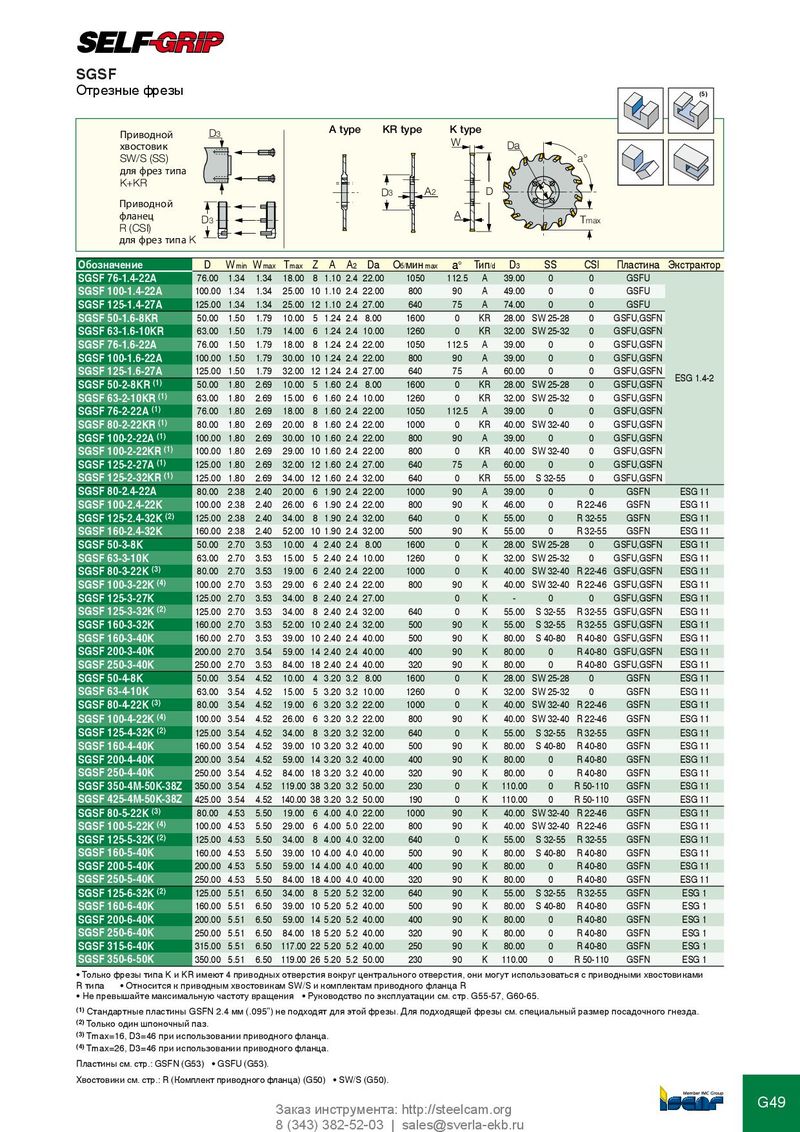

SGSF
| трезные фрезы | (5) | |||||||||||||
| Пивоной | D3 | A type | K | R type | K ty | pe | ||||||||
| рд хвостовик SW/S (SS) | W | Da | a° | |||||||||||
| для фрез типа | ||||||||||||||
| K+KR | ||||||||||||||
| D | 3 A2 | D | ||||||||||||
| Приводной | ||||||||||||||
| фланец | D3 | A | Tmax | |||||||||||
| R (CSI) | ||||||||||||||
| для фрез типа | K | |||||||||||||
| Обозначение | D | Wmin | Wmax | Tmax | Z A A2 D | a | Об/минmax | a° | Тип/d | D3 | SS | CSI | Пластина | Экстрактор |
| SGSF 76-1.4-22A | 76.00 | 1.34 | 1.34 | 18.00 | 8 1.10 2.4 22 | .00 | 1050 | 112.5 | A | 39.00 | 0 | 0 | GSFU | |
| SGSF 100-1.4-22A | 100.00 | 1.34 | 1.34 | 25.00 | 10 1.10 2.4 22 | .00 | 800 | 90 | A | 49.00 | 0 | 0 | GSFU | |
| SGSF 125-1.4-27A | 125.00 | 1.34 | 1.34 | 25.00 | 12 1.10 2.4 27 | .00 | 640 | 75 | A | 74.00 | 0 | 0 | GSFU | |
| SGSF 50-1.6-8KR | 50.00 | 1.50 | 1.79 | 10.00 | 5 1.24 2.4 8 | .00 | 1600 | 0 | KR | 28.00 | SW 25-28 | 0 | GSFU,GSFN | |
| SGSF 63-1.6-10KR | 63.00 | 1.50 | 1.79 | 14.00 | 6 1.24 2.4 10 | .00 | 1260 | 0 | KR | 32.00 | SW 25-32 | 0 | GSFU,GSFN | |
| SGSF 76-1.6-22A | 76.00 | 1.50 | 1.79 | 18.00 | 8 1.24 2.4 22 | .00 | 1050 | 112.5 | A | 39.00 | 0 | 0 | GSFU,GSFN | |
| SGSF 100-1.6-22A | 100.00 | 1.50 | 1.79 | 30.00 | 10 1.24 2.4 22 | .00 | 800 | 90 | A | 39.00 | 0 | 0 | GSFU,GSFN | |
| SGSF 125-1.6-27A | 125.00 | 1.50 | 1.79 | 32.00 | 12 1.24 2.4 27 | .00 | 640 | 75 | A | 60.00 | 0 | 0 | GSFU,GSFN | ESG 14-2 |
| SGSF 50-2-8KR(1) | 50.00 | 1.80 | 2.69 | 10.00 | 5 1.60 2.4 8 | .00 | 1600 | 0 | KR | 28.00 | SW 25-28 | 0 | GSFU,GSFN | . |
| SGSF 63-2-10KR(1) | 63.00 | 1.80 | 2.69 | 15.00 | 6 1.60 2.4 10 | .00 | 1260 | 0 | KR | 32.00 | SW 25-32 | 0 | GSFU,GSFN | |
| SGSF 76-2-22A(1) | 76.00 | 1.80 | 2.69 | 18.00 | 8 1.60 2.4 22 | .00 | 1050 | 112.5 | A | 39.00 | 0 | 0 | GSFU,GSFN | |
| SGSF 80-2-22KR(1) | 80.00 | 1.80 | 2.69 | 20.00 | 8 1.60 2.4 22 | .00 | 1000 | 0 | KR | 40.00 | SW 32-40 | 0 | GSFU,GSFN | |
| SGSF 100-2-22A(1) | 100.00 | 1.80 | 2.69 | 30.00 | 10 1.60 2.4 22 | .00 | 800 | 90 | A | 39.00 | 0 | 0 | GSFU,GSFN | |
| SGSF 100-2-22KR(1) | 100.00 | 1.80 | 2.69 | 29.00 | 10 1.60 2.4 22 | .00 | 800 | 0 | KR | 40.00 | SW 32-40 | 0 | GSFU,GSFN | |
| SGSF 125-2-27A(1) | 125.00 | 1.80 | 2.69 | 32.00 | 12 1.60 2.4 27 | .00 | 640 | 75 | A | 60.00 | 0 | 0 | GSFU,GSFN | |
| SGSF 125-2-32KR(1) | 125.00 | 1.80 | 2.69 | 34.00 | 12 1.60 2.4 32 | .00 | 640 | 0 | KR | 55.00 | S 32-55 | 0 | GSFU,GSFN | |
| SGSF 80-2.4-22A | 80.00 | 2.38 | 2.40 | 20.00 | 6 1.90 2.4 22 | .00 | 1000 | 90 | A | 39.00 | 0 | 0 | GSFN | ESG 11 |
| SGSF 100-2.4-22K | 100.00 | 2.38 | 2.40 | 26.00 | 6 1.90 2.4 22 | .00 | 800 | 90 | K | 46.00 | 0 | R 22-46 | GSFN | ESG 11 |
| SGSF 125-2.4-32K(2) | 125.00 | 2.38 | 2.40 | 34.00 | 8 1.90 2.4 32 | .00 | 640 | 0 | K | 55.00 | 0 | R 32-55 | GSFN | ESG 11 |
| SGSF 160-2.4-32K | 160.00 | 2.38 | 2.40 | 52.00 | 10 1.90 2.4 32 | .00 | 500 | 90 | K | 55.00 | 0 | R 32-55 | GSFN | ESG 11 |
| SGSF 50-3-8K | 50.00 | 2.70 | 3.53 | 10.00 | 4 2.40 2.4 8 | .00 | 1600 | 0 | K | 28.00 | SW 25-28 | 0 | GSFU,GSFN | ESG 11 |
| SGSF 63-3-10K | 63.00 | 2.70 | 3.53 | 15.00 | 5 2.40 2.4 10 | .00 | 1260 | 0 | K | 32.00 | SW 25-32 | 0 | GSFU,GSFN | ESG 11 |
| SGSF 80-3-22K(3) | 80.00 | 2.70 | 3.53 | 19.00 | 6 2.40 2.4 22 | .00 | 1000 | 0 | K | 40.00 | SW 32-40 | R 22-46 | GSFU,GSFN | ESG 11 |
| SGSF 100-3-22K(4) | 100.00 | 2.70 | 3.53 | 29.00 | 6 2.40 2.4 22 | .00 | 800 | 90 | K | 40.00 | SW 32-40 | R 22-46 | GSFU,GSFN | ESG 11 |
| SGSF 125-3-27K | 125.00 | 2.70 | 3.53 | 34.00 | 8 2.40 2.4 27 | .00 | 0 | K | - | 0 | 0 | GSFU,GSFN | ESG 11 | |
| SGSF 125-3-32K(2) | 125.00 | 2.70 | 3.53 | 34.00 | 8 2.40 2.4 32 | .00 | 640 | 0 | K | 55.00 | S 32-55 | R 32-55 | GSFU,GSFN | ESG 11 |
| SGSF 160-3-32K | 160.00 | 2.70 | 3.53 | 52.00 | 10 2.40 2.4 32 | .00 | 500 | 90 | K | 55.00 | S 32-55 | R 32-55 | GSFU,GSFN | ESG 11 |
| SGSF 160-3-40K | 160.00 | 2.70 | 3.53 | 39.00 | 10 2.40 2.4 40 | .00 | 500 | 90 | K | 80.00 | S 40-80 | R 40-80 | GSFU,GSFN | ESG 11 |
| SGSF 200-3-40K | 200.00 | 2.70 | 3.54 | 59.00 | 14 2.40 2.4 40 | .00 | 400 | 90 | K | 80.00 | 0 | R 40-80 | GSFU,GSFN | ESG 11 |
| SGSF 250-3-40K | 250.00 | 2.70 | 3.53 | 84.00 | 18 2.40 2.4 40 | .00 | 320 | 90 | K | 80.00 | 0 | R 40-80 | GSFU,GSFN | ESG 11 |
| SGSF 50-4-8K | 50.00 | 3.54 | 4.52 | 10.00 | 4 3.20 3.2 8 | .00 | 1600 | 0 | K | 28.00 | SW 25-28 | 0 | GSFN | ESG 11 |
| SGSF 63-4-10K | 63.00 | 3.54 | 4.52 | 15.00 | 5 3.20 3.2 10 | .00 | 1260 | 0 | K | 32.00 | SW 25-32 | 0 | GSFN | ESG 11 |
| SGSF 80-4-22K(3) | 80.00 | 3.54 | 4.52 | 19.00 | 6 3.20 3.2 22 | .00 | 1000 | 0 | K | 40.00 | SW 32-40 | R 22-46 | GSFN | ESG 11 |
| SGSF 100-4-22K(4) | 100.00 | 3.54 | 4.52 | 26.00 | 6 3.20 3.2 22 | .00 | 800 | 90 | K | 40.00 | SW 32-40 | R 22-46 | GSFN | ESG 11 |
| SGSF 125-4-32K(2) | 125.00 | 3.54 | 4.52 | 34.00 | 8 3.20 3.2 32 | .00 | 640 | 0 | K | 55.00 | S 32-55 | R 32-55 | GSFN | ESG 11 |
| SGSF 160-4-40K | 160.00 | 3.54 | 4.52 | 39.00 | 10 3.20 3.2 40 | .00 | 500 | 90 | K | 80.00 | S 40-80 | R 40-80 | GSFN | ESG 11 |
| SGSF 200-4-40K | 200.00 | 3.54 | 4.52 | 59.00 | 14 3.20 3.2 40 | .00 | 400 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 11 |
| SGSF 250-4-40K | 250.00 | 3.54 | 4.52 | 84.00 | 18 3.20 3.2 40 | .00 | 320 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 11 |
| SGSF 350-4M-50K-38Z | 350.00 | 3.54 | 4.52 | 119.00 | 38 3.20 3.2 50 | .00 | 230 | 0 | K | 110.00 | 0 | R 50-110 | GSFN | ESG 11 |
| SGSF 425-4M-50K-38Z | 425.00 | 3.54 | 4.52 | 140.00 | 38 3.20 3.2 50 | .00 | 190 | 0 | K | 110.00 | 0 | R 50-110 | GSFN | ESG 11 |
| SGSF 80-5-22K(3) | 80.00 | 4.53 | 5.50 | 19.00 | 6 4.00 4.0 22 | .00 | 1000 | 90 | K | 40.00 | SW 32-40 | R 22-46 | GSFN | ESG 11 |
| SGSF 100-5-22K(4) | 100.00 | 4.53 | 5.50 | 29.00 | 6 4.00 5.0 22 | .00 | 800 | 90 | K | 40.00 | SW 32-40 | R 22-46 | GSFN | ESG 11 |
| SGSF 125-5-32K(2) | 12500 | 453 | 550 | 3400 | 84004032 | 00 | 640 | 0 | K | 5500 | S 32-55 | R 32-55 | GSFN | ESG 11 |
| SGSF 160-5-40K | . 160.00 | . 4.53 | . 5.50 | . 39.00 | . . 10 4.00 4.0 40 | . .00 | 500 | 90 | K | . 80.00 | S 40-80 | R 40-80 | GSFN | ESG 11 |
| SGSF 200-5-40K | 200.00 | 4.53 | 5.50 | 59.00 | 14 4.00 4.0 40 | .00 | 400 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 11 |
| SGSF 250-5-40K | 250.00 | 4.53 | 5.50 | 84.00 | 18 4.00 4.0 40 | .00 | 320 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 11 |
| SGSF 125-6-32K(2) | 12500 | 551 | 650 | 3400 | 8520523 | 00 | 640 | 90 | K | 5500 | S 32-55 | R 32-55 | GSFN | ESG 1 |
| SGSF 160-6-40K | . 160.00 | . 5.51 | . 6.50 | . 39.00 | . . 10 5.20 5.2 40 | . .00 | 500 | 90 | K | . 80.00 | S 40-80 | R 40-80 | GSFN | ESG 1 |
| SGSF 200-6-40K | 200.00 | 5.51 | 6.50 | 59.00 | 14 5.20 5.2 40 | .00 | 400 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 1 |
| SGSF 250-6-40K | 250.00 | 5.51 | 6.50 | 84.00 | 18 5.20 5.2 40 | .00 | 320 | 90 | K | 80.00 | 0 | R 40-80 | GSFN | ESG 1 |
| SGSF 315-6-40K SGSF 350-6-50K | 315.00 350.00 | 5.51 5.51 | 6.50 6.50 | 117.0 119.00 | 22 5.20 5.2 4 26 5.20 5.2 50 | .00 .00 | 250 230 | 90 90 | K K | 80.00 110.00 | 0 0 | R 40-80 R 50-110 | GSFN GSFN | ESG 1 ESG 1 |
- Только фрезы типа K и KR имеют 4 приводных отверстия вокруг центрального отверстия, они могут использоваться с приводными хвостовиками
R типа Относится к приводным хвостовикам SW/S и комплектам приводного фланца R
- Не превышайте максимальную частоту вращения
- Руководство по эксплуатации см. стр. G55-57, G60-65.
(1) Стандартные пластины GSFN 2.4 мм (.095”) не подходят для этой фрезы. Для подходящей фрезы см. специальный размер посадочного гнезда. (2) Только один шпоночный паз. (3) Tmax=16, D3=46 при использовании приводного фланца. (4) Tmax=26, D3=46 при использовании приводного фланца. Пластины см. стр.: GSFN (G53) GSFU (G53). Хвостовики см. стр.: R (Комплект приводного фланца) (G50) SW/S (G50).
