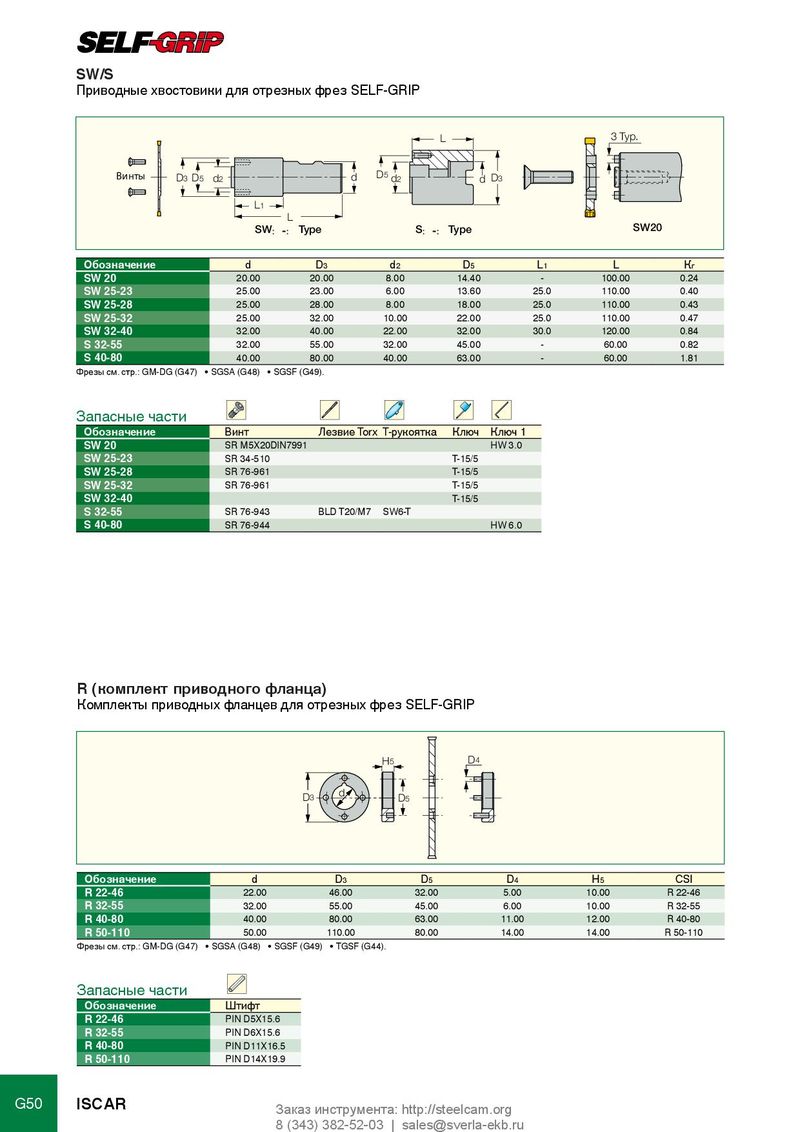

SW/S
Приводные хвостовики для отрезных фрез SELF-GRIP
L 3 Typ.
| Винты | D | D | d | d | D5 d | d D | ||||
| 3 5 | 2 | 2 | 3 | |||||||
| L1 | ||||||||||
| L |
SW: -: Type S: -: Type SW20
| Обозначение | d | D3 | d2 | D5 | L1 | L К г | ||
| SW 20 | 20.00 | 20.00 | 8.00 | 14.40 | - | 100.00 | 0.24 | |
| SW 25-23 | 25.00 | 23.00 | 6.00 | 13.60 | 25.0 | 110.00 | 0.40 | |
| SW 25-28 | 25.00 | 28.00 | 8.00 | 18.00 | 25.0 | 110.00 | 0.43 | |
| SW 25-32 | 25.00 | 32.00 | 10.00 | 22.00 | 25.0 | 110.00 | 0.47 | |
| SW 32-40 | 32.00 | 40.00 | 22.00 | 32.00 | 30.0 | 120.00 | 0.84 | |
| S 32-55 | 32.00 | 55.00 | 32.00 | 45.00 | - | 60.00 0.82 | ||
| S 40-80 | 40.00 | 80.00 | 40.00 | 63.00 | - | 60.00 1.81 | ||
| Фрезы см. стр.: GM-DG (G47) • SGSA (G48) • SGSF (G49). | ||||||||
| Запасные части | ||||||||
| Обозначение | Винт | Лезвие Torx T-рукоятка Ключ Ключ 1 | ||||||
| SW 20 | SR M5X20DIN7991 | HW 3.0 | ||||||
| SW 25-23 | SR 34-510 | T-15/5 | ||||||
| SW 25-28 | SR 76-961 | T-15/5 | ||||||
| SW 25-32 | SR 76-961 | T-15/5 | ||||||
| SW 32-40 | T-15/5 | |||||||
| S 32-55 | SR 76-943 | BLD T20/M7 SW6-T | ||||||
| S 40-80 | SR 76-944 | HW 6.0 |
R (комплект приводного фланца)
Комплекты приводных фланцев для отрезных фрез SELF-GRIP
H5 D4
D d D
3 5
| Обозначение | d | D3 | D5 | D4 | H5 | CSI |
| R 22-46 | 22.00 | 46.00 | 32.00 | 5.00 | 10.00 | R 22-46 |
| R 32-55 | 32.00 | 55.00 | 45.00 | 6.00 | 10.00 | R 32-55 |
| R 40-80 | 40.00 | 80.00 | 63.00 | 11.00 | 12.00 | R 40-80 |
| R 50-110 | 50.00 | 110.00 | 80.00 | 14.00 | 14.00 | R 50-110 |
Фрезы см. стр.: GM-DG (G47) • SGSA (G48) • SGSF (G49) • TGSF (G44). Запасные части
| Обозначение | Штифт |
| R 22-46 | PIN D5X15.6 |
| R 32-55 | PIN D6X15.6 |
| R 40-80 | PIN D11X16.5 |
| R 50-110 | PIN D14X19.9 |
