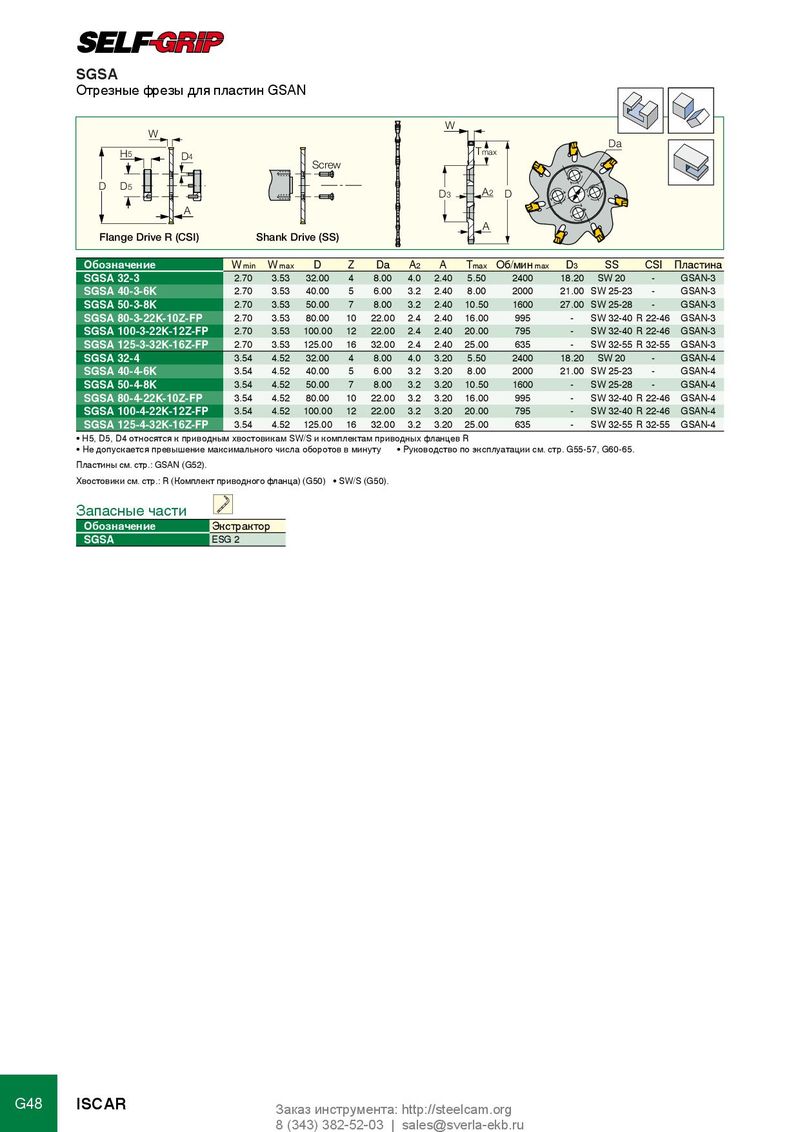

SGSA
Отрезные фрезы для пластин GSAN
| D Flange Drive R (CSI) D4 H5 D5 A W | S | hank D | Screw rive (SS) | W D3 | A2 Tmax A | D | Da | |||||
| Обозначение | Wmin | Wmax | D | Z Da | A2 | A | Tmax | Об/мин | max D3 | SS | CSI | Пластина |
| SGSA 32-3 | 2.70 | 3.53 | 32.00 | 4 8.00 | 4.0 | 2.40 | 5.50 | 2400 | 18.20 | SW 20 | - | GSAN-3 |
| SGSA 40-3-6K | 2.70 | 3.53 | 40.00 | 5 6.00 | 3.2 | 2.40 | 8.00 | 2000 | 21.00 | SW 25-23 | - | GSAN-3 |
| SGSA 50-3-8K | 2.70 | 3.53 | 50.00 | 7 8.00 | 3.2 | 2.40 | 10.50 | 1600 | 27.00 | SW 25-28 | - | GSAN-3 |
| SGSA 80-3-22K-10Z-FP | 2.70 | 3.53 | 80.00 | 10 22.00 | 2.4 | 2.40 | 16.00 | 995 | - | SW 32-40 | R 22-46 | GSAN-3 |
| SGSA 100-3-22K-12Z-FP | 2.70 | 3.53 | 100.00 | 12 22.00 | 2.4 | 2.40 | 20.00 | 795 | - | SW 32-40 | R 22-46 | GSAN-3 |
| SGSA 125-3-32K-16Z-FP | 2.70 | 3.53 | 125.00 | 16 32.00 | 2.4 | 2.40 | 25.00 | 635 | - | SW 32-55 | R 32-55 | GSAN-3 |
| SGSA 32-4 | 3.54 | 4.52 | 32.00 | 4 8.00 | 4.0 | 3.20 | 5.50 | 2400 | 18.20 | SW 20 | - | GSAN-4 |
| SGSA 40-4-6K | 3.54 | 4.52 | 40.00 | 5 6.00 | 3.2 | 3.20 | 8.00 | 2000 | 21.00 | SW 25-23 | - | GSAN-4 |
| SGSA 50-4-8K | 3.54 | 4.52 | 50.00 | 7 8.00 | 3.2 | 3.20 | 10.50 | 1600 | - | SW 25-28 | - | GSAN-4 |
| SGSA 80-4-22K-10Z-FP | 3.54 | 4.52 | 80.00 | 10 22.00 | 3.2 | 3.20 | 16.00 | 995 | - | SW 32-40 | R 22-46 | GSAN-4 |
| SGSA 100-4-22K-12Z-FP | 3.54 | 4.52 | 100.00 | 12 22.00 | 3.2 | 3.20 | 20.00 | 795 | - | SW 32-40 | R 22-46 | GSAN-4 |
| SGSA 125-4-32K-16Z-FP | 3.54 | 4.52 | 125.00 | 16 32.00 | 3.2 | 3.20 | 25.00 | 635 | - | SW 32-55 | R 32-55 | GSAN-4 |
- H5, D5, D4 относятся к приводным хвостовикам SW/S и комплектам приводных фланцев R
- Не допускается превышение максимального числа оборотов в минуту
- Руководство по эксплуатации см. стр. G55-57, G60-65.
Пластины см. стр.: GSAN (G52). Хвостовики см. стр.: R (Комплект приводного фланца) (G50) SW/S (G50).
Запасные части
Обозначение Экстрактор
SGSA ESG 2
