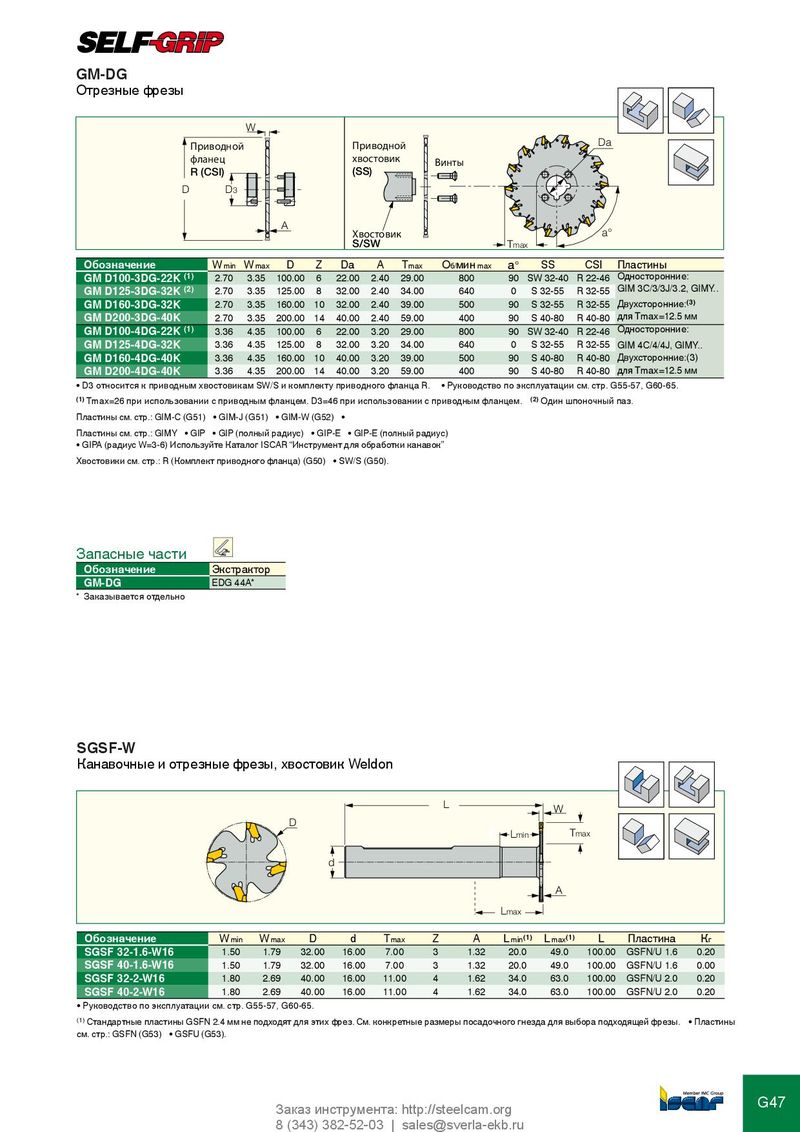

GM-DG
Отрезные фрезы
W
Приводной Приводной Da
фланец хвостовик Винты
R (CSI) (SS)
D D3
A
Хвостовик a°
S/SW Tmax
Обозначение W min W max D Z Da A Tmax Об/мин max a° SS CSI Пластины
GM D100-3DG-22K (1) 2.70 3.35 100.00 6 22.00 2.40 29.00 800 90 SW 32-40 R 22-46 Односторонние:
GM D125-3DG-32K (2) 2.70 3.35 125.00 8 32.00 2.40 34.00 640 0 S 32-55 R 32-55 GIM 3C/3/3J/3.2, GIMY..
GM D160-3DG-32K 2.70 3.35 160.00 10 32.00 2.40 39.00 500 90 S 32-55 R 32-55 Двухсторонние:(3)
GM D200-3DG-40K 2.70 3.35 200.00 14 40.00 2.40 59.00 400 90 S 40-80 R 40-80 для Tmax=12.5 мм
GM D100-4DG-22K (1) 3.36 4.35 100.00 6 22.00 3.20 29.00 800 90 SW 32-40 R 22-46 Односторонние:
GM D125-4DG-32K 3.36 4.35 125.00 8 32.00 3.20 34.00 640 0 S 32-55 R 32-55 GIM 4C/4/4J, GIMY..
GM D160-4DG-40K 3.36 4.35 160.00 10 40.00 3.20 39.00 500 90 S 40-80 R 40-80 Двухсторонние:(3)
GM D200-4DG-40K 3.36 4.35 200.00 14 40.00 3.20 59.00 400 90 S 40-80 R 40-80 для Tmax=12.5 мм
• D3 относится к приводным хвостовикам SW/S и комплекту приводного фланца R. • Руководство по эксплуатации см. стр. G55-57, G60-65.
(1) Tmax=26 при использовании с приводным фланцем. D3=46 при использовании с приводным фланцем. (2) Один шпоночный паз.
Пластины см. стр.: GIM-C (G51) • GIM-J (G51) • GIM-W (G52) •
Пластины см. стр.: GIMY • GIP • GIP (полный радиус) • GIP‑E • GIP‑E (полный радиус)
• GIPA (радиус W=3‑6) Используйте Каталог ISCAR “Инструмент для обработки канавок”
Хвостовики см. стр.: R (Комплект приводного фланца) (G50) • SW/S (G50).
Запасные части
Обозначение Экстрактор
GM-DG EDG 44A*
* Заказывается отдельно
SGSF-W
Канавочные и отрезные фрезы, хвостовик Weldon
L W
D
Lmin Tmax
d
A
Lmax
Обозначение W min W max D d Tmax Z A L min(1) L max(1) L Пластина Кг
SGSF 32-1.6-W16 1.50 1.79 32.00 16.00 7.00 3 1.32 20.0 49.0 100.00 GSFN/U 1.6 0.20
SGSF 40-1.6-W16 1.50 1.79 32.00 16.00 7.00 3 1.32 20.0 49.0 100.00 GSFN/U 1.6 0.00
SGSF 32-2-W16 1.80 2.69 40.00 16.00 11.00 4 1.62 34.0 63.0 100.00 GSFN/U 2.0 0.20
SGSF 40-2-W16 1.80 2.69 40.00 16.00 11.00 4 1.62 34.0 63.0 100.00 GSFN/U 2.0 0.20
• Руководство по эксплуатации см. стр. G55-57, G60-65.
(1) Стандартные пластины GSFN 2.4 мм не подходят для этих фрез. См. конкретные размеры посадочного гнезда для выбора подходящей фрезы. • Пластины
см. стр.: GSFN (G53) • GSFU (G53).
Заказ инструмента: http://steelcam.org G47
