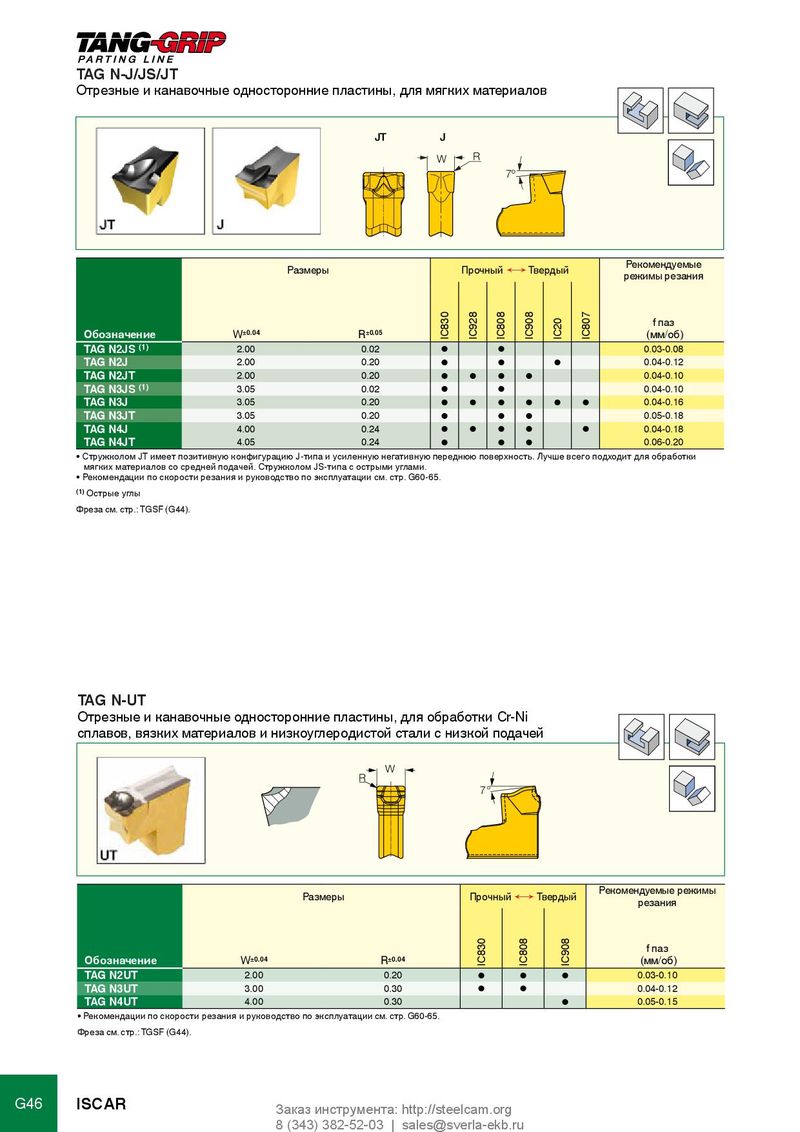

TAG N-J/JS/JT
Отрезные и канавочные односторонние пластины, для мягких материалов
| JT | W J | R | 7º | ||||||
| Размеры | Проч | ный | ÖТв | ердый | Рекомендуемые режимы резания | ||||
| Обозначение | W±0.04 | R±0.05 | IC830 | IC928 | IC808 | IC908 | IC20 | IC807 | f паз (мм/об) |
| TAG N2JS(1) | 2.00 | 0.02 | l | l | 0.03-0.08 | ||||
| TAG N2J | 2.00 | 0.20 | l | l | l | 0.04-0.12 | |||
| TAG N2JT | 2.00 | 0.20 | l | l | l | l | 0.04-0.10 | ||
| TAG N3JS(1) | 3.05 | 0.02 | l | l | 0.04-0.10 | ||||
| TAG N3J | 3.05 | 0.20 | l | l | l | l | l | l | 0.04-0.16 |
| TAG N3JT | 3.05 | 0.20 | l | l | l | 0.05-0.18 | |||
| TAG N4J | 4.00 | 0.24 | l | l | l | l | l | 0.04-0.18 | |
| TAG N4JT | 4.05 | 0.24 | l | l | l | 0.06-0.20 |
- Стружколом JT имеет позитивную конфигурацию J-типа и усиленную негативную переднюю поверхность. Лучше всего подходит для обработки
мягких материалов со средней подачей. Стружколом JS-типа с острыми углами.
- Рекомендации по скорости резания и руководство по эксплуатации см. стр. G60-65.
(1) Острые углы Фреза см. стр.: TGSF (G44).
TAG N-UT
Отрезные и канавочные односторонние пластины, для обработки Cr-Ni
сплавов, вязких материалов и низкоуглеродистой стали с низкой подачей
W
R
7°
Рекомендуемые режимы Размеры Прочный Ö Твердый резания
f паз
| Обозначение | W ±0.04 | R±0.04 | (мм/об) | |||
| TAG N2UT | 2.00 | 0.20 | l | l | l | 0.03-0.10 |
| TAG N3UT | 3.00 | 0.30 | 0.04-0.12 | |||
| l | l | |||||
| TAG N4UT | 4.00 | 0.30 | 0.05-0.15 |
l
- Рекомендации по скорости резания и руководство по эксплуатации см. стр. G60-65.
Фреза см. стр.: TGSF (G44).
