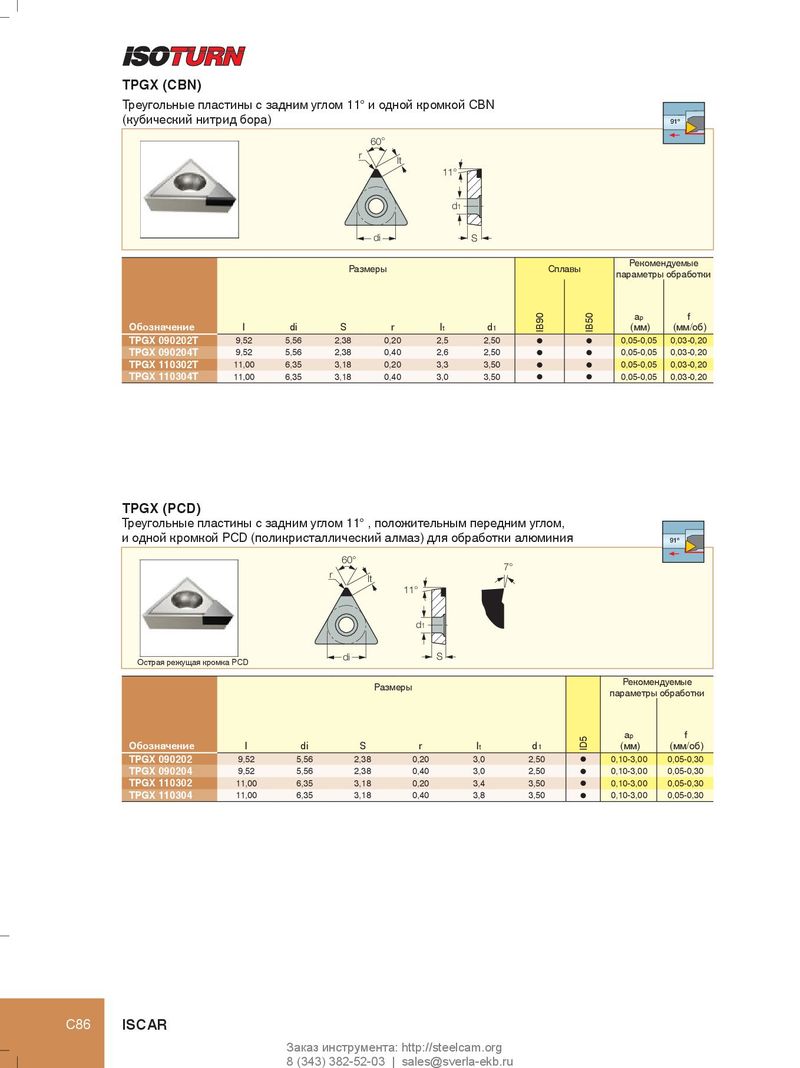

TPGX (CBN)
Треугольные пластины с задним углом 11° и одной кромкой CBN
| убически нитр | ид бора) | 91º | ||||||
| di 60° r lt | S d1 11° | |||||||
| Размеры | Спл | авы | Рекоме параметры | ндуемые обработки | ||||
| Обозначение | l | di | S r | lt d1 | IB90 | IB50 | ap (мм) | f (мм/об) |
| TPGX 090202T | 9,52 | 5,56 | 2,38 0,20 | 2,5 2,50 | l | l | 0,05-0,05 | 0,03-0,20 |
| TPGX 090204T | 9,52 | 5,56 | 2,38 0,40 | 2,6 2,50 | l | l | 0,05-0,05 | 0,03-0,20 |
| TPGX 110302T | 11,00 | 6,35 | 3,18 0,20 | 3,3 3,50 | l | l | 0,05-0,05 | 0,03-0,20 |
| TPGX 110304T | 11,00 | 6,35 | 3,18 0,40 | 3,0 3,50 | l | l | 0,05-0,05 | 0,03-0,20 |
TPGX (PCD)
Треугольные пластины с задним углом 11° , положительным передним углом,
и одной кромкой PCD (поликристаллический алмаз) для обработки алюминия
91º
60°
7°
r lt
11°
d1
di S
Острая режущая кромка PCD Рекомендуемые Размеры параметры обработки
a p f
| Обозначение | l | di | S | r | lt | d1 | (мм) | (мм/об) | |
| TPGX 090202 | 9,52 | 5,56 | 2,38 | 0,20 | 3,0 | 2,50 | l | 0,10-3,00 | 0,05-0,30 |
| TPGX 090204 | 9,52 | 5,56 | 2,38 | 0,40 | 3,0 | 2,50 | l | 0,10-3,00 | 0,05-0,30 |
| TPGX 110302 | 11,00 | 6,35 | 3,18 | 0,20 | 3,4 | 3,50 | l | 0,10-3,00 | 0,05-0,30 |
| TPGX 110304 | 11,00 | 6,35 | 3,18 | 0,40 | 3,8 | 3,50 | l | 0,10-3,00 | 0,05-0,30 |
