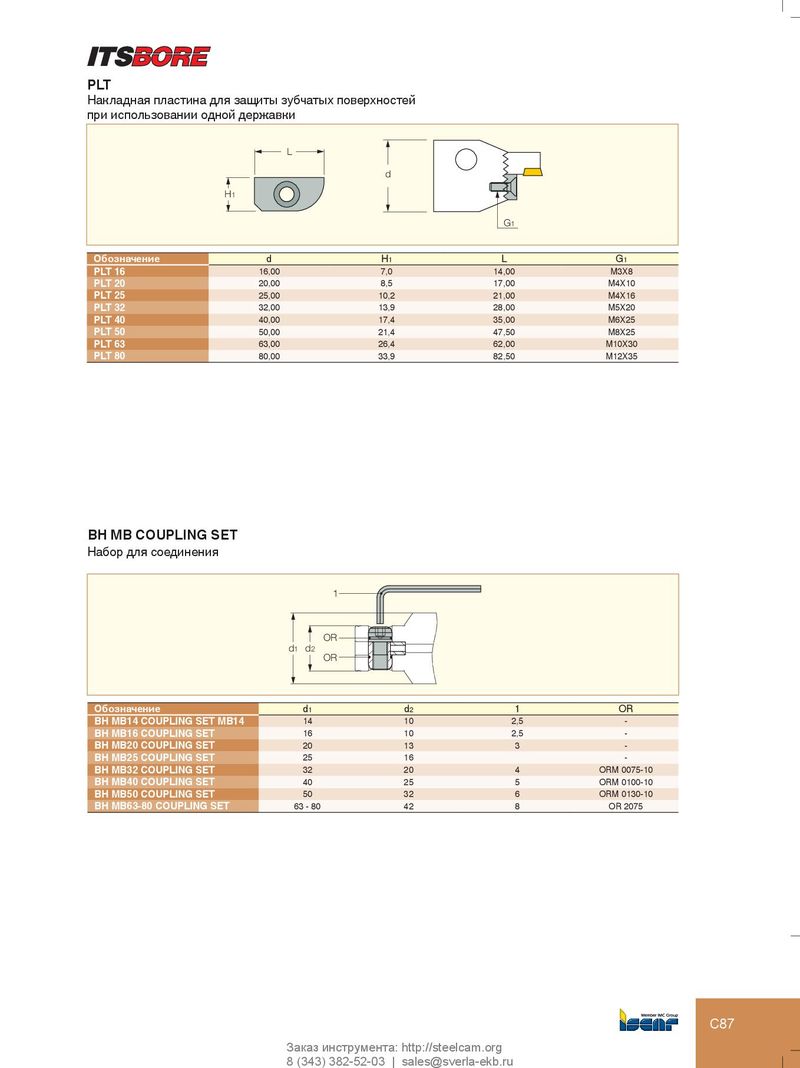

PLT
Накладная пластина для защиты зубчатых поверхностей
при использовании одной державки
| H1 | L | d | |||
| G1 | |||||
| Обозначение | d | H1 | L | G1 | |
| PLT 16 | 16,00 | 7,0 | 14,00 | M3X8 | |
| PLT 20 | 20,00 | 8,5 | 17,00 | M4X10 | |
| PLT 25 | 25,00 | 10,2 | 21,00 | M4X16 | |
| PLT 32 | 32,00 | 13,9 | 28,00 | M5X20 | |
| PLT 40 | 40,00 | 17,4 | 35,00 | M6X25 | |
| PLT 50 | 50,00 | 21,4 | 47,50 | M8X25 | |
| PLT 63 | 63,00 | 26,4 | 62,00 | M10X30 | |
| PLT 80 | 80,00 | 33,9 | 82,50 | M12X35 |
BH MB COUPLING SET
Набор для соединения
1
OR
d1 d2
OR
| Обозначение | d1 | d2 | 1 | OR | |
| BH MB14 COUPLING SET MB14 | 14 | 10 | 2,5 | - | |
| BH MB16 COUPLING SET | 16 | 10 | 2,5 | - | |
| BH MB20 COUPLING SET | 20 | 13 | 3 | - | |
| BH MB25 COUPLING SET | 25 | 16 | - | ||
| BH MB32 COUPLING SET | 32 | 20 | 4 | ORM 0075-10 | |
| BH MB40 COUPLING SET | 40 | 25 | 5 | ORM 0100-10 | |
| BH MB50 COUPLING SET | 50 | 32 | 6 | ORM 0130-10 | |
| BH MB63-80 COUPLING SET | 63 - 80 | 42 | 8 | OR 2075 |
