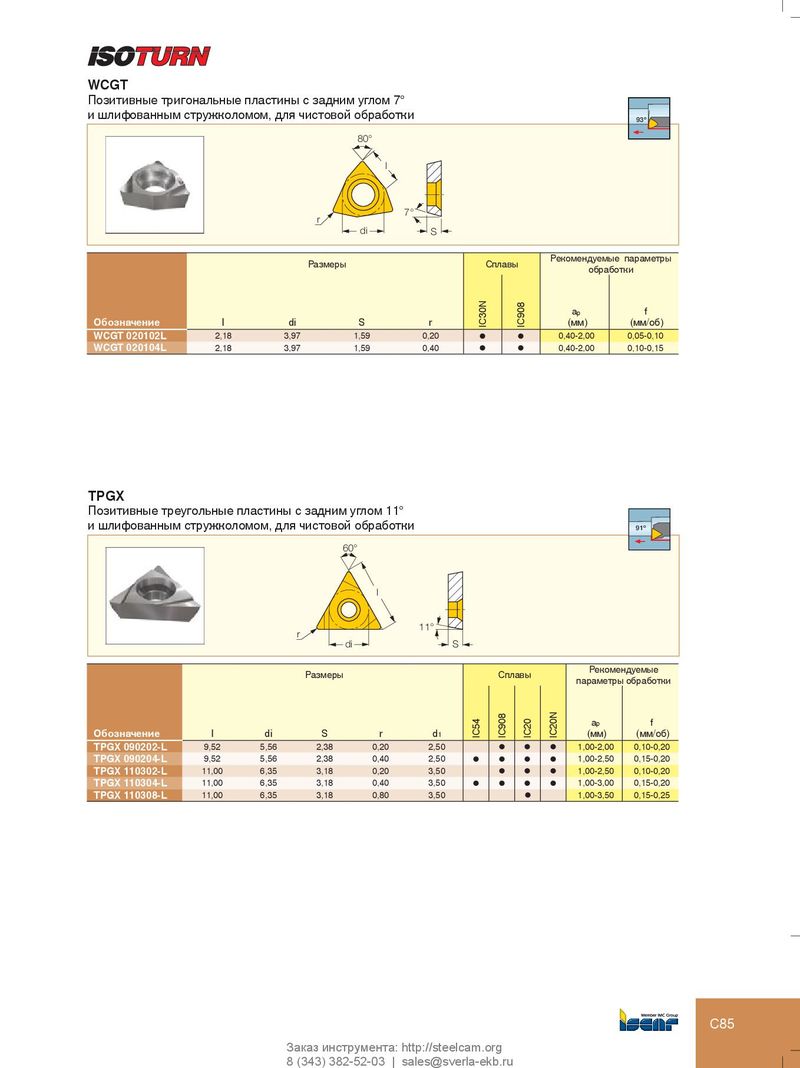

WCGT
Позитивные тригональные пластины с задним углом 7°
- шлифованным стружколомом, для чистовой обработки
93º
80°
l
7°
r
di S
Рекомендуемые параметры Размеры Сплавы обработки
ap f
| Обозначение | l | di | S | r | (мм) | (мм/об) | ||
| WCGT 020102L | 2,18 | 3,97 | 1,59 | 0,20 | l | l | 0,40-2,00 | 0,05-0,10 |
| WCGT 020104L | 2,18 | 3,97 | 1,59 | 0,40 | l | l | 0,40-2,00 | 0,10-0,15 |
TPGX
Позитивные треугольные пластины с задним углом 11°
- шлифованным стружколомом, для чистовой обработки
91º
60°
l
11°
r
di S
Рекомендуемые Размеры Сплавы параметры обработки
ap f
| Обозначение | l | di | S | r | d1 | (мм) | (мм/об) | ||||
| TPGX 090202-L | 9,52 | 5,56 | 2,38 | 0,20 | 2,50 | l | l | l | 1,00-2,00 | 0,10-0,20 | |
| TPGX 090204-L | 9,52 | 5,56 | 2,38 | 0,40 | 2,50 | l | l | l | l | 1,00-2,50 | 0,15-0,20 |
| TPGX 110302-L | 11,00 | 6,35 | 3,18 | 0,20 | 3,50 | l | l | l | 1,00-2,50 | 0,10-0,20 | |
| TPGX 110304-L | 11,00 | 6,35 | 3,18 | 0,40 | 3,50 | l | l | l | l | 1,00-3,00 | 0,15-0,20 |
| TPGX 110308-L | 11,00 | 6,35 | 3,18 | 0,80 | 3,50 | 1,00-3,50 | 0,15-0,25 |
l
