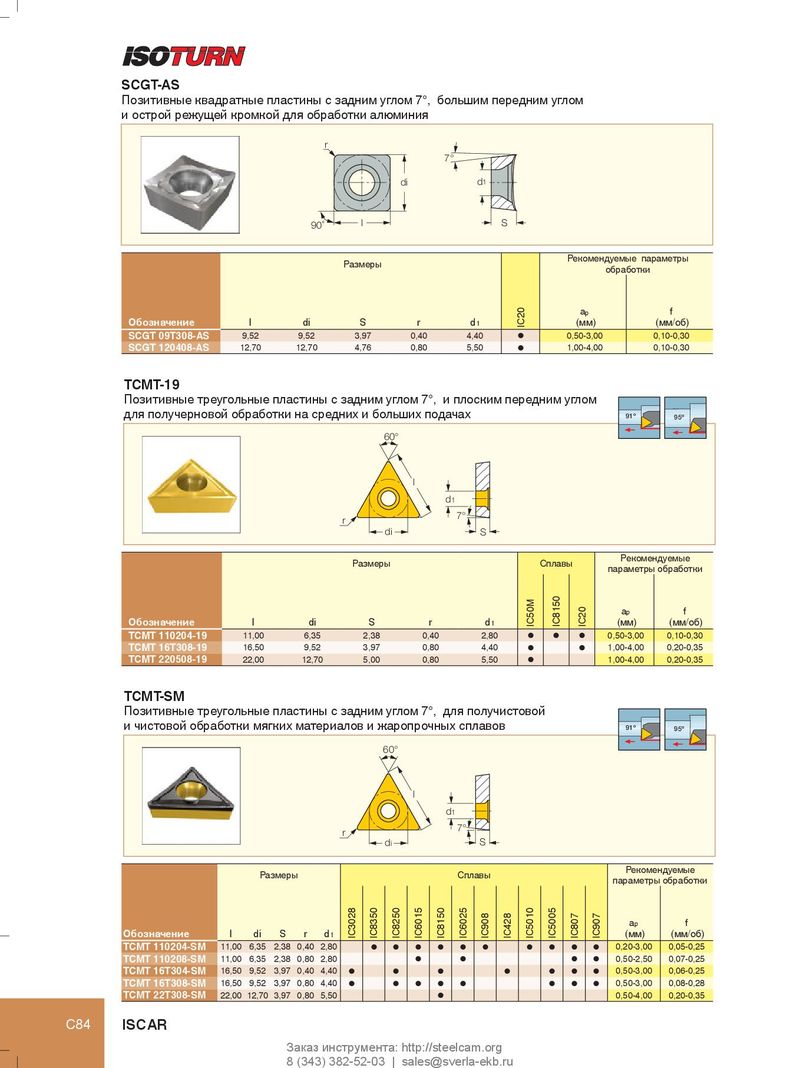

SCGT-AS
Позитивные квадратные пластины с задним углом 7°, большим передним углом
и острой режущей кромкой для обработки алюминия
r
7°
di d1
90˚ l S
Рекомендуемые параметры Размеры обработки
ap f
| Обозначение | l | di | S | r | d1 | (мм) | (мм/об) | |
| SCGT 09T308-AS | 9,52 | 9,52 | 3,97 | 0,40 | 4,40 | l | 0,50-3,00 | 0,10-0,30 |
| SCGT 120408-AS | 12,70 | 12,70 | 4,76 | 0,80 | 5,50 | 1,00-4,00 | 0,10-0,30 |
l TCMT-19 Позитивные треугольные пластины с задним углом 7°, и плоским передним углом для получерновой обработки на средних и больших подачах
91º 95º
60°
l
d1
r 7°
di S
Рекомендуемые Размеры Сплавы параметры обработки
a p f
| Обозначение | l | di | S | r | d1 | (мм) | (мм/об) |
| TCMT 110204-19 | 11,00 | 6,35 | 2,38 | 0,40 | 2,80 | 0,50-3,00 | 0,10-0,30 |
l l l
| TCMT 16T308-19 | 16,50 | 9,52 | 3,97 | 0,80 | 4,40 | l | l | 1,00-4,00 | 0,20-0,35 |
| TCMT 220508-19 | 22,00 | 12,70 | 5,00 | 0,80 | 5,50 | l | 1,00-4,00 | 0,20-0,35 |
TCMT-SM Позитивные треугольные пластины с задним углом 7°, для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов 91º 95º
60°
l
d1
r 7°
di S
Рекомендуемые
Размеры Сплавы параметры обработки
ap f
Обозначение l di S r d1 (мм) (мм/об)
| TCMT 110204-SM | 11,00 6,35 2,38 0,40 2,80 | l l | l | l | l | l l l | l | l | 0,20-3,00 | 0,05-0,25 | |
| TCMT 110208-SM | 11,00 6,35 2,38 0,80 2,80 | l | l | l | l | 0,50-2,50 | 0,07-0,25 | ||||
| TCMT 16T304-SM | 16,50 9,52 3,97 0,40 4,40 | 0,50-3,00 | 0,06-0,25 | ||||||||
| l | l | l | l l | l | l | ||||||
| TCMT 16T308-SM | 16,50 9,52 3,97 0,80 4,40 | 0,50-3,00 | 0,08-0,28 | ||||||||
| l | l | l | l | l | l | l | l | ||||
| TCMT 22T308-SM | 22,00 12,70 3,97 0,80 5,50 | l | 0,50-4,00 | 0,20-0,35 |
