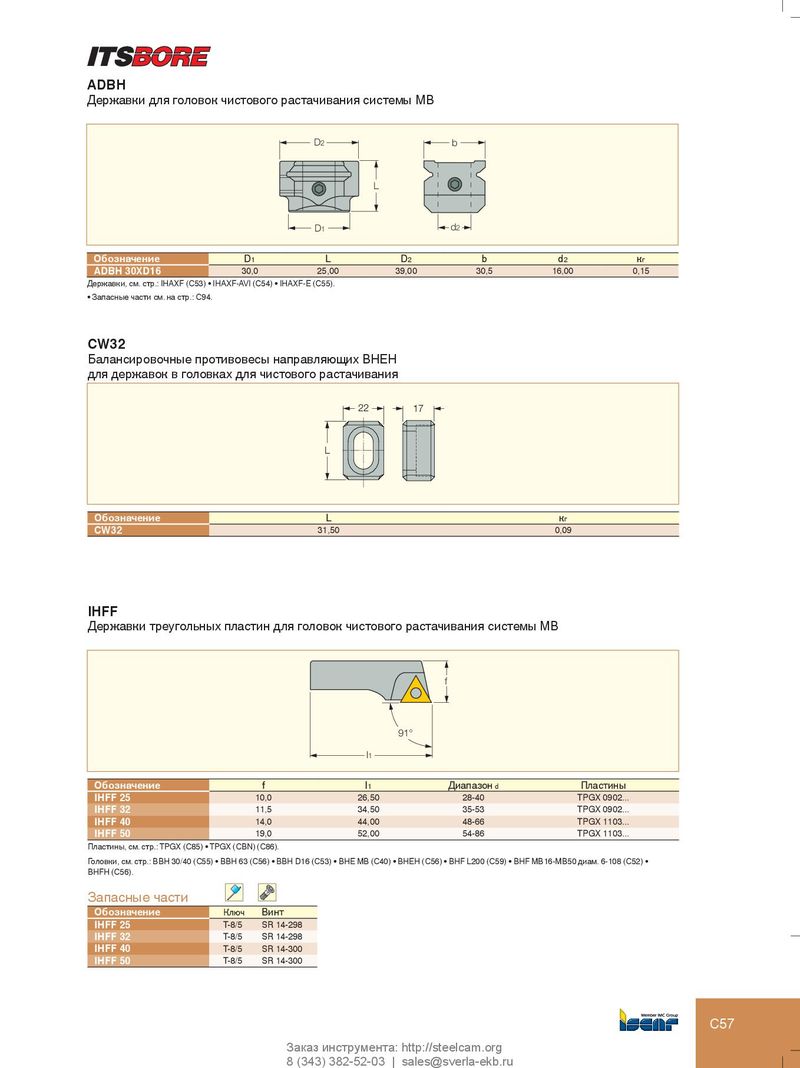

ADBH
Державки для головок чистового растачивания системы MB
D2 b
L
D1 d2
| Обозначение | D1 | L | D2 | b | d2 | кг |
| ADBH 30XD16 | 30,0 | 25,00 | 39,00 | 30,5 | 16,00 | 0,15 |
Державки, см. стр.: IHAXF (C53) IHAXF-AVI (C54) IHAXF-E (C55).
- Запасные части см. на стр.: C94.
CW32
Балансировочные противовесы направляющих BHEH
для державок в головках для чистового растачивания
22 17
L
| Обозначение | L | кг |
| CW32 | 31,50 | 0,09 |
IHFF
Державки треугольных пластин для головок чистового растачивания системы MB
f
91° l1
| Обозначение | f | l1 | Диапазон d | Пластины | |
| IHFF 25 | 10,0 | 26,50 | 28-40 | TPGX 0902... | |
| IHFF 32 | 11,5 | 34,50 | 35-53 | TPGX 0902... | |
| IHFF 40 | 14,0 | 44,00 | 48-66 | TPGX 1103... | |
| IHFF 50 | 19,0 | 52,00 | 54-86 | TPGX 1103... |
Пластины, см. стр.: TPGX (C85) TPGX (CBN) (C86). Головки, см. стр.: BBH 30/40 (C55) BBH 63 (C56) BBH D16 (C53) BHE MB (C40) BHEH (C56) BHF L200 (C59) BHF MB16-MB50 диам. 6-108 (C52) BHFH (C56). Запасные части
| Обозначение | Ключ | Винт |
| IHFF 25 | T-8/5 | SR 14-298 |
| IHFF 32 | T-8/5 | SR 14-298 |
| IHFF 40 | T-8/5 | SR 14-300 |
| IHFF 50 | T-8/5 | SR 14-300 |
