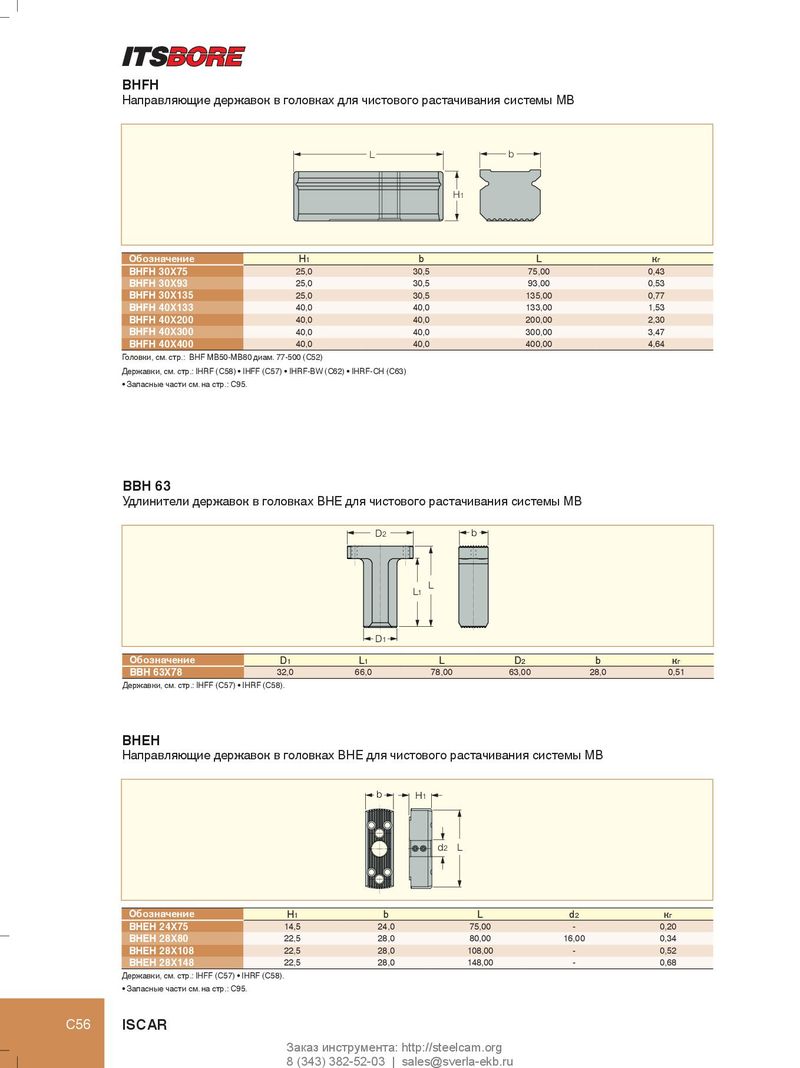

Каталог Iscar крепление инструмента - страница 267

BHFH Направляющие державок в головках для чистового растачивания системы MB L b H1 Обозначение H 1 b L к г BHFH 30X75 25,0 30,5 75,00 0,43 BHFH 30X93 25,0 30,5 93,00 0,53 BHFH 30X135 25,0 30,5 135,00 0,77 BHFH 40X133 40,0 40,0 133,00 1,53 BHFH 40X200 40,0 40,0 200,00 2,30 BHFH 40X300 40,0 40,0 300,00 3,47 BHFH 40X400 40,0 40,0 400,00 4,64 Головки, см. стр.: BHF MB50-MB80 диам. 77-500 (C52) Державки, см. стр.: IHRF (C58) • IHFF (C57) • IHRF-BW (C62) • IHRF-CH (C63) • Запасные части см. на стр.: C95. BBH 63 Удлинители державок в головках BHE для чистового растачивания системы MB D2 b L L1 D1 Обозначение D 1 L 1 L D 2 b к г BBH 63X78 32,0 66,0 78,00 63,00 28,0 0,51 Державки, см. стр.: IHFF (C57) • IHRF (C58). BHEH Направляющие державок в головках BHE для чистового растачивания системы MB b H1 d2 L Обозначение H 1 b L d 2 к г BHEH 24X75 14,5 24,0 75,00 - 0,20 BHEH 28X80 22,5 28,0 80,00 16,00 0,34 BHEH 28X108 22,5 28,0 108,00 - 0,52 BHEH 28X148 22,5 28,0 148,00 - 0,68 Державки, см. стр.: IHFF (C57) • IHRF (C58). • Запасные части см. на стр.: C95. C56 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
