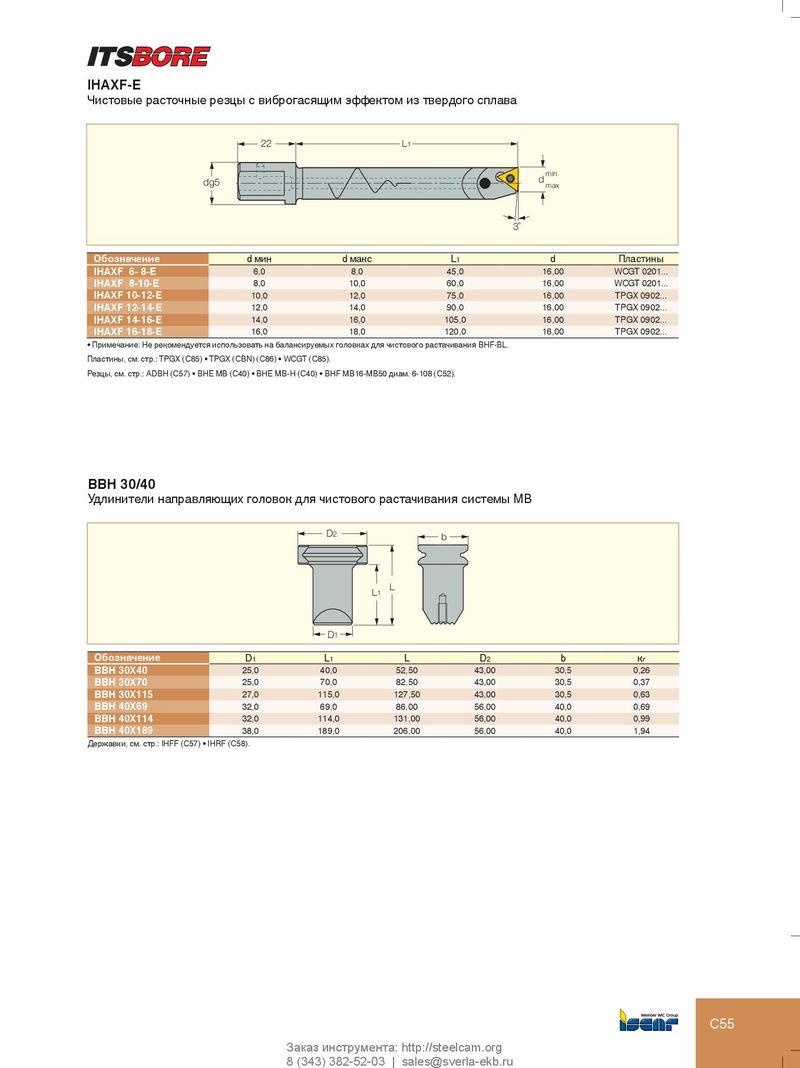

IHAXF-E
Чистовые расточные резцы с виброгасящим эффектом из твердого сплава
| 22 | L | 1 | |||||
| dg5 | d min max | ||||||
| 3˚ | |||||||
| Обозначение | d мин | d макс | L1 | d | Пластины | ||
| IHAXF 6- 8-E | 6,0 | 8,0 | 45,0 | 16,00 | WCGT 0201... | ||
| IHAXF 8-10-E | 8,0 | 10,0 | 60,0 | 16,00 | WCGT 0201... | ||
| IHAXF 10-12-E | 10,0 | 12,0 | 75,0 | 16,00 | TPGX 0902... | ||
| IHAXF 12-14-E | 12,0 | 14,0 | 90,0 | 16,00 | TPGX 0902... | ||
| IHAXF 14-16-E | 14,0 | 16,0 | 105,0 | 16,00 | TPGX 0902... | ||
| IHAXF 16-18-E | 16,0 | 18,0 | 120,0 | 16,00 | TPGX 0902... |
- Примечание: Не рекомендуется использовать на балансируемых головках для чистового растачивания BHF-BL.
Пластины, см. стр.: TPGX (C85) TPGX (CBN) (C86) WCGT (C85). Резцы, см. стр.: ADBH (C57) BHE MB (C40) BHE MB-H (C40) BHF MB16-MB50 диам. 6-108 (C52).
BBH 30/40
Удлинители направляющих головок для чистового растачивания системы MB
| D2 | b | |||||
| L1 L | ||||||
| D1 | ||||||
| Обозначение | D1 | L1 | L | D2 | b | кг |
| BBH 30X40 | 25,0 | 40,0 | 52,50 | 43,00 | 30,5 | 0,26 |
| BBH 30X70 | 25,0 | 70,0 | 82,50 | 43,00 | 30,5 | 0,37 |
| BBH 30X115 | 27,0 | 115,0 | 127,50 | 43,00 | 30,5 | 0,63 |
| BBH 40X69 | 32,0 | 69,0 | 86,00 | 56,00 | 40,0 | 0,69 |
| BBH 40X114 | 32,0 | 114,0 | 131,00 | 56,00 | 40,0 | 0,99 |
| BBH 40X189 | 38,0 | 189,0 | 206,00 | 56,00 | 40,0 | 1,94 |
Державки, см. стр.: IHFF (C57) IHRF (C58).
