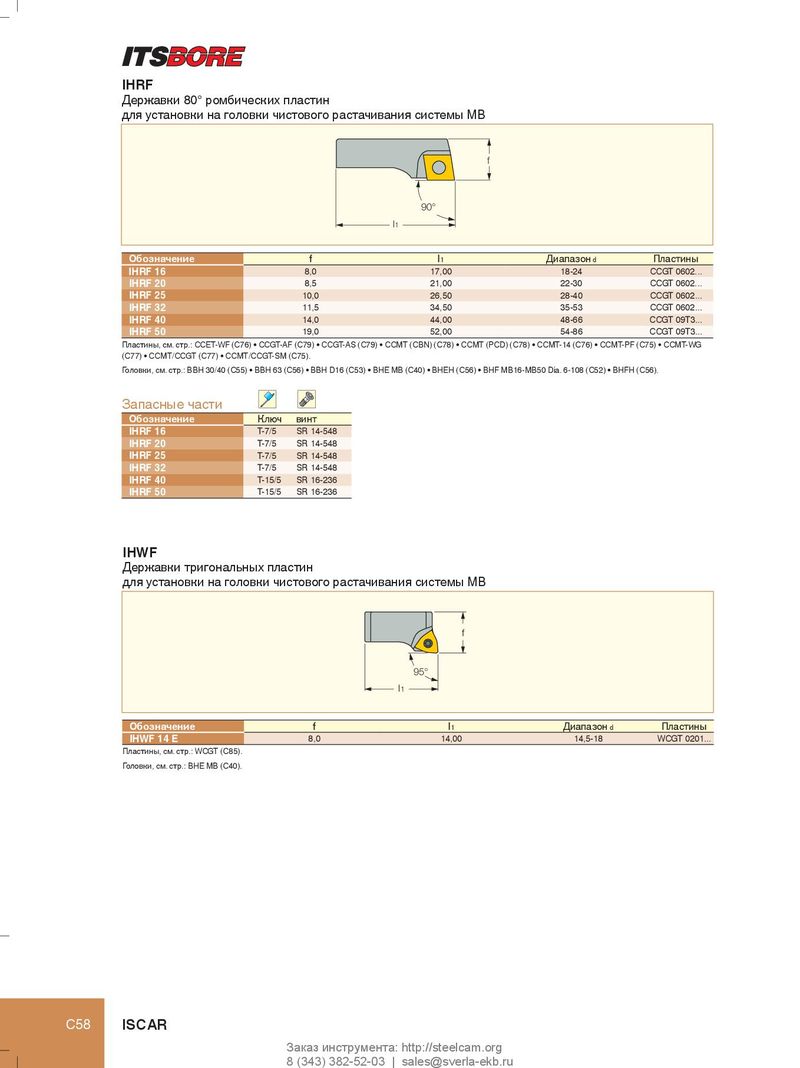

Каталог Iscar крепление инструмента - страница 269
Навигация
Каталог Iscar токарные державки ISO 2022
Каталог Iscar концевые фрезы со сменными пластинами 2022
Каталог Iscar отрезка 2022
Каталог Iscar токарный инструмент для нарезания канавок
Каталог Iscar торцевые фрезы 2022
Каталог Iscar новые продукты 2018
IHRF
Державки 80° ромбических пластин
для установки на головки чистового растачивания системы MB
f
90°
l1
| Обозначение | f | l1 | Диапазонd | Пластины |
| IHRF 16 | 8,0 | 17,00 | 18-24 | CCGT 0602... |
| IHRF 20 | 8,5 | 21,00 | 22-30 | CCGT 0602... |
| IHRF 25 | 10,0 | 26,50 | 28-40 | CCGT 0602... |
| IHRF 32 | 11,5 | 34,50 | 35-53 | CCGT 0602... |
| IHRF 40 | 14,0 | 44,00 | 48-66 | CCGT 09T3... |
| IHRF 50 | 19,0 | 52,00 | 54-86 | CCGT 09T3... |
Пластины, см. стр.: CCET-WF (C76) • CCGT-AF (C79) • CCGT-AS (C79) • CCMT (CBN) (C78) • CCMT (PCD) (C78) • CCMT-14 (C76) • CCMT-PF (C75) • CCMT-WG (C77) • CCMT/CCGT (C77) • CCMT/CCGT-SM (C75). Головки, см. стр.: BBH 30/40 (C55) • BBH 63 (C56) • BBH D16 (C53) • BHE MB (C40) • BHEH (C56) • BHF MB16-MB50 Dia. 6-108 (C52) • BHFH (C56).
Запасные части
| Обозначение | Ключ | винт |
| IHRF 16 | T-7/5 | SR 14-548 |
| IHRF 20 | T-7/5 | SR 14-548 |
| IHRF 25 | T-7/5 | SR 14-548 |
| IHRF 32 | T-7/5 | SR 14-548 |
| IHRF 40 | T-15/5 | SR 16-236 |
| IHRF 50 | T-15/5 | SR 16-236 |
IHWF
Державки тригональных пластин
для установки на головки чистового растачивания системы MB
f
95°
l1
| Обозначение | f | l1 | Диапазон d | Пластины | |
| IHWF 14 E | 8,0 | 14,00 | 14,5-18 | WCGT 0201... |
Пластины, см. стр.: WCGT (C85). Головки, см. стр.: BHE MB (C40).
