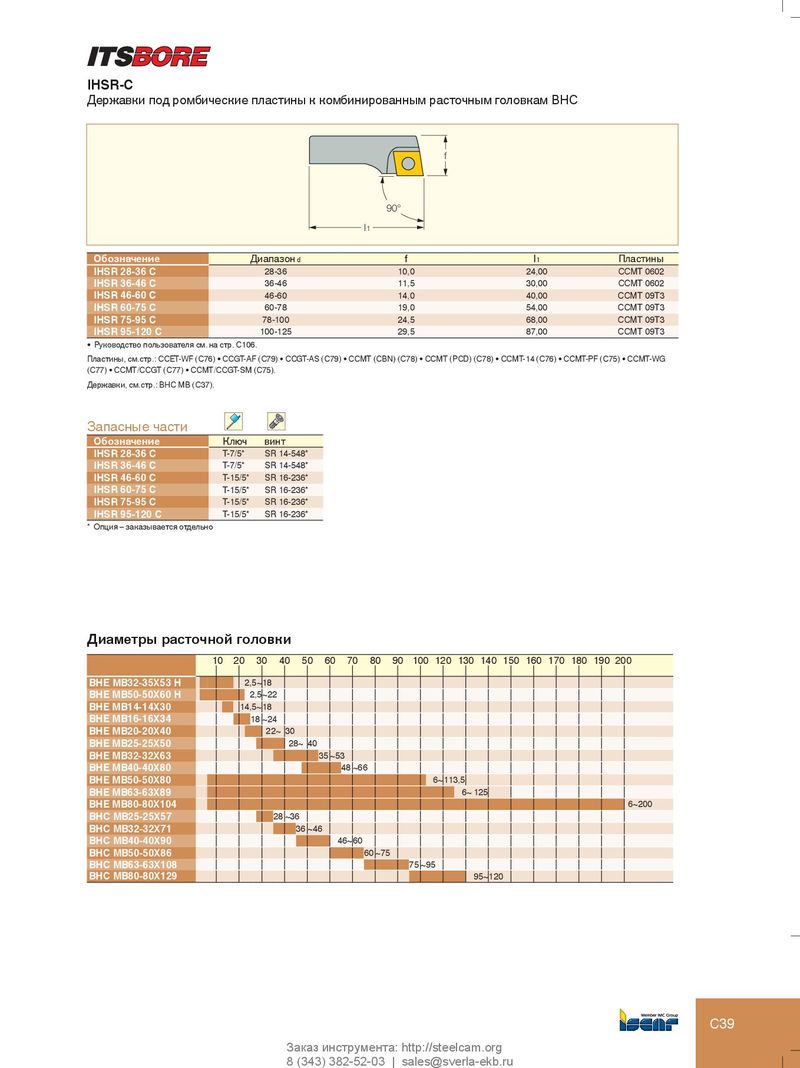

IHSR-C Державки под ромбические пластины к комбинированным расточным головкам BHC f 90° l1 Обозначение Диапазон d f l 1 Пластины IHSR 28-36 C 28-36 10,0 24,00 CCMT 0602 IHSR 36-46 C 36-46 11,5 30,00 CCMT 0602 IHSR 46-60 C 46-60 14,0 40,00 CCMT 09T3 IHSR 60-75 C 60-78 19,0 54,00 CCMT 09T3 IHSR 75-95 C 78-100 24,5 68,00 CCMT 09T3 IHSR 95-120 C 100-125 29,5 87,00 CCMT 09T3 • Руководство пользователя см. на стр. С106. Пластины, см.стр.: CCET-WF (C76) • CCGT-AF (C79) • CCGT-AS (C79) • CCMT (CBN) (C78) • CCMT (PCD) (C78) • CCMT-14 (C76) • CCMT-PF (C75) • CCMT-WG (C77) • CCMT/CCGT (C77) • CCMT/CCGT-SM (C75). Державки, см.стр.: BHC MB (C37). Запасные части Обозначение Ключ винт IHSR 28-36 C T-7/5* SR 14-548* IHSR 36-46 C T-7/5* SR 14-548* IHSR 46-60 C T-15/5* SR 16-236* IHSR 60-75 C T-15/5* SR 16-236* IHSR 75-95 C T-15/5* SR 16-236* IHSR 95-120 C T-15/5* SR 16-236* * Опция – заказывается отдельно Диаметры расточной головки 10 20 30 40 50 60 70 80 90 100 120 130 140 150 160 170 180 190 200 BHE MB32-35X53 H 2,5~18 BHE MB50-50X60 H 2,5~22 BHE MB14-14X30 14,5~18 BHE MB16-16X34 18 ~24 BHE MB20-20X40 22~ 30 BHE MB25-25X50 28~ 40 BHE MB32-32X63 35 ~53 BHE MB40-40X80 48 ~66 BHE MB50-50X80 6~113,5 BHE MB63-63X89 6~ 125 BHE MB80-80X104 6~200 BHC MB25-25X57 28 ~36 BHC MB32-32X71 36 ~46 BHC MB40-40X90 46~60 BHC MB50-50X86 60 ~75 BHC MB63-63X108 75 ~95 BHC MB80-80X129 95~120 C39 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
