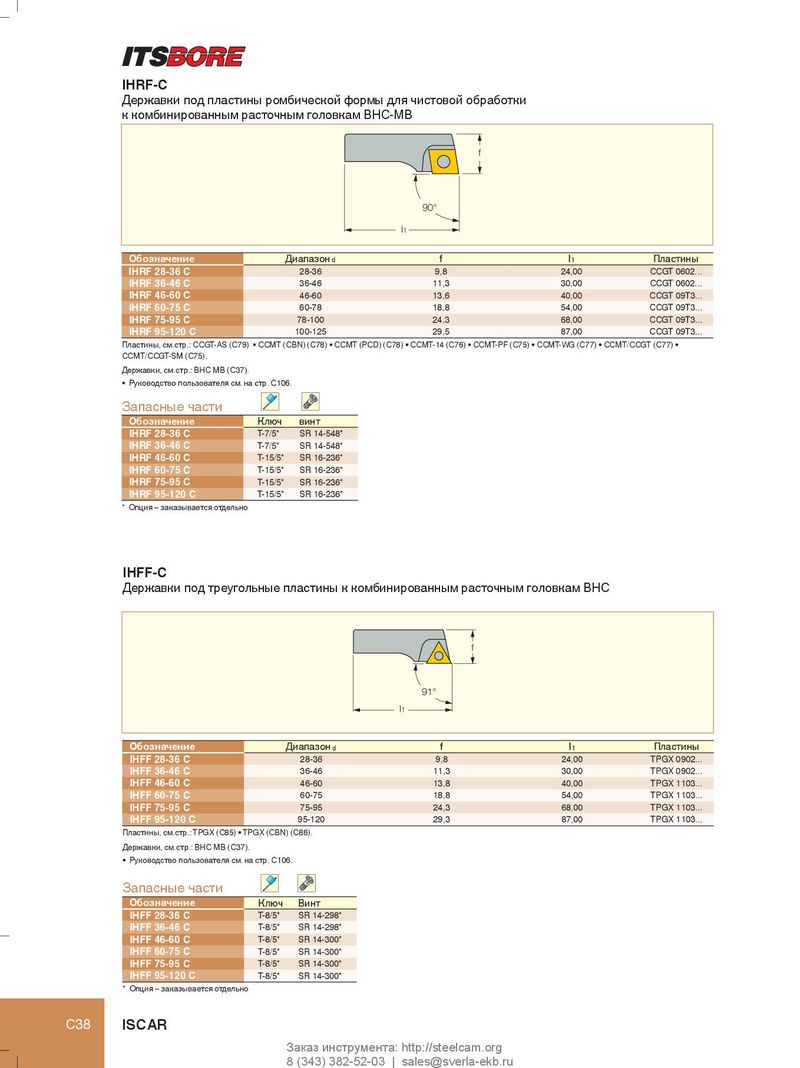

IHRF-C Державки под пластины ромбической формы для чистовой обработки к комбинированным расточным головкам BHC-MB f 90° l1 Обозначение Диапазон d f l 1 Пластины IHRF 28-36 C 28-36 9,8 24,00 CCGT 0602... IHRF 36-46 C 36-46 11,3 30,00 CCGT 0602... IHRF 46-60 C 46-60 13,6 40,00 CCGT 09T3... IHRF 60-75 C 60-78 18,8 54,00 CCGT 09T3... IHRF 75-95 C 78-100 24,3 68,00 CCGT 09T3... IHRF 95-120 C 100-125 29,5 87,00 CCGT 09T3... Пластины, см.стр.: CCGT-AS (C79) • CCMT (CBN) (C78) • CCMT (PCD) (C78) • CCMT-14 (C76) • CCMT-PF (C75) • CCMT-WG (C77) • CCMT/CCGT (C77) • CCMT/CCGT-SM (C75). Державки, см.стр.: BHC MB (C37). • Руководство пользователя см. на стр. С106. Запасные части Обозначение Ключ винт IHRF 28-36 C T-7/5* SR 14-548* IHRF 36-46 C T-7/5* SR 14-548* IHRF 46-60 C T-15/5* SR 16-236* IHRF 60-75 C T-15/5* SR 16-236* IHRF 75-95 C T-15/5* SR 16-236* IHRF 95-120 C T-15/5* SR 16-236* * Опция – заказывается отдельно IHFF-C Державки под треугольные пластины к комбинированным расточным головкам BHC f 91° l1 Обозначение Диапазон d f l 1 Пластины IHFF 28-36 C 28-36 9,8 24,00 TPGX 0902... IHFF 36-46 C 36-46 11,3 30,00 TPGX 0902... IHFF 46-60 C 46-60 13,8 40,00 TPGX 1103... IHFF 60-75 C 60-75 18,8 54,00 TPGX 1103... IHFF 75-95 C 75-95 24,3 68,00 TPGX 1103... IHFF 95-120 C 95-120 29,3 87,00 TPGX 1103... Пластины, см.стр.: TPGX (C85) • TPGX (CBN) (C86). Державки, см.стр.: BHC MB (C37). • Руководство пользователя см. на стр. С106. Запасные части Обозначение Ключ Винт IHFF 28-36 C T-8/5* SR 14-298* IHFF 36-46 C T-8/5* SR 14-298* IHFF 46-60 C T-8/5* SR 14-300* IHFF 60-75 C T-8/5* SR 14-300* IHFF 75-95 C T-8/5* SR 14-300* IHFF 95-120 C T-8/5* SR 14-300* * Опция – заказывается отдельно C38 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
