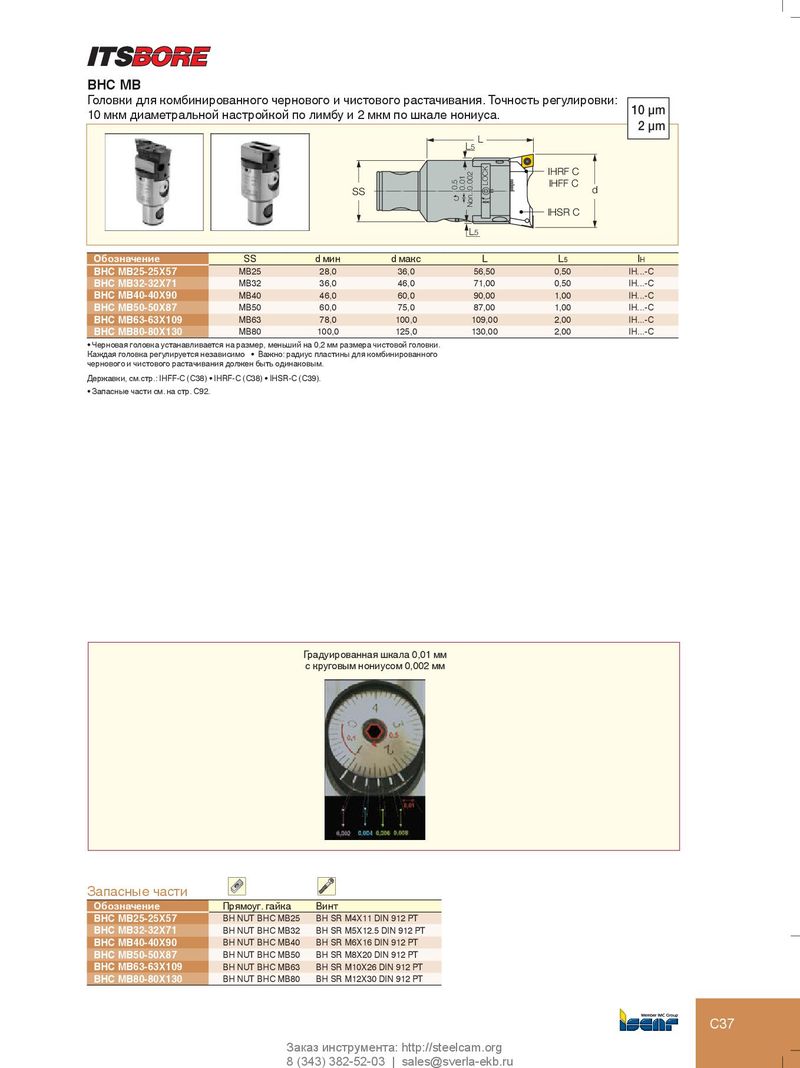

BHC MB Головки для комбинированного чернового и чистового растачивания. Точность регулировки: 10 µm 10 мкм диаметральной настройкой по лимбу и 2 мкм по шкале нониуса. 2 µm L L5 IHRF C LOCK 0.5 0.01 IHFF C SS d Non. 0.002 IHSR C L5 Обозначение SS d мин d макс L L 5 I H BHC MB25-25X57 MB25 28,0 36,0 56,50 0,50 IH...-C BHC MB32-32X71 MB32 36,0 46,0 71,00 0,50 IH...-C BHC MB40-40X90 MB40 46,0 60,0 90,00 1,00 IH...-C BHC MB50-50X87 MB50 60,0 75,0 87,00 1,00 IH...-C BHC MB63-63X109 MB63 78,0 100,0 109,00 2,00 IH...-C BHC MB80-80X130 MB80 100,0 125,0 130,00 2,00 IH...-C • Черновая головка устанавливается на размер, меньший на 0,2 мм размера чистовой головки. Каждая головка регулируется независимо • Важно: радиус пластины для комбинированного чернового и чистового растачивания должен быть одинаковым. Державки, см.стр.: IHFF-C (C38) • IHRF-C (C38) • IHSR-C (C39). • Запасные части см. на стр. C92. Градуированная шкала 0,01 мм с круговым нониусом 0,002 мм Запасные части Обозначение Прямоуг. гайка Винт BHC MB25-25X57 BH NUT BHC MB25 BH SR M4X11 DIN 912 PT BHC MB32-32X71 BH NUT BHC MB32 BH SR M5X12.5 DIN 912 PT BHC MB40-40X90 BH NUT BHC MB40 BH SR M6X16 DIN 912 PT BHC MB50-50X87 BH NUT BHC MB50 BH SR M8X20 DIN 912 PT BHC MB63-63X109 BH NUT BHC MB63 BH SR M10X26 DIN 912 PT BHC MB80-80X130 BH NUT BHC MB80 BH SR M12X30 DIN 912 PT C37 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
