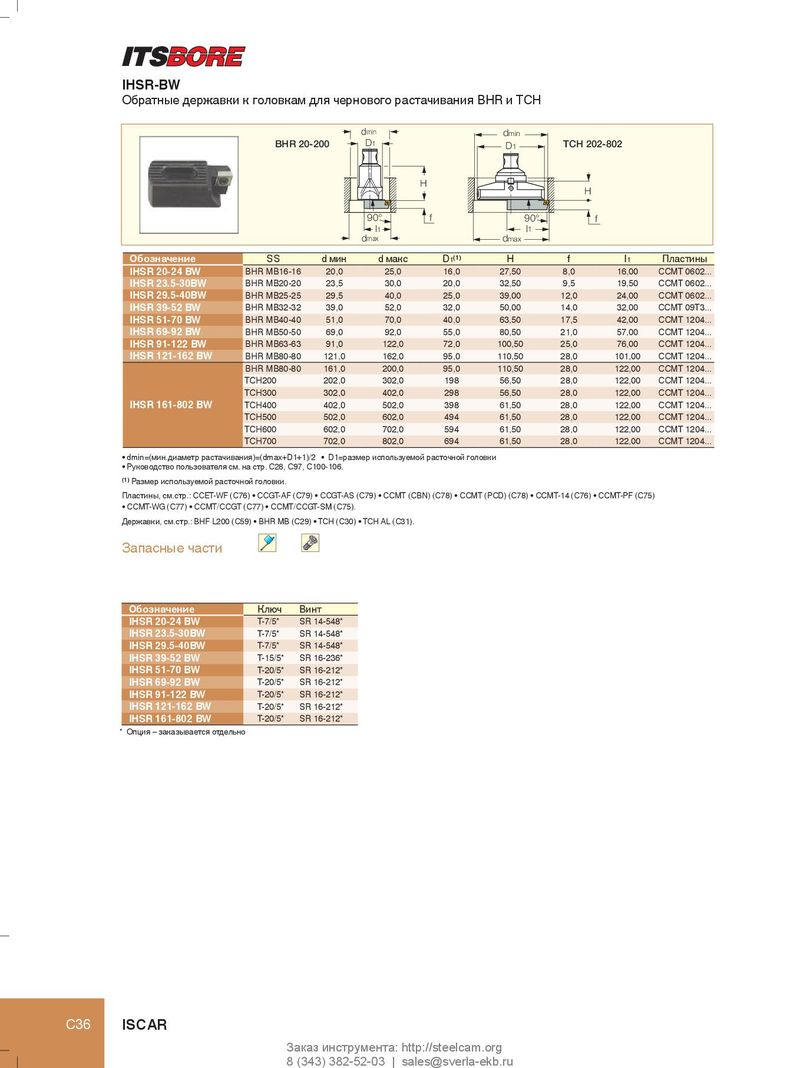

IHSR-BW
Обратные державки к головкам для чернового растачивания BHR и TCH
| dmin | dmin | ||||||||
| BHR 20- | 200 | D1 | H | D1 | H TCH 202- | 802 | |||
| l1 90° | f | l1 90° | f | ||||||
| dmax | dmax | ||||||||
| Обозначение | SS | d мин | d макс | D1(1) | H | f | l1 | Пластины | |
| IHSR 20-24 BW | BHR MB16-16 | 20,0 | 25,0 | 16,0 | 27,50 | 8,0 | 16,00 | CCMT 0602... | |
| IHSR 23.5-30BW | BHR MB20-20 | 23,5 | 30,0 | 20,0 | 32,50 | 9,5 | 19,50 | CCMT 0602... | |
| IHSR 29.5-40BW | BHR MB25-25 | 29,5 | 40,0 | 25,0 | 39,00 | 12,0 | 24,00 | CCMT 0602... | |
| IHSR 39-52 BW | BHR MB32-32 | 39,0 | 52,0 | 32,0 | 50,00 | 14,0 | 32,00 | CCMT 09T3... | |
| IHSR 51-70 BW | BHR MB40-40 | 51,0 | 70,0 | 40,0 | 63,50 | 17,5 | 42,00 | CCMT 1204... | |
| IHSR 69-92 BW | BHR MB50-50 | 69,0 | 92,0 | 55,0 | 80,50 | 21,0 | 57,00 | CCMT 1204... | |
| IHSR 91-122 BW | BHR MB63-63 | 91,0 | 122,0 | 72,0 | 100,50 | 25,0 | 76,00 | CCMT 1204... | |
| IHSR 121-162 BW | BHR MB80-80 | 121,0 | 162,0 | 95,0 | 110,50 | 28,0 | 101,00 | CCMT 1204... | |
| BHR MB80-80 | 161,0 | 200,0 | 95,0 | 110,50 | 28,0 | 122,00 | CCMT 1204... | ||
| TCH200 | 202,0 | 302,0 | 198 | 56,50 | 28,0 | 122,00 | CCMT 1204... | ||
| TCH300 | 302,0 | 402,0 | 298 | 56,50 | 28,0 | 122,00 | CCMT 1204... | ||
| IHSR 161-802 BW | TCH400 | 402,0 | 502,0 | 398 | 61,50 | 28,0 | 122,00 | CCMT 1204... | |
| TCH500 | 502,0 | 602,0 | 494 | 61,50 | 28,0 | 122,00 | CCMT 1204... | ||
| TCH600 | 602,0 | 702,0 | 594 | 61,50 | 28,0 | 122,00 | CCMT 1204... | ||
| TCH700 | 702,0 | 802,0 | 694 | 61,50 | 28,0 | 122,00 | CCMT 1204... |
- dmin=(мин.диаметр растачивания)=(dmax+D1+1)/2
- D1=размер используемой расточной головки
- Руководство пользователя см. на cтр. C28, C97, C100-106.
(1) Размер используемой расточной головки. Пластины, см.стр.: CCET-WF (C76) CCGT-AF (C79) CCGT-AS (C79) CCMT (CBN) (C78) CCMT (PCD) (C78) CCMT-14 (C76) CCMT-PF (C75)
- CCMT-WG (C77)
- CCMT/CCGT (C77)
- CCMT/CCGT-SM (C75).
Державки, см.стр.: BHF L200 (C59) BHR MB (C29) TCH (C30) TCH AL (C31).
Запасные части
| Обозначение | Ключ | Винт |
| IHSR 20-24 BW | T-7/5 | SR 14-548 |
| IHSR 23.5-30BW | T-7/5 | SR 14-548 |
| IHSR 29.5-40BW | T-7/5 | SR 14-548 |
| IHSR 39-52 BW | T-15/5 | SR 16-236 |
| IHSR 51-70 BW | T-20/5 | SR 16-212 |
| IHSR 69-92 BW | T-20/5 | SR 16-212 |
| IHSR 91-122 BW | T-20/5 | SR 16-212 |
| IHSR 121-162 BW | T-20/5 | SR 16-212 |
| IHSR 161-802 BW | T-20/5 | SR 16-212 |
* Опция – заказывается отдельно
