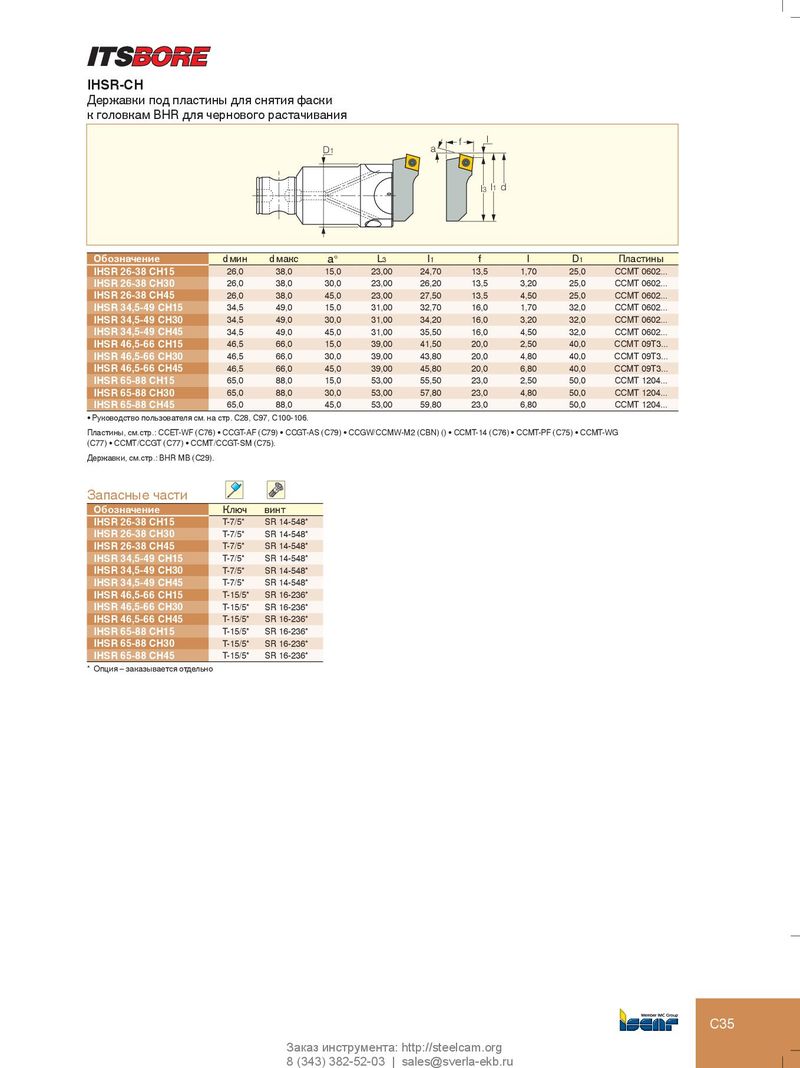

IHSR-CH
Державки под пластины для снятия фаски
к головкам BHR для чернового растачивания
| D1 | a | f l1 d l l3 | |||||||
| Обозначение | d мин | d макс | a° | L3 | l1 | f | l | D1 | Пластины |
| IHSR 26-38 CH15 | 26,0 | 38,0 | 15,0 | 23,00 | 24,70 | 13,5 | 1,70 | 25,0 | CCMT 0602... |
| IHSR 26-38 CH30 | 26,0 | 38,0 | 30,0 | 23,00 | 26,20 | 13,5 | 3,20 | 25,0 | CCMT 0602... |
| IHSR 26-38 CH45 | 26,0 | 38,0 | 45,0 | 23,00 | 27,50 | 13,5 | 4,50 | 25,0 | CCMT 0602... |
| IHSR 34,5-49 CH15 | 34,5 | 49,0 | 15,0 | 31,00 | 32,70 | 16,0 | 1,70 | 32,0 | CCMT 0602... |
| IHSR 34,5-49 CH30 | 34,5 | 49,0 | 30,0 | 31,00 | 34,20 | 16,0 | 3,20 | 32,0 | CCMT 0602... |
| IHSR 34,5-49 CH45 | 34,5 | 49,0 | 45,0 | 31,00 | 35,50 | 16,0 | 4,50 | 32,0 | CCMT 0602... |
| IHSR 46,5-66 CH15 | 46,5 | 66,0 | 15,0 | 39,00 | 41,50 | 20,0 | 2,50 | 40,0 | CCMT 09T3... |
| IHSR 46,5-66 CH30 | 46,5 | 66,0 | 30,0 | 39,00 | 43,80 | 20,0 | 4,80 | 40,0 | CCMT 09T3... |
| IHSR 46,5-66 CH45 | 46,5 | 66,0 | 45,0 | 39,00 | 45,80 | 20,0 | 6,80 | 40,0 | CCMT 09T3... |
| IHSR 65-88 CH15 | 65,0 | 88,0 | 15,0 | 53,00 | 55,50 | 23,0 | 2,50 | 50,0 | CCMT 1204... |
| IHSR 65-88 CH30 | 65,0 | 88,0 | 30,0 | 53,00 | 57,80 | 23,0 | 4,80 | 50,0 | CCMT 1204... |
| IHSR 65-88 CH45 | 65,0 | 88,0 | 45,0 | 53,00 | 59,80 | 23,0 | 6,80 | 50,0 | CCMT 1204... |
- Руководство пользователя см. на стр. C28, C97, C100-106.
Пластины, см.стр.: CCET-WF (C76) CCGT-AF (C79) CCGT-AS (C79) CCGW/CCMW-M2 (CBN) () CCMT-14 (C76) CCMT-PF (C75) CCMT-WG (C77) CCMT/CCGT (C77) CCMT/CCGT-SM (C75). Державки, см.стр.: BHR MB (C29).
Запасные части
| Обозначение | Ключ | винт |
| IHSR 26-38 CH15 | T-7/5 | SR 14-548 |
| IHSR 26-38 CH30 | T-7/5 | SR 14-548 |
| IHSR 26-38 CH45 | T-7/5 | SR 14-548 |
| IHSR 34,5-49 CH15 | T-7/5 | SR 14-548 |
| IHSR 34,5-49 CH30 | T-7/5 | SR 14-548 |
| IHSR 34,5-49 CH45 | T-7/5 | SR 14-548 |
| IHSR 46,5-66 CH15 | T-15/5 | SR 16-236 |
| IHSR 46,5-66 CH30 | T-15/5 | SR 16-236 |
| IHSR 46,5-66 CH45 | T-15/5 | SR 16-236 |
| IHSR 65-88 CH15 | T-15/5 | SR 16-236 |
| IHSR 65-88 CH30 | T-15/5 | SR 16-236 |
| IHSR 65-88 CH45 | T-15/5 | SR 16-236 |
* Опция – заказывается отдельно
