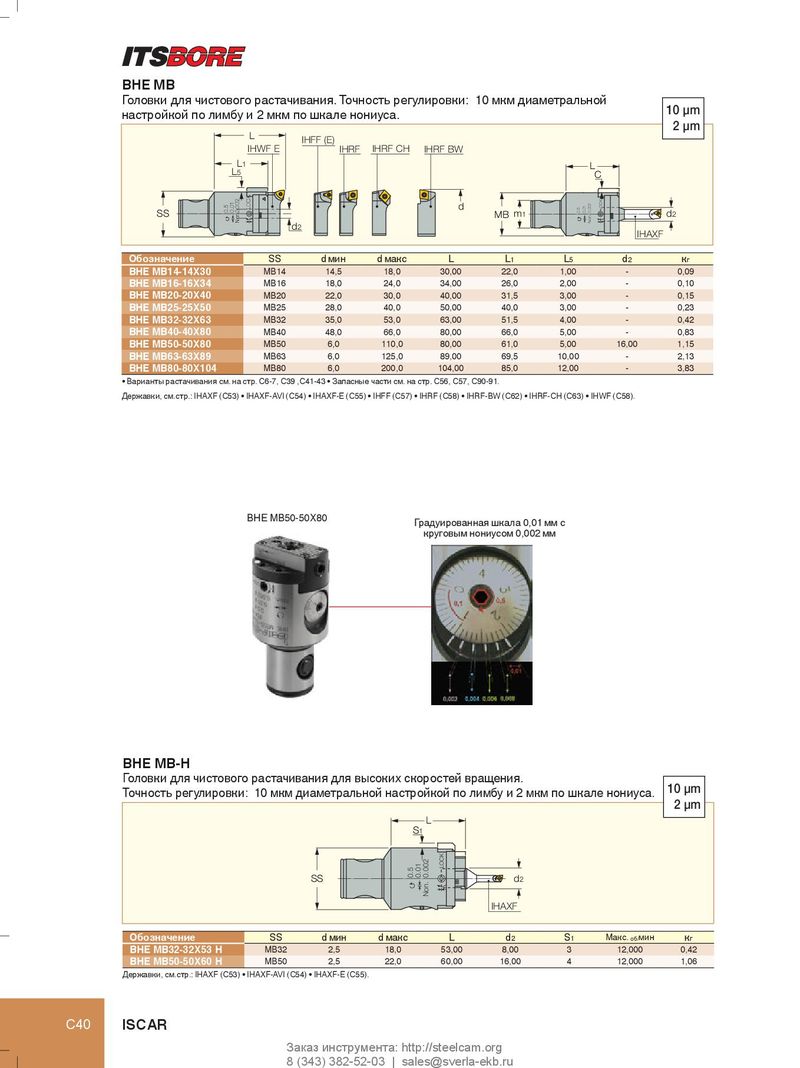

BHE MB Головки для чистового растачивания. Точность регулировки: 10 мкм диаметральной 10 µm настройкой по лимбу и 2 мкм по шкале нониуса. 2 µm L IHFF (E) IHWF E IHRF IHRF CH IHRF BW L1 L L5 C 0.5 0.01 LOCK d SS 0.5 0.01 LOCK MB m1 d2 Non.0.002 Non. 0.002 d2 IHAXF Обозначение SS d мин d макс L L 1 L 5 d 2 к г BHE MB14-14X30 MB14 14,5 18,0 30,00 22,0 1,00 - 0,09 BHE MB16-16X34 MB16 18,0 24,0 34,00 26,0 2,00 - 0,10 BHE MB20-20X40 MB20 22,0 30,0 40,00 31,5 3,00 - 0,15 BHE MB25-25X50 MB25 28,0 40,0 50,00 40,0 3,00 - 0,23 BHE MB32-32X63 MB32 35,0 53,0 63,00 51,5 4,00 - 0,42 BHE MB40-40X80 MB40 48,0 66,0 80,00 66,0 5,00 - 0,83 BHE MB50-50X80 MB50 6,0 110,0 80,00 61,0 5,00 16,00 1,15 BHE MB63-63X89 MB63 6,0 125,0 89,00 69,5 10,00 - 2,13 BHE MB80-80X104 MB80 6,0 200,0 104,00 85,0 12,00 - 3,83 • Варианты растачивания см. на стр. C6-7, C39 ,C41-43 • Запасные части см. на стр. C56, C57, C90-91. Державки, см.стр.: IHAXF (C53) • IHAXF-AVI (C54) • IHAXF-E (C55) • IHFF (C57) • IHRF (C58) • IHRF-BW (C62) • IHRF-CH (C63) • IHWF (C58). BHE MB50-50X80 Градуированная шкала 0,01 мм с круговым нониусом 0,002 мм BHE MB-H Головки для чистового растачивания для высоких скоростей вращения. 10 µm Точность регулировки: 10 мкм диаметральной настройкой по лимбу и 2 мкм по шкале нониуса. 2 µm L S1 LOCK 0.5 0.01 SS d2 Non. 0.002 IHAXF Обозначение SS d мин d макс L d 2 S 1 Макс. об/ мин к г BHE MB32-32X53 H MB32 2,5 18,0 53,00 8,00 3 12,000 0,42 BHE MB50-50X60 H MB50 2,5 22,0 60,00 16,00 4 12,000 1,06 Державки, см.стр.: IHAXF (C53) • IHAXF-AVI (C54) • IHAXF-E (C55). C40 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
