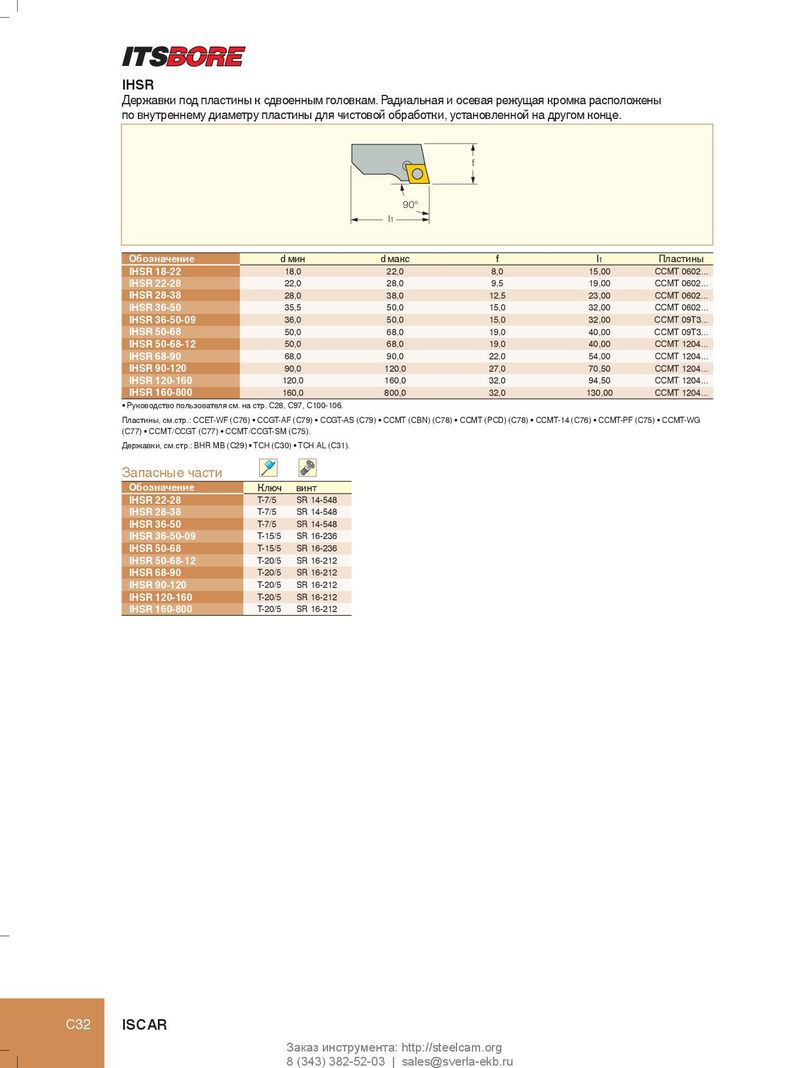

IHSR
Державки под пластины к сдвоенным головкам. Радиальная и осевая режущая кромка расположены
по внутреннему диаметру пластины для чистовой обработки, установленной на другом конце.
| l1 90° | f | ||||
| Обозначение | d мин | d макс | f | l1 | Пластины |
| IHSR 18-22 | 18,0 | 22,0 | 8,0 | 15,00 | CCMT 0602... |
| IHSR 22-28 | 22,0 | 28,0 | 9,5 | 19,00 | CCMT 0602... |
| IHSR 28-38 | 28,0 | 38,0 | 12,5 | 23,00 | CCMT 0602... |
| IHSR 36-50 | 35,5 | 50,0 | 15,0 | 32,00 | CCMT 0602... |
| IHSR 36-50-09 | 36,0 | 50,0 | 15,0 | 32,00 | CCMT 09T3... |
| IHSR 50-68 | 50,0 | 68,0 | 19,0 | 40,00 | CCMT 09T3... |
| IHSR 50-68-12 | 50,0 | 68,0 | 19,0 | 40,00 | CCMT 1204... |
| IHSR 68-90 | 68,0 | 90,0 | 22,0 | 54,00 | CCMT 1204... |
| IHSR 90-120 | 90,0 | 120,0 | 27,0 | 70,50 | CCMT 1204... |
| IHSR 120-160 | 120,0 | 160,0 | 32,0 | 94,50 | CCMT 1204... |
| IHSR 160-800 | 160,0 | 800,0 | 32,0 | 130,00 | CCMT 1204... |
- Руководство пользователя см. на стр. C28, C97, C100-106.
Пластины, см.стр.: CCET-WF (C76) CCGT-AF (C79) CCGT-AS (C79) CCMT (CBN) (C78) CCMT (PCD) (C78) CCMT-14 (C76) CCMT-PF (C75) CCMT-WG (C77) CCMT/CCGT (C77) CCMT/CCGT-SM (C75). Державки, см.стр.: BHR MB (C29) TCH (C30) TCH AL (C31).
| Запасные части | ||
| Обозначение | Ключ | винт |
| IHSR 22-28 | T-7/5 | SR 14-548 |
| IHSR 28-38 | T-7/5 | SR 14-548 |
| IHSR 36-50 | T-7/5 | SR 14-548 |
| IHSR 36-50-09 | T-15/5 | SR 16-236 |
| IHSR 50-68 | T-15/5 | SR 16-236 |
| IHSR 50-68-12 | T-20/5 | SR 16-212 |
| IHSR 68-90 | T-20/5 | SR 16-212 |
| IHSR 90-120 | T-20/5 | SR 16-212 |
| IHSR 120-160 | T-20/5 | SR 16-212 |
| IHSR 160-800 | T-20/5 | SR 16-212 |
