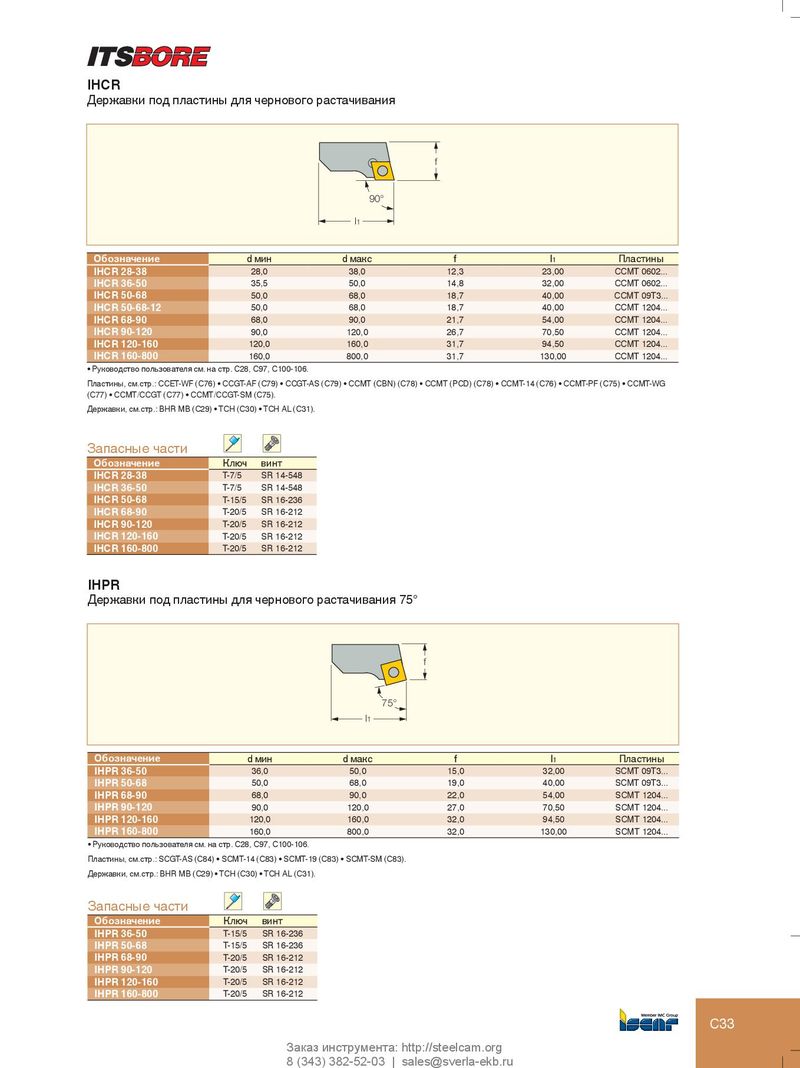

IHCR
Державки под пластины для чернового растачивания
f
90°
l1
| Обозначение | d мин | d макс | f | l1 | Пластины |
| IHCR 28-38 | 28,0 | 38,0 | 12,3 | 23,00 | CCMT 0602... |
| IHCR 36-50 | 35,5 | 50,0 | 14,8 | 32,00 | CCMT 0602... |
| IHCR 50-68 | 50,0 | 68,0 | 18,7 | 40,00 | CCMT 09T3... |
| IHCR 50-68-12 | 50,0 | 68,0 | 18,7 | 40,00 | CCMT 1204... |
| IHCR 68-90 | 68,0 | 90,0 | 21,7 | 54,00 | CCMT 1204... |
| IHCR 90-120 | 90,0 | 120,0 | 26,7 | 70,50 | CCMT 1204... |
| IHCR 120-160 | 120,0 | 160,0 | 31,7 | 94,50 | CCMT 1204... |
| IHCR 160-800 | 160,0 | 800,0 | 31,7 | 130,00 | CCMT 1204... |
- Руководство пользователя см. на стр. C28, C97, C100-106.
Пластины, см.стр.: CCET-WF (C76) CCGT-AF (C79) CCGT-AS (C79) CCMT (CBN) (C78) CCMT (PCD) (C78) CCMT-14 (C76) CCMT-PF (C75) CCMT-WG (C77) CCMT/CCGT (C77) CCMT/CCGT-SM (C75). Державки, см.стр.: BHR MB (C29) TCH (C30) TCH AL (C31).
Запасные части
| Обозначение | Ключ | винт |
| IHCR 28-38 | T-7/5 | SR 14-548 |
| IHCR 36-50 | T-7/5 | SR 14-548 |
| IHCR 50-68 | T-15/5 | SR 16-236 |
| IHCR 68-90 | T-20/5 | SR 16-212 |
| IHCR 90-120 | T-20/5 | SR 16-212 |
| IHCR 120-160 | T-20/5 | SR 16-212 |
| IHCR 160-800 | T-20/5 | SR 16-212 |
IHPR
Державки под пластины для чернового растачивания 75°
f
75°
l1
| Обозначение | d мин | d макс | f | l1 | Пластины |
| IHPR 36-50 | 36,0 | 50,0 | 15,0 | 32,00 | SCMT 09T3... |
| IHPR 50-68 | 50,0 | 68,0 | 19,0 | 40,00 | SCMT 09T3... |
| IHPR 68-90 | 68,0 | 90,0 | 22,0 | 54,00 | SCMT 1204... |
| IHPR 90-120 | 90,0 | 120,0 | 27,0 | 70,50 | SCMT 1204... |
| IHPR 120-160 | 120,0 | 160,0 | 32,0 | 94,50 | SCMT 1204... |
| IHPR 160-800 | 160,0 | 800,0 | 32,0 | 130,00 | SCMT 1204... |
- Руководство пользователя см. на стр. C28, C97, C100-106.
Пластины, см.стр.: SCGT-AS (C84) SCMT-14 (C83) SCMT-19 (C83) SCMT-SM (C83). Державки, см.стр.: BHR MB (C29) TCH (C30) TCH AL (C31).
Запасные части
| Обозначение | Ключ | винт |
| IHPR 36-50 | T-15/5 | SR 16-236 |
| IHPR 50-68 | T-15/5 | SR 16-236 |
| IHPR 68-90 | T-20/5 | SR 16-212 |
| IHPR 90-120 | T-20/5 | SR 16-212 |
| IHPR 120-160 | T-20/5 | SR 16-212 |
| IHPR 160-800 | T-20/5 | SR 16-212 |
