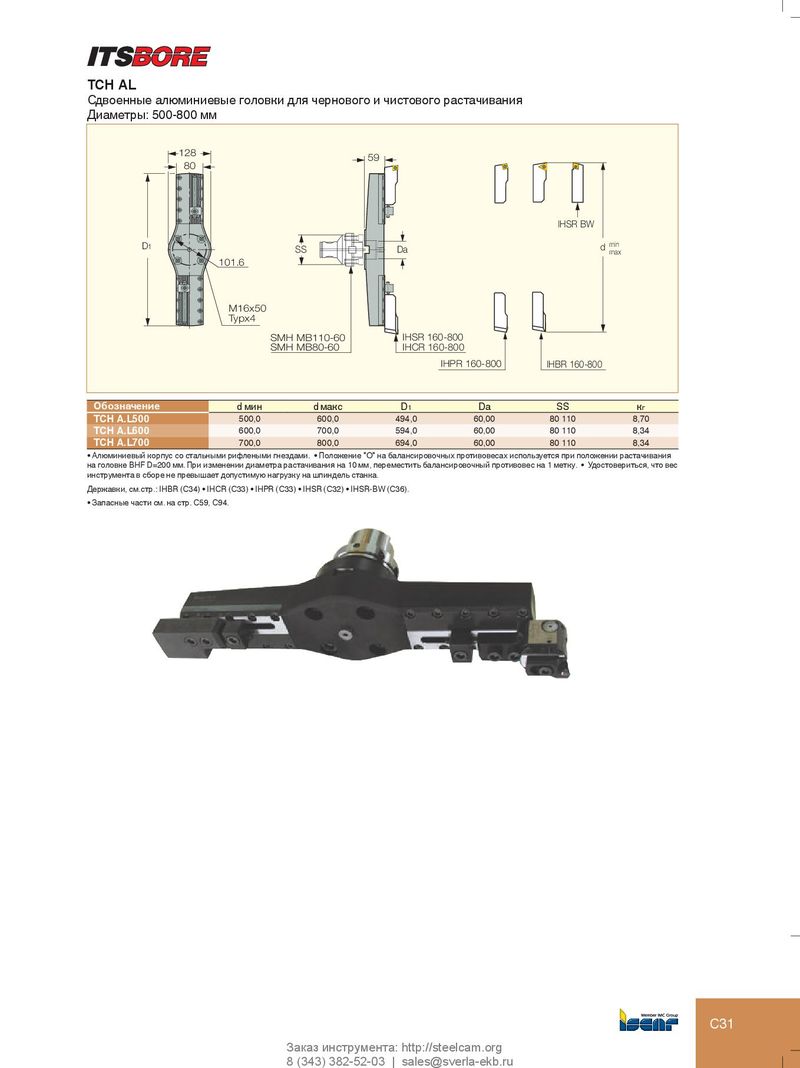

TCH AL
Сдвоенные алюминиевые головки для чернового и чистового растачивания
Диаметры: 500-800 мм
128 59 80
IHSR BW
D1 SS Da d min
max 101.6
M16x50 Typx4 SMH MB110-60 IHSR 160-800 SMH MB80-60 IHCR 160-800 IHPR 160-800 IHBR 160-800
| Обозначение | d мин | d макс | D1 | Da | SS | кг |
| TCH A.L500 | 500,0 | 600,0 | 494,0 | 60,00 | 80 110 | 8,70 |
| TCH A.L600 | 600,0 | 700,0 | 594,0 | 60,00 | 80 110 | 8,34 |
| TCH A.L700 | 700,0 | 800,0 | 694,0 | 60,00 | 80 110 | 8,34 |
- Алюминиевый корпус со стальными рифлеными гнездами.
- Положение "O" на балансировочных противовесах используется при положении растачивания
на головке BHF D=200 мм. При изменении диаметра растачивания на 10 мм, переместить балансировочный противовес на 1 метку. Удостовериться, что вес инструмента в сборе не превышает допустимую нагрузку на шпиндель станка. Державки, см.стр.: IHBR (C34) IHCR (C33) IHPR (C33) IHSR (C32) IHSR-BW (C36).
- Запасные части см. на стр. C59, C94.
