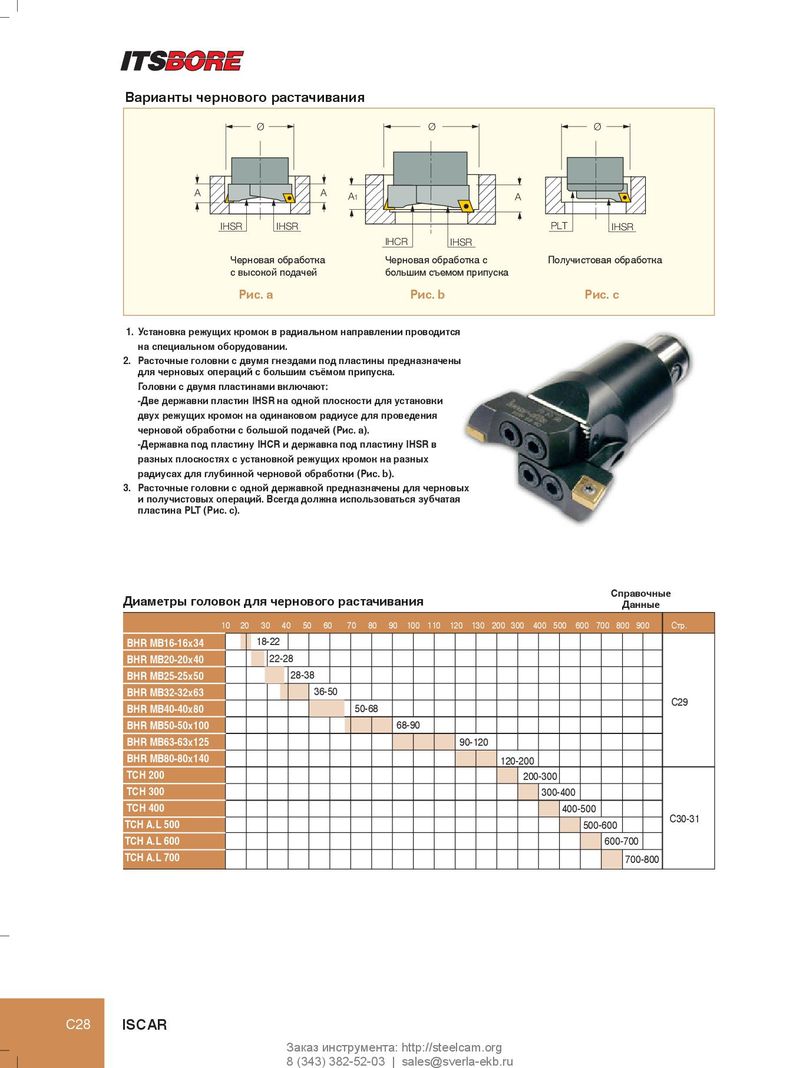

Варианты чернового растачивания Ø Ø Ø A A A1 A IHSR IHSR PLT IHSR IHCR IHSR Черновая обработка Черновая обработка с Получистовая обработка с высокой подачей большим съемом припуска Рис. a Рис. b Рис. c 1. Установка режущих кромок в радиальном направлении проводится на специальном оборудовании. 2. Расточные головки с двумя гнездами под пластины предназначены для черновых операций с большим съёмом припуска. Головки с двумя пластинами включают: -Две державки пластин IHSR на одной плоскости для установки двух режущих кромок на одинаковом радиусе для проведения черновой обработки с большой подачей (Рис. a). -Державка под пластину IHCR и державка под пластину IHSR в разных плоскостях с установкой режущих кромок на разных радиусах для глубинной черновой обработки (Рис. b). 3. Расточные головки с одной державкой предназначены для черновых и получистовых операций. Всегда должна использоваться зубчатая пластина PLT (Рис. c). Справочные Диаметры головок для чернового растачивания Данные 10 20 30 40 50 60 70 80 90 100 110 120 130 200 300 400 500 600 700 800 900 Стр. BHR MB16-16x34 18-22 BHR MB20-20x40 22-28 BHR MB25-25x50 28-38 BHR MB32-32x63 36-50 C29 BHR MB40-40x80 50-68 BHR MB50-50x100 68-90 BHR MB63-63x125 90-120 BHR MB80-80x140 120-200 TCH 200 200-300 TCH 300 300-400 TCH 400 400-500 C30-31 TCH A.L 500 500-600 TCH A.L 600 600-700 TCH A.L 700 700-800 C28 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
