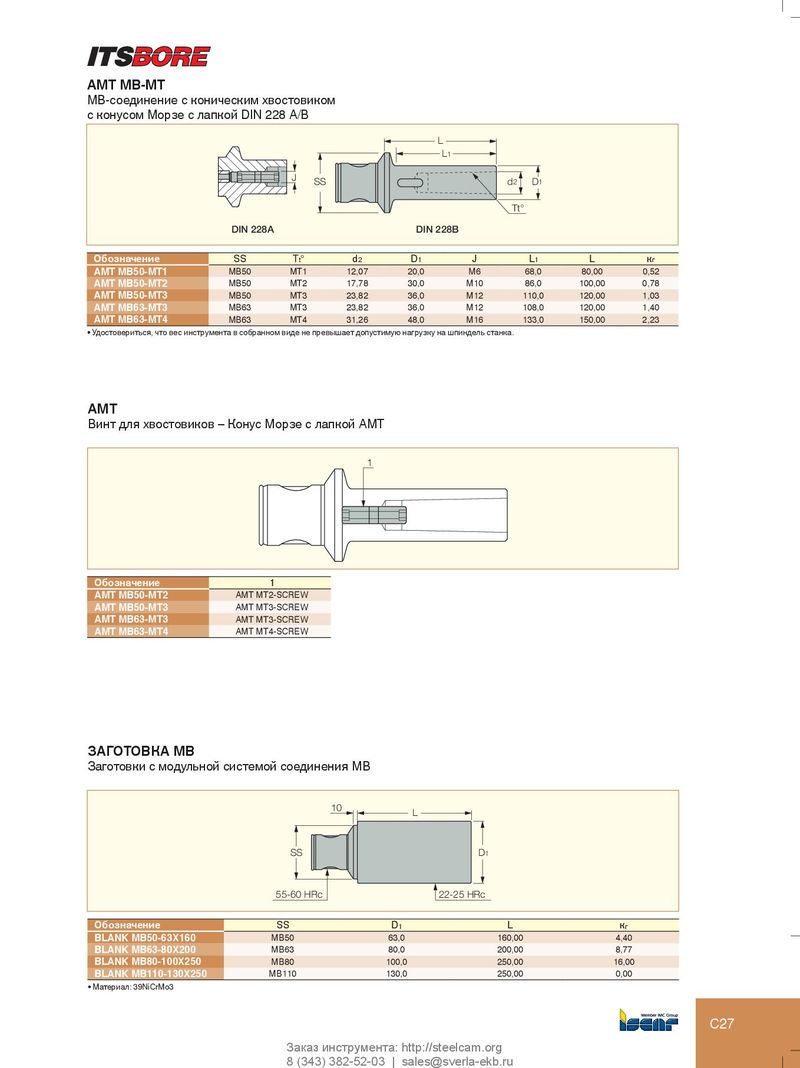

AMT MB-MT

MB-соединение с коническим хвостовиком

с конусом Морзе с лапкой DIN 228 A/B

L
L1
JSSD1 d2
Tt°
DIN 228ADIN 228B
ОбозначениеSSTt°d2D1JL1Lкг
AMT MB50-MT1MB50MT112,0720,0M668,080,000,52
AMT MB50-MT2MB50MT217,7830,0M1086,0100,000,78
AMT MB50-MT3MB50MT323,8236,0M12110,0120,001,03
AMT MB63-MT3MB63MT323,8236,0M12108,0120,001,40
AMT MB63-MT4MB63MT431,2648,0M16133,0150,002,23
  • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.

AMT

Винт для хвостовиков – Конус Морзе с лапкой AMT

1

Обозначение 1

AMT MB50-MT2AMT MT2-SCREW
AMT MB50-MT3AMT MT3-SCREW
AMT MB63-MT3AMT MT3-SCREW
AMT MB63-MT4AMT MT4-SCREW

ЗАГОТОВКА MB

Заготовки с модульной системой соединения MB

10 L

SS D1

55-60 HRc 22-25 HRc

ОбозначениеSSD1Lкг
BLANK MB50-63X160MB5063,0160,004,40
BLANK MB63-80X200MB6380,0200,008,77
BLANK MB80-100X250MB80100,0250,0016,00
BLANK MB110-130X250MB110130,0250,000,00
  • Материал: 39NiCrMo3
