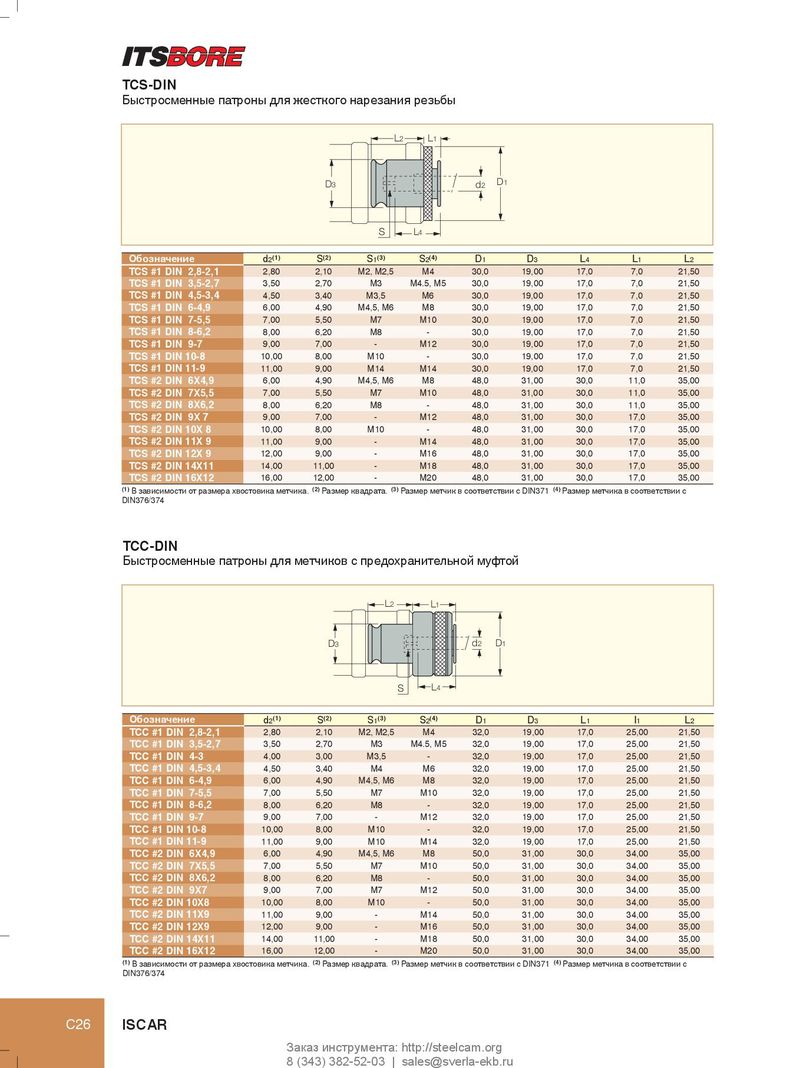

TCS-DIN
Быстросменные патроны для жесткого нарезания резьбы
| L2 | L1 | ||||||||
| D3 | D1 d2 | ||||||||
| S | L4 | ||||||||
| Обозначение | d2(1) | S(2) | S1(3) | S2(4) | D1 | D3 | L4 | L1 | L2 |
| TCS #1 DIN 2,8-2,1 | 2,80 | 2,10 | M2, M2,5 | M4 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 3,5-2,7 | 3,50 | 2,70 | M3 | M4.5, M5 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 4,5-3,4 | 4,50 | 3,40 | M3,5 | M6 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 6-4,9 | 6,00 | 4,90 | M4,5, M6 | M8 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 7-5,5 | 7,00 | 5,50 | M7 | M10 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 8-6,2 | 8,00 | 6,20 | M8 | - | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 9-7 | 9,00 | 7,00 | - | M12 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 10-8 | 10,00 | 8,00 | M10 | - | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #1 DIN 11-9 | 11,00 | 9,00 | M14 | M14 | 30,0 | 19,00 | 17,0 | 7,0 | 21,50 |
| TCS #2 DIN 6X4,9 | 6,00 | 4,90 | M4,5, M6 | M8 | 48,0 | 31,00 | 30,0 | 11,0 | 35,00 |
| TCS #2 DIN 7X5,5 | 7,00 | 5,50 | M7 | M10 | 48,0 | 31,00 | 30,0 | 11,0 | 35,00 |
| TCS #2 DIN 8X6,2 | 8,00 | 6,20 | M8 | - | 48,0 | 31,00 | 30,0 | 11,0 | 35,00 |
| TCS #2 DIN 9X 7 | 9,00 | 7,00 | - | M12 | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
| TCS #2 DIN 10X 8 | 10,00 | 8,00 | M10 | - | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
| TCS #2 DIN 11X 9 | 11,00 | 9,00 | - | M14 | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
| TCS #2 DIN 12X 9 | 12,00 | 9,00 | - | M16 | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
| TCS #2 DIN 14X11 | 14,00 | 11,00 | - | M18 | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
| TCS #2 DIN 16X12 | 16,00 | 12,00 | - | M20 | 48,0 | 31,00 | 30,0 | 17,0 | 35,00 |
(1) В зависимости от размера хвостовика метчика. (2) Размер квадрата. (3) Размер метчик в соответствии с DIN371 (4) Размер метчика в соответствии с DIN376/374
TCC-DIN
Быстросменные патроны для метчиков с предохранительной муфтой
| L2 | L1 | ||||||||
| D3 | D1 d2 | ||||||||
| S | L4 | ||||||||
| Обозначение | d2(1) | S(2) | S1(3) | S2(4) | D1 | D3 | L1 | l1 | L2 |
| TCC #1 DIN 2,8-2,1 | 2,80 | 2,10 | M2, M2,5 | M4 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 3,5-2,7 | 3,50 | 2,70 | M3 | M4.5, M5 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 4-3 | 4,00 | 3,00 | M3,5 | - | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 4,5-3,4 | 4,50 | 3,40 | M4 | M6 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 6-4,9 | 6,00 | 4,90 | M4,5, M6 | M8 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 7-5,5 | 7,00 | 5,50 | M7 | M10 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 8-6,2 | 8,00 | 6,20 | M8 | - | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 9-7 | 9,00 | 7,00 | - | M12 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 10-8 | 10,00 | 8,00 | M10 | - | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #1 DIN 11-9 | 11,00 | 9,00 | M10 | M14 | 32,0 | 19,00 | 17,0 | 25,00 | 21,50 |
| TCC #2 DIN 6X4,9 | 6,00 | 4,90 | M4,5, M6 | M8 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 7X5,5 | 7,00 | 5,50 | M7 | M10 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 8X6,2 | 8,00 | 6,20 | M8 | - | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 9X7 | 9,00 | 7,00 | M7 | M12 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 10X8 | 10,00 | 8,00 | M10 | - | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 11X9 | 11,00 | 9,00 | - | M14 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 12X9 | 12,00 | 9,00 | - | M16 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 14X11 | 14,00 | 11,00 | - | M18 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
| TCC #2 DIN 16X12 | 16,00 | 12,00 | - | M20 | 50,0 | 31,00 | 30,0 | 34,00 | 35,00 |
(1) В зависимости от размера хвостовика метчика. (2) Размер квадрата. (3) Размер метчик в соответствии с DIN371 (4) Размер метчика в соответствии с DIN376/374
