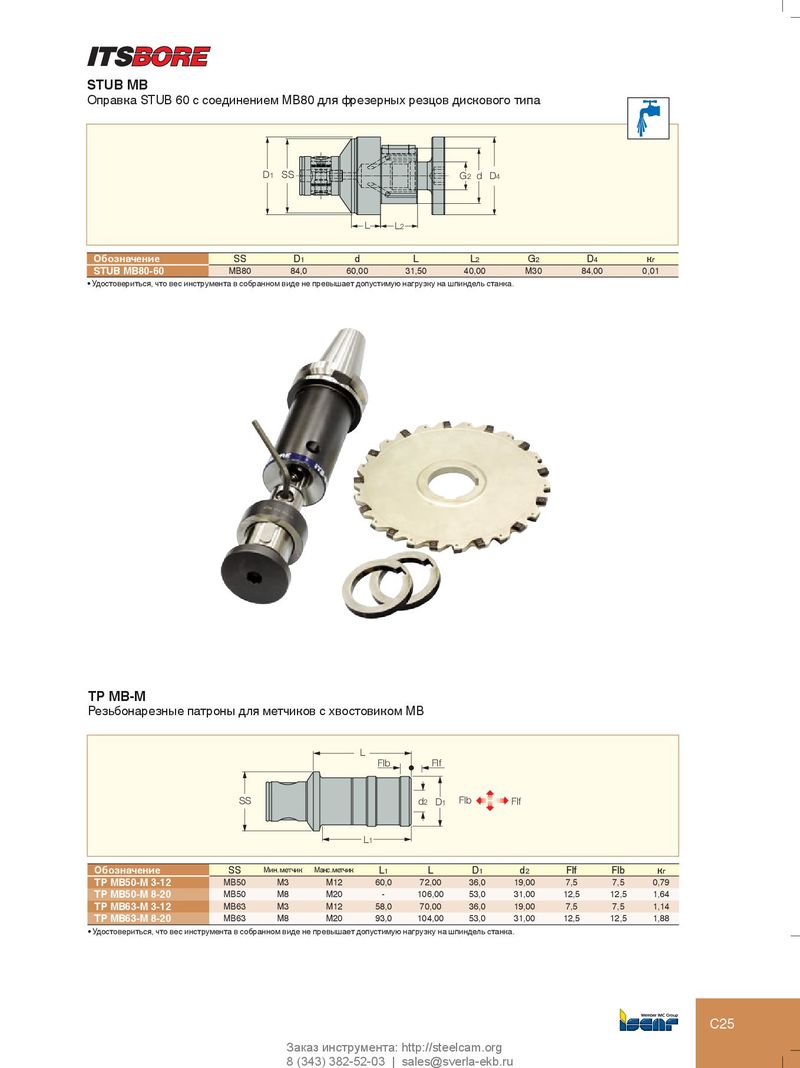

STUB MB
Оправка STUB 60 с соединением MB80 для фрезерных резцов дискового типа
D1 SS G2 d D4
L L2
| Обозначение | SS | D1 | d | L | L2 | G2 | D4 | к г |
| STUB MB80-60 | MB80 | 84,0 | 60,00 | 31,50 | 40,00 | M30 | 84,00 | 0,01 |
- Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.
TP MB-M
Резьбонарезные патроны для метчиков с хвостовиком MB
(1) (2) (3) (4)
| SS | L Flb | Flf d2 D1 | Flb | Flf | ||||||
| L1 | ||||||||||
| Обозначение | SS | Мин. метчик | Макс. метчик | L1 | L | D1 | d2 | Flf | Flb | кг |
| TP MB50-M 3-12 | MB50 | M3 | M12 | 60,0 | 72,00 | 36,0 | 19,00 | 7,5 | 7,5 | 0,79 |
| TP MB50-M 8-20 | MB50 | M8 | M20 | - | 106,00 | 53,0 | 31,00 | 12,5 | 12,5 | 1,64 |
| TP MB63-M 3-12 | MB63 | M3 | M12 | 58,0 | 70,00 | 36,0 | 19,00 | 7,5 | 7,5 | 1,14 |
| TP MB63-M 8-20 | MB63 | M8 | M20 | 93,0 | 104,00 | 53,0 | 31,00 | 12,5 | 12,5 | 1,88 |
- Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.
