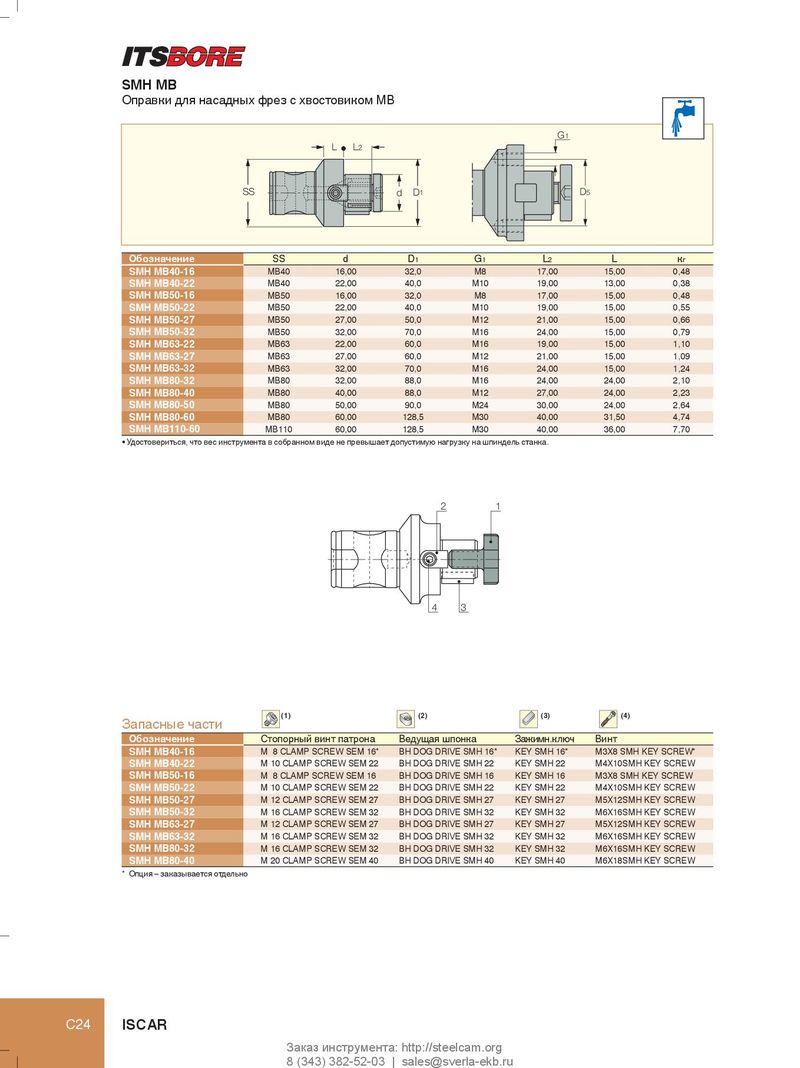

Каталог Iscar крепление инструмента - страница 235

SMH MB Оправки для насадных фрез с хвостовиком MB G 1 L L2 SS d D 1 D 5 Обозначение SS d D 1 G 1 L 2 L к г SMH MB40-16 MB40 16,00 32,0 M8 17,00 15,00 0,48 SMH MB40-22 MB40 22,00 40,0 M10 19,00 13,00 0,38 SMH MB50-16 MB50 16,00 32,0 M8 17,00 15,00 0,48 SMH MB50-22 MB50 22,00 40,0 M10 19,00 15,00 0,55 SMH MB50-27 MB50 27,00 50,0 M12 21,00 15,00 0,66 SMH MB50-32 MB50 32,00 70,0 M16 24,00 15,00 0,79 SMH MB63-22 MB63 22,00 60,0 M16 19,00 15,00 1,10 SMH MB63-27 MB63 27,00 60,0 M12 21,00 15,00 1,09 SMH MB63-32 MB63 32,00 70,0 M16 24,00 15,00 1,24 SMH MB80-32 MB80 32,00 88,0 M16 24,00 24,00 2,10 SMH MB80-40 MB80 40,00 88,0 M12 27,00 24,00 2,23 SMH MB80-50 MB80 50,00 90,0 M24 30,00 24,00 2,64 SMH MB80-60 MB80 60,00 128,5 M30 40,00 31,50 4,74 SMH MB110-60 MB110 60,00 128,5 M30 40,00 36,00 7,70 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. 2 1 4 3 (1) (2) (3) (4) Запасные части Обозначение Стопорный винт патрона Ведущая шпонка Зажимн.ключ Винт SMH MB40-16 M 8 CLAMP SCREW SEM 16* BH DOG DRIVE SMH 16* KEY SMH 16* M3X8 SMH KEY SCREW* SMH MB40-22 M 10 CLAMP SCREW SEM 22 BH DOG DRIVE SMH 22 KEY SMH 22 M4X10SMH KEY SCREW SMH MB50-16 M 8 CLAMP SCREW SEM 16 BH DOG DRIVE SMH 16 KEY SMH 16 M3X8 SMH KEY SCREW SMH MB50-22 M 10 CLAMP SCREW SEM 22 BH DOG DRIVE SMH 22 KEY SMH 22 M4X10SMH KEY SCREW SMH MB50-27 M 12 CLAMP SCREW SEM 27 BH DOG DRIVE SMH 27 KEY SMH 27 M5X12SMH KEY SCREW SMH MB50-32 M 16 CLAMP SCREW SEM 32 BH DOG DRIVE SMH 32 KEY SMH 32 M6X16SMH KEY SCREW SMH MB63-27 M 12 CLAMP SCREW SEM 27 BH DOG DRIVE SMH 27 KEY SMH 27 M5X12SMH KEY SCREW SMH MB63-32 M 16 CLAMP SCREW SEM 32 BH DOG DRIVE SMH 32 KEY SMH 32 M6X16SMH KEY SCREW SMH MB80-32 M 16 CLAMP SCREW SEM 32 BH DOG DRIVE SMH 32 KEY SMH 32 M6X16SMH KEY SCREW SMH MB80-40 M 20 CLAMP SCREW SEM 40 BH DOG DRIVE SMH 40 KEY SMH 40 M6X18SMH KEY SCREW * Опция – заказывается отдельно C24 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
