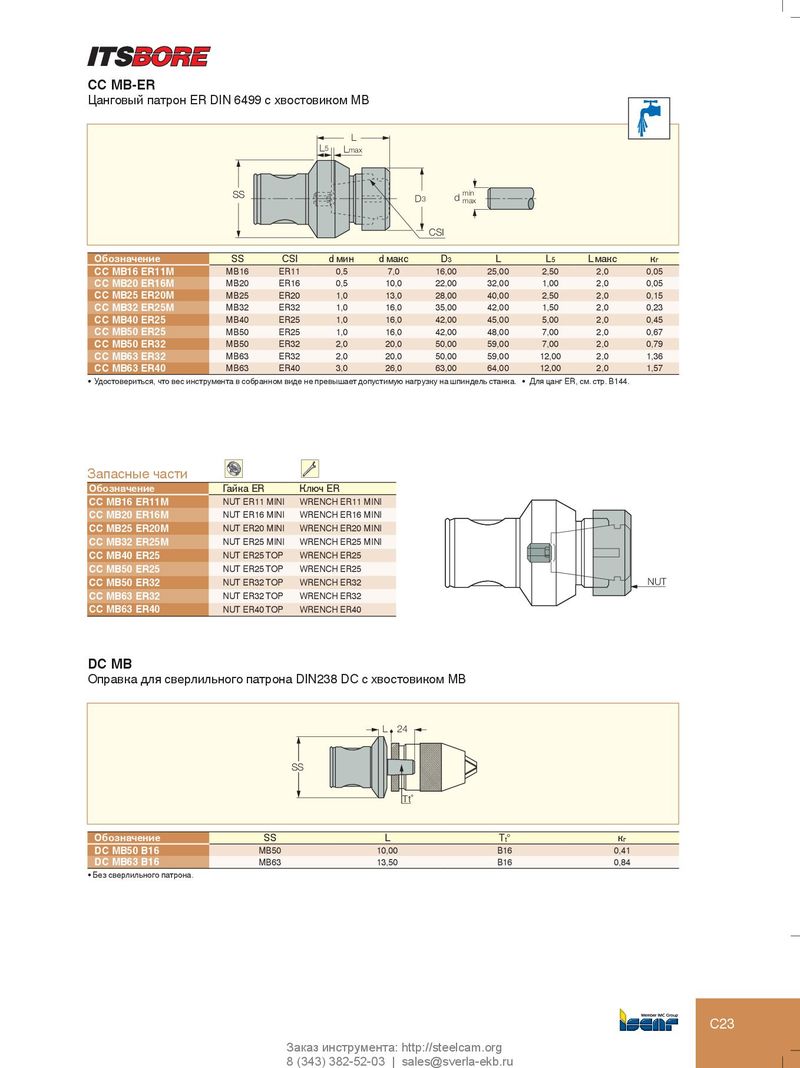

Цанговый патрон ER DIN 6499 с хвостовиком MB

SSL5 L LmaxD3 CSI dmin max
ОбозначениеSSCSId минd максD3LL5L макскг
CC MB16 ER11MMB16ER110,57,016,0025,002,502,00,05
CC MB20 ER16MMB20ER160,510,022,0032,001,002,00,05
CC MB25 ER20MMB25ER201,013,028,0040,002,502,00,15
CC MB32 ER25MMB32ER321,016,035,0042,001,502,00,23
CC MB40 ER25MB40ER251,016,042,0045,005,002,00,45
CC MB50 ER25MB50ER251,016,042,0048,007,002,00,67
CC MB50 ER32MB50ER322,020,050,0059,007,002,00,79
CC MB63 ER32MB63ER322,020,050,0059,0012,002,01,36
CC MB63 ER40MB63ER403,026,063,0064,0012,002,01,57
  • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка.
  • Для цанг ER, см. стр. B144.

Запасные части

ОбозначениеГайкаERКлюч ER
CC MB16 ER11MNUT ER11 MINIWRENCH ER11 MINI
CC MB20 ER16MNUT ER16 MINIWRENCH ER16 MINI
CC MB25 ER20MNUT ER20 MINIWRENCH ER20 MINI
CC MB32 ER25MNUT ER25 MINIWRENCH ER25 MINI
CC MB40 ER25NUT ER25 TOPWRENCH ER25
CC MB50 ER25NUT ER25 TOPWRENCH ER25
CC MB50 ER32NUT ER32 TOPWRENCH ER32NUT
CC MB63 ER32NUT ER32 TOPWRENCH ER32
CC MB63 ER40NUT ER40 TOPWRENCH ER40

DC MB

Оправка для сверлильного патрона DIN238 DC с хвостовиком MB

L 24

SS

Tt˚

ОбозначениеSSLTt°к г
DC MB50 B16MB5010,00B160,41
DC MB63 B16MB6313,50B160,84
  • Без сверлильного патрона.
