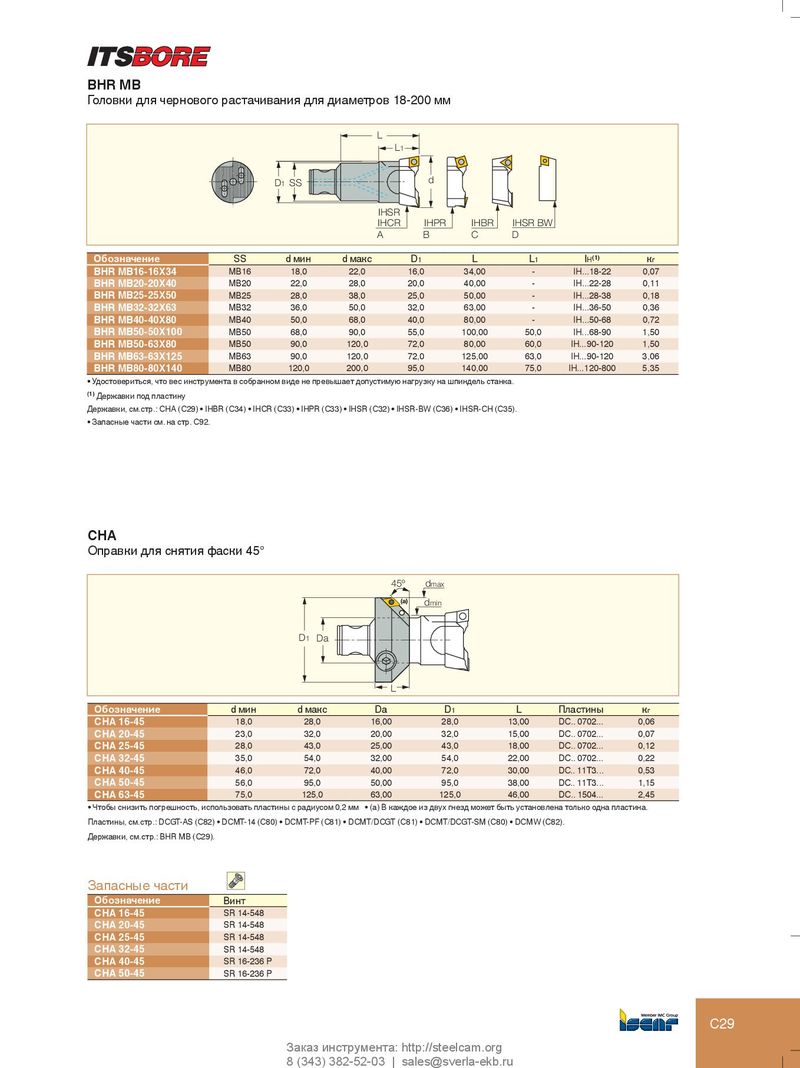

BHR MB Головки для чернового растачивания для диаметров 18-200 мм L L1 D1 SS d IHSR IHCR IHPR IHBR IHSR BW A B C D Обозначение SS d мин d макс D 1 L L 1 I H (1) к г BHR MB16-16X34 MB16 18,0 22,0 16,0 34,00 - IH...18-22 0,07 BHR MB20-20X40 MB20 22,0 28,0 20,0 40,00 - IH...22-28 0,11 BHR MB25-25X50 MB25 28,0 38,0 25,0 50,00 - IH...28-38 0,18 BHR MB32-32X63 MB32 36,0 50,0 32,0 63,00 - IH...36-50 0,36 BHR MB40-40X80 MB40 50,0 68,0 40,0 80,00 - IH...50-68 0,72 BHR MB50-50X100 MB50 68,0 90,0 55,0 100,00 50,0 IH...68-90 1,50 BHR MB50-63X80 MB50 90,0 120,0 72,0 80,00 60,0 IH...90-120 1,50 BHR MB63-63X125 MB63 90,0 120,0 72,0 125,00 63,0 IH...90-120 3,06 BHR MB80-80X140 MB80 120,0 200,0 95,0 140,00 75,0 IH...120-800 5,35 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. (1) Державки под пластину Державки, см.стр.: CHA (C29) • IHBR (C34) • IHCR (C33) • IHPR (C33) • IHSR (C32) • IHSR-BW (C36) • IHSR-CH (C35). • Запасные части см. на стр. C92. CHA Оправки для снятия фаски 45° 45º dmax (a) dmin D1 Da L Обозначение d мин d макс Da D 1 L Пластины к г CHA 16-45 18,0 28,0 16,00 28,0 13,00 DC.. 0702... 0,06 CHA 20-45 23,0 32,0 20,00 32,0 15,00 DC.. 0702... 0,07 CHA 25-45 28,0 43,0 25,00 43,0 18,00 DC.. 0702... 0,12 CHA 32-45 35,0 54,0 32,00 54,0 22,00 DC.. 0702... 0,22 CHA 40-45 46,0 72,0 40,00 72,0 30,00 DC.. 11T3... 0,53 CHA 50-45 56,0 95,0 50,00 95,0 38,00 DC.. 11T3... 1,15 CHA 63-45 75,0 125,0 63,00 125,0 46,00 DC.. 1504... 2,45 • Чтобы снизить погрешность, использовать пластины с радиусом 0,2 мм • (a) В каждое из двух гнезд может быть установлена только одна пластина. Пластины, см.стр.: DCGT-AS (C82) • DCMT-14 (C80) • DCMT-PF (C81) • DCMT/DCGT (C81) • DCMT/DCGT-SM (C80) • DCMW (C82). Державки, см.стр.: BHR MB (C29). Запасные части Обозначение Винт CHA 16-45 SR 14-548 CHA 20-45 SR 14-548 CHA 25-45 SR 14-548 CHA 32-45 SR 14-548 CHA 40-45 SR 16-236 P CHA 50-45 SR 16-236 P C29 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
