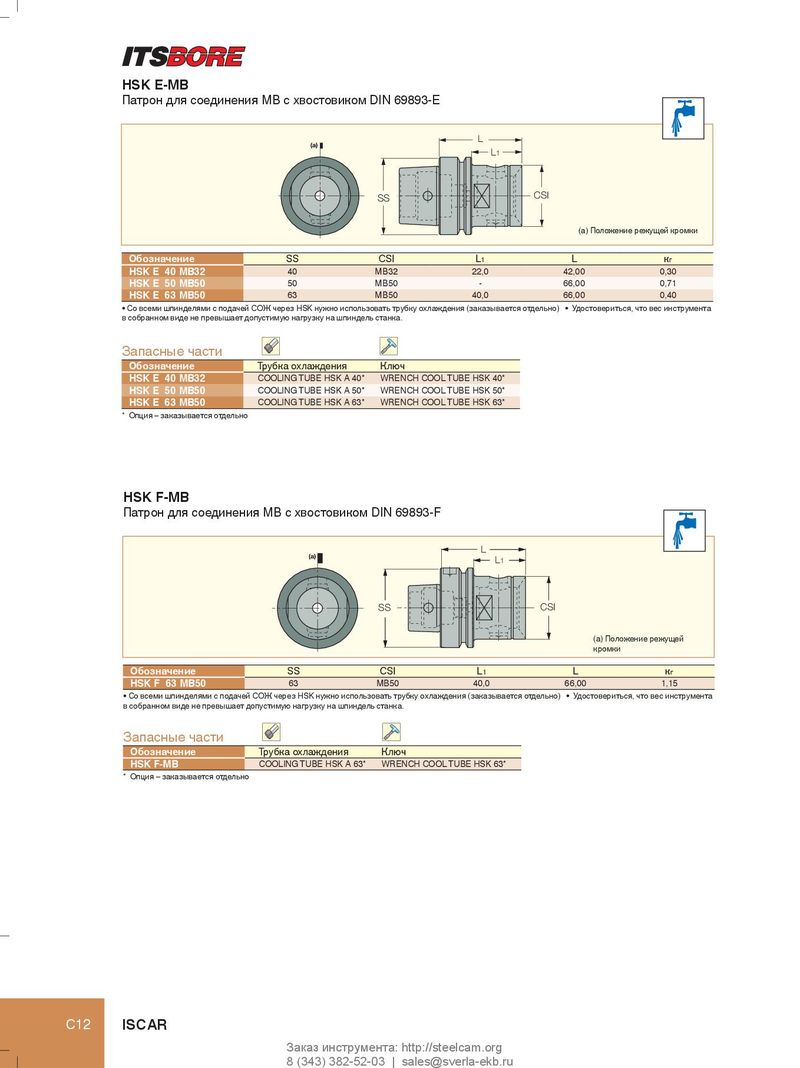

HSK E-MB

Патрон для соединения MB с хвостовиком DIN 69893-Е

(a)

L

L

1

SS CSI

(a) Положение режущей кромки

ОбозначениеSSCSIL1Lк г
HSK E 40 MB3240MB3222,042,000,30
HSK E 50 MB5050MB50-66,000,71
HSK E 63 MB5063MB5040,066,000,40
  • Со всеми шпинделями с подачей СОЖ через HSK нужно использовать трубку охлаждения (заказывается отдельно)
  • Удостовериться, что вес инструмента

в собранном виде не превышает допустимую нагрузку на шпиндель станка.

Запасные части

ОбозначениеТрубка охлажденияКлюч
HSK E 40 MB32COOLING TUBE HSK A 40WRENCH COOL TUBE HSK 40
HSK E 50 MB50COOLING TUBE HSK A 50WRENCH COOL TUBE HSK 50
HSK E 63 MB50COOLING TUBE HSK A 63WRENCH COOL TUBE HSK 63

* Опция – заказывается отдельно

HSK F-MB

Патрон для соединения MB с хвостовиком DIN 69893-F

(a)

L

L

1

SS CSI

(a) Положение режущей кромки

ОбозначениеSSCSIL1Lкг
HSK F 63 MB5063MB5040,066,001,15
  • Со всеми шпинделями с подачей СОЖ через HSK нужно использовать трубку охлаждения (заказывается отдельно)
  • Удостовериться, что вес инструмента

в собранном виде не превышает допустимую нагрузку на шпиндель станка.

Запасные части

ОбозначениеТрубка охлажденияКлюч
HSK F-MBCOOLING TUBE HSK A 63WRENCH COOL TUBE HSK 63

* Опция – заказывается отдельно
