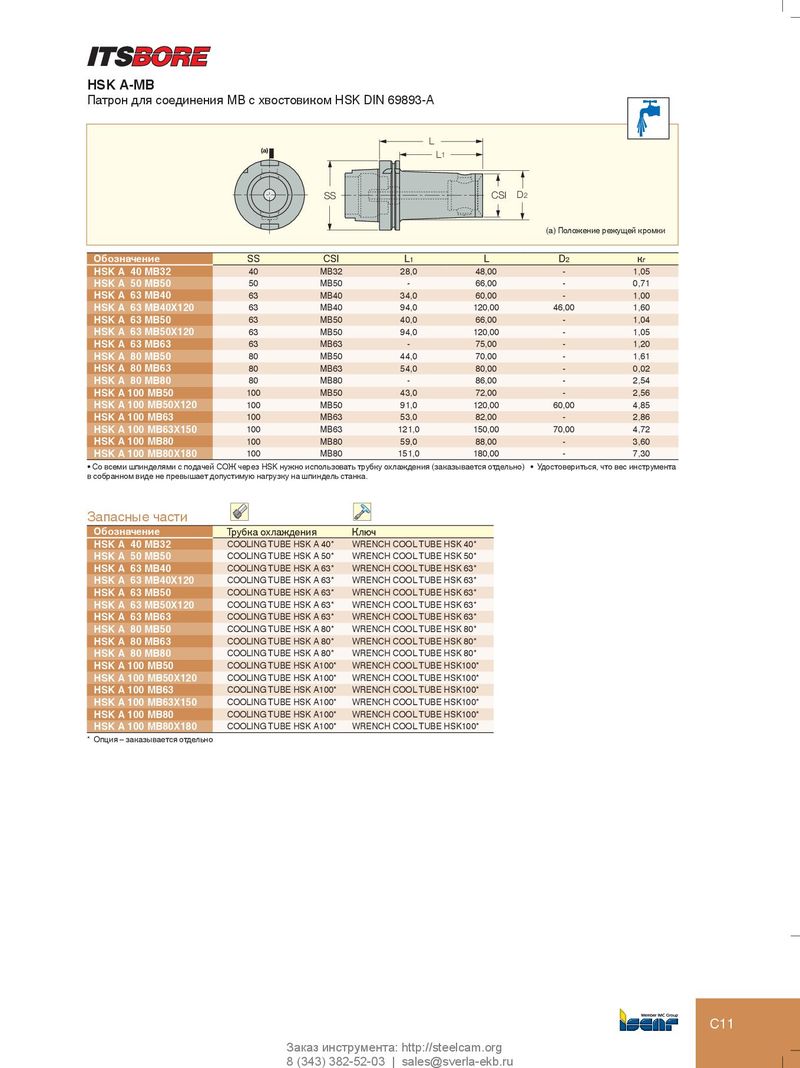

HSK A-MB
Патрон для соединения MB с хвостовиком HSK DIN 69893-A
| L | |||||||
| (a) | SS | L1 | CSI | D2 | (a) Положение | режущей кромки | |
| Обозначение | SS | CSI | L1 | L | D2 | кг | |
| HSK A 40 MB32 | 40 | MB32 | 28,0 | 48,00 | - | 1,05 | |
| HSK A 50 MB50 | 50 | MB50 | - | 66,00 | - | 0,71 | |
| HSK A 63 MB40 | 63 | MB40 | 34,0 | 60,00 | - | 1,00 | |
| HSK A 63 MB40X120 | 63 | MB40 | 94,0 | 120,00 | 46,00 | 1,60 | |
| HSK A 63 MB50 | 63 | MB50 | 40,0 | 66,00 | - | 1,04 | |
| HSK A 63 MB50X120 | 63 | MB50 | 94,0 | 120,00 | - | 1,05 | |
| HSK A 63 MB63 | 63 | MB63 | - | 75,00 | - | 1,20 | |
| HSK A 80 MB50 | 80 | MB50 | 44,0 | 70,00 | - | 1,61 | |
| HSK A 80 MB63 | 80 | MB63 | 54,0 | 80,00 | - | 0,02 | |
| HSK A 80 MB80 | 80 | MB80 | - | 86,00 | - | 2,54 | |
| HSK A 100 MB50 | 100 | MB50 | 43,0 | 72,00 | - | 2,56 | |
| HSK A 100 MB50X120 | 100 | MB50 | 91,0 | 120,00 | 60,00 | 4,85 | |
| HSK A 100 MB63 | 100 | MB63 | 53,0 | 82,00 | - | 2,86 | |
| HSK A 100 MB63X150 | 100 | MB63 | 121,0 | 150,00 | 70,00 | 4,72 | |
| HSK A 100 MB80 | 100 | MB80 | 59,0 | 88,00 | - | 3,60 | |
| HSK A 100 MB80X180 | 100 | MB80 | 151,0 | 180,00 | - | 7,30 |
- Со всеми шпинделями с подачей СОЖ через HSK нужно использовать трубку охлаждения (заказывается отдельно)
- Удостовериться, что вес инструмента
в собранном виде не превышает допустимую нагрузку на шпиндель станка.
Запасные части
| Обозначение | Трубка охлаждения | Ключ |
| HSK A 40 MB32 | COOLING TUBE HSK A 40 | WRENCH COOL TUBE HSK 40 |
| HSK A 50 MB50 | COOLING TUBE HSK A 50 | WRENCH COOL TUBE HSK 50 |
| HSK A 63 MB40 | COOLING TUBE HSK A 63 | WRENCH COOL TUBE HSK 63 |
| HSK A 63 MB40X120 | COOLING TUBE HSK A 63 | WRENCH COOL TUBE HSK 63 |
| HSK A 63 MB50 | COOLING TUBE HSK A 63 | WRENCH COOL TUBE HSK 63 |
| HSK A 63 MB50X120 | COOLING TUBE HSK A 63 | WRENCH COOL TUBE HSK 63 |
| HSK A 63 MB63 | COOLING TUBE HSK A 63 | WRENCH COOL TUBE HSK 63 |
| HSK A 80 MB50 | COOLING TUBE HSK A 80 | WRENCH COOL TUBE HSK 80 |
| HSK A 80 MB63 | COOLING TUBE HSK A 80 | WRENCH COOL TUBE HSK 80 |
| HSK A 80 MB80 | COOLING TUBE HSK A 80 | WRENCH COOL TUBE HSK 80 |
| HSK A 100 MB50 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
| HSK A 100 MB50X120 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
| HSK A 100 MB63 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
| HSK A 100 MB63X150 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
| HSK A 100 MB80 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
| HSK A 100 MB80X180 | COOLING TUBE HSK A100 | WRENCH COOL TUBE HSK100 |
* Опция – заказывается отдельно
