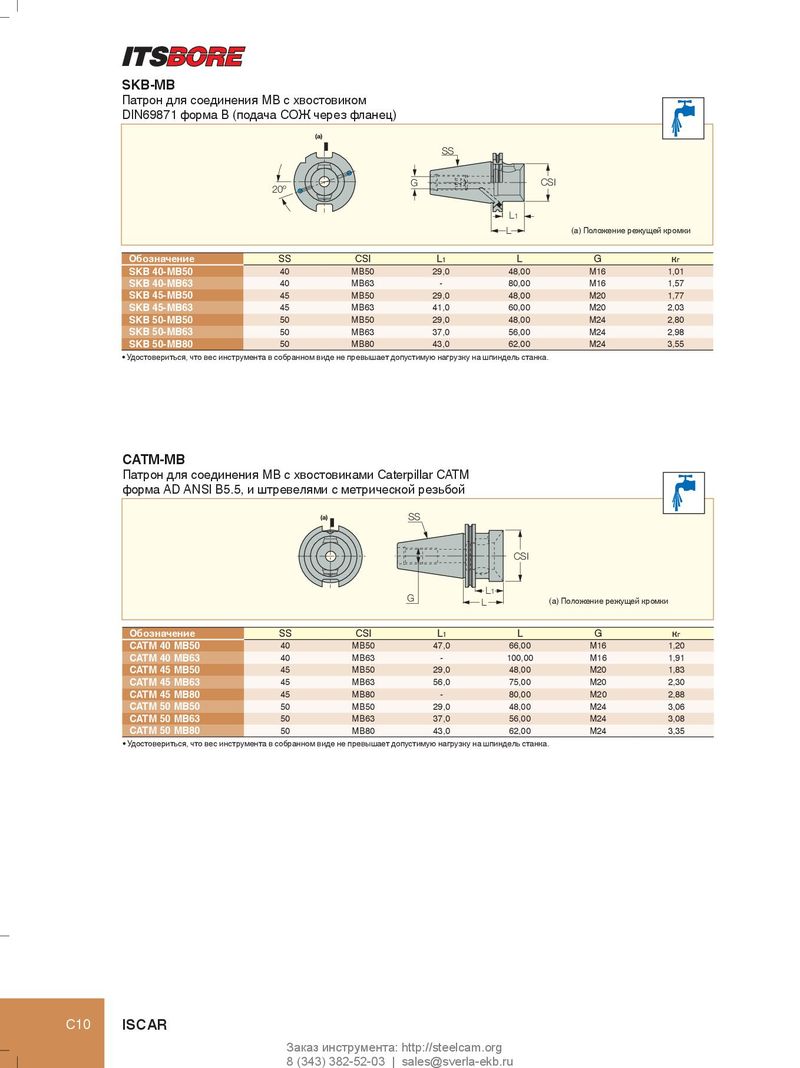

SKB-MB Патрон для соединения MB с хвостовиком DIN69871 форма В (подача СОЖ через фланец) (a) SS G CSI 20º L1 L (a) Положение режущей кромки Обозначение SS CSI L 1 L G к г SKB 40-MB50 40 MB50 29,0 48,00 M16 1,01 SKB 40-MB63 40 MB63 - 80,00 M16 1,57 SKB 45-MB50 45 MB50 29,0 48,00 M20 1,77 SKB 45-MB63 45 MB63 41,0 60,00 M20 2,03 SKB 50-MB50 50 MB50 29,0 48,00 M24 2,80 SKB 50-MB63 50 MB63 37,0 56,00 M24 2,98 SKB 50-MB80 50 MB80 43,0 62,00 M24 3,55 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. CATM-MB Патрон для соединения MB с хвостовиками Caterpillar CATM форма AD ANSI B5.5, и штревелями с метрической резьбой (a) SS CSI L1 G L (a) Положение режущей кромки Обозначение SS CSI L 1 L G к г CATM 40 MB50 40 MB50 47,0 66,00 M16 1,20 CATM 40 MB63 40 MB63 - 100,00 M16 1,91 CATM 45 MB50 45 MB50 29,0 48,00 M20 1,83 CATM 45 MB63 45 MB63 56,0 75,00 M20 2,30 CATM 45 MB80 45 MB80 - 80,00 M20 2,88 CATM 50 MB50 50 MB50 29,0 48,00 M24 3,06 CATM 50 MB63 50 MB63 37,0 56,00 M24 3,08 CATM 50 MB80 50 MB80 43,0 62,00 M24 3,35 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. C10 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
