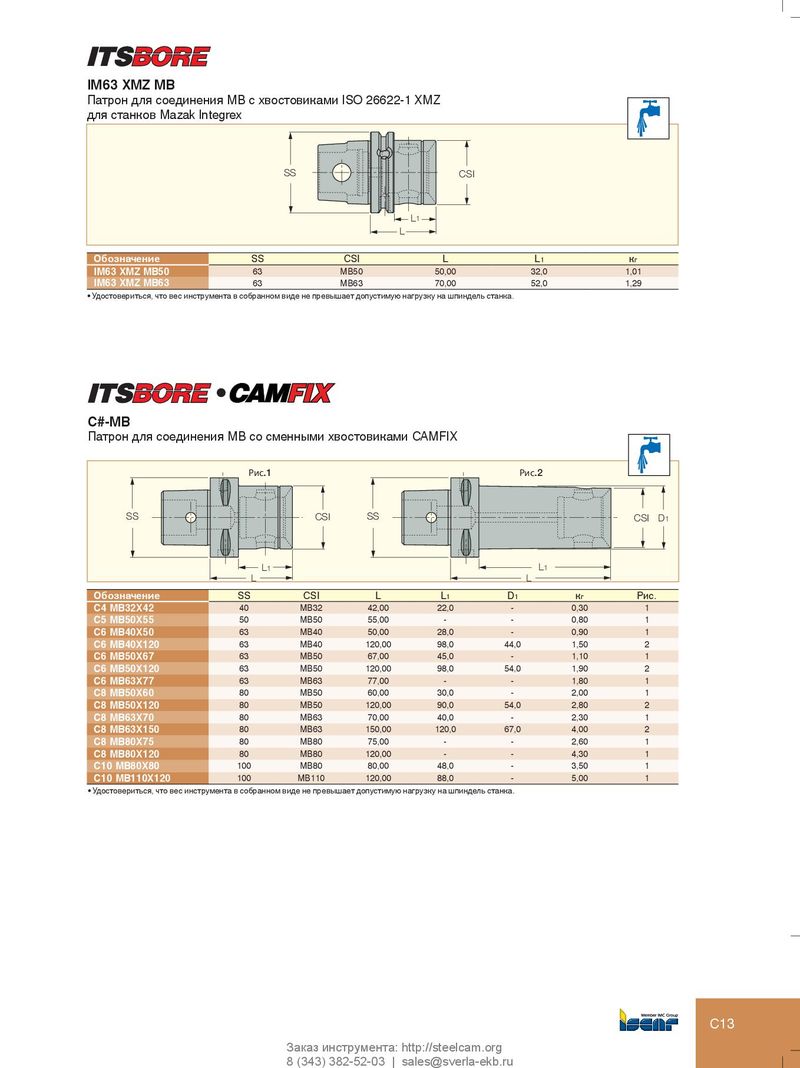

IM63 XMZ MB Патрон для соединения MB с хвостовиками ISO 26622-1 XMZ для станков Mazak Integrex SS CSI L 1 L Обозначение SS CSI L L 1 к г IM63 XMZ MB50 63 MB50 50,00 32,0 1,01 IM63 XMZ MB63 63 MB63 70,00 52,0 1,29 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. l C#-MB Патрон для соединения MB со сменными хвостовиками CAMFIX Рис.1 Рис.2 SS CSI SS CSI D1 L 1 L 1 L L Обозначение SS CSI L L 1 D 1 к г Рис. C4 MB32X42 40 MB32 42,00 22,0 - 0,30 1 C5 MB50X55 50 MB50 55,00 - - 0,80 1 C6 MB40X50 63 MB40 50,00 28,0 - 0,90 1 C6 MB40X120 63 MB40 120,00 98,0 44,0 1,50 2 C6 MB50X67 63 MB50 67,00 45,0 - 1,10 1 C6 MB50X120 63 MB50 120,00 98,0 54,0 1,90 2 C6 MB63X77 63 MB63 77,00 - - 1,80 1 C8 MB50X60 80 MB50 60,00 30,0 - 2,00 1 C8 MB50X120 80 MB50 120,00 90,0 54,0 2,80 2 C8 MB63X70 80 MB63 70,00 40,0 - 2,30 1 C8 MB63X150 80 MB63 150,00 120,0 67,0 4,00 2 C8 MB80X75 80 MB80 75,00 - - 2,60 1 C8 MB80X120 80 MB80 120,00 - - 4,30 1 C10 MB80X80 100 MB80 80,00 48,0 - 3,50 1 C10 MB110X120 100 MB110 120,00 88,0 - 5,00 1 • Удостовериться, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. C13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
