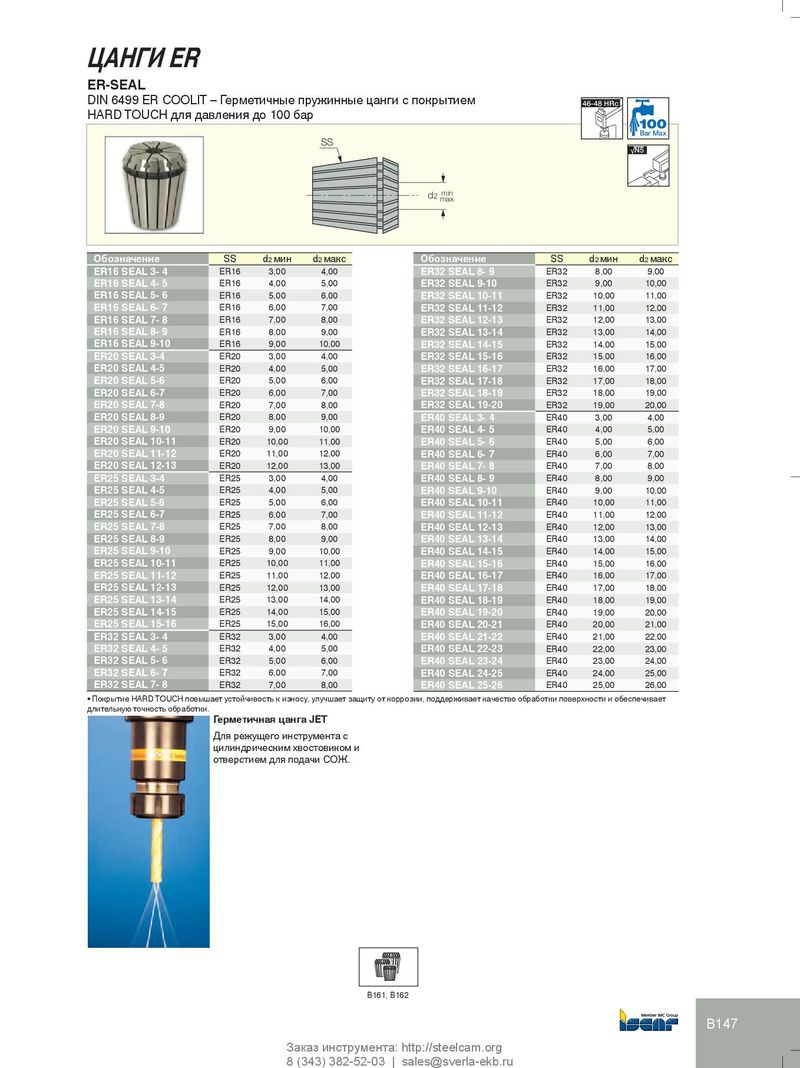

ER-SEAL
| ARD TOUCH для д | – ерм авления | тичные до 100 б | ружинные цанги с ар | покрытием | 46-48 HRc | ||
| SS | Bar Max √N5 | ||||||
| d2 min max | |||||||
| Обозначение | SS | d2мин | d2макс | Обозначение | SS | d2мин | d2макс |
| ER16 SEAL 3- 4 | ER16 | 3,00 | 4,00 | ER32 SEAL 8- 9 | ER32 | 8,00 | 9,00 |
| ER16 SEAL 4- 5 | ER16 | 4,00 | 5,00 | ER32 SEAL 9-10 | ER32 | 9,00 | 10,00 |
| ER16 SEAL 5- 6 | ER16 | 5,00 | 6,00 | ER32 SEAL 10-11 | ER32 | 10,00 | 11,00 |
| ER16 SEAL 6- 7 | ER16 | 6,00 | 7,00 | ER32 SEAL 11-12 | ER32 | 11,00 | 12,00 |
| ER16 SEAL 7- 8 | ER16 | 7,00 | 8,00 | ER32 SEAL 12-13 | ER32 | 12,00 | 13,00 |
| ER16 SEAL 8- 9 | ER16 | 8,00 | 9,00 | ER32 SEAL 13-14 | ER32 | 13,00 | 14,00 |
| ER16 SEAL 9-10 | ER16 | 9,00 | 10,00 | ER32 SEAL 14-15 | ER32 | 14,00 | 15,00 |
| ER20 SEAL 3-4 | ER20 | 3,00 | 4,00 | ER32 SEAL 15-16 | ER32 | 15,00 | 16,00 |
| ER20 SEAL 4-5 | ER20 | 4,00 | 5,00 | ER32 SEAL 16-17 | ER32 | 16,00 | 17,00 |
| ER20 SEAL 5-6 | ER20 | 5,00 | 6,00 | ER32 SEAL 17-18 | ER32 | 17,00 | 18,00 |
| ER20 SEAL 6-7 | ER20 | 6,00 | 7,00 | ER32 SEAL 18-19 | ER32 | 18,00 | 19,00 |
| ER20 SEAL 7-8 | ER20 | 7,00 | 8,00 | ER32 SEAL 19-20 | ER32 | 19,00 | 20,00 |
| ER20 SEAL 8-9 | ER20 | 8,00 | 9,00 | ER40 SEAL 3- 4 | ER40 | 3,00 | 4,00 |
| ER20 SEAL 9-10 | ER20 | 9,00 | 10,00 | ER40 SEAL 4- 5 | ER40 | 4,00 | 5,00 |
| ER20 SEAL 10-11 | ER20 | 10,00 | 11,00 | ER40 SEAL 5- 6 | ER40 | 5,00 | 6,00 |
| ER20 SEAL 11-12 | ER20 | 11,00 | 12,00 | ER40 SEAL 6- 7 | ER40 | 6,00 | 7,00 |
| ER20 SEAL 12-13 | ER20 | 12,00 | 13,00 | ER40 SEAL 7- 8 | ER40 | 7,00 | 8,00 |
| ER25 SEAL 3-4 | ER25 | 3,00 | 4,00 | ER40 SEAL 8- 9 | ER40 | 8,00 | 9,00 |
| ER25 SEAL 4-5 | ER25 | 4,00 | 5,00 | ER40 SEAL 9-10 | ER40 | 9,00 | 10,00 |
| ER25 SEAL 5-6 | ER25 | 5,00 | 6,00 | ER40 SEAL 10-11 | ER40 | 10,00 | 11,00 |
| ER25 SEAL 6-7 | ER25 | 6,00 | 7,00 | ER40 SEAL 11-12 | ER40 | 11,00 | 12,00 |
| ER25 SEAL 7-8 | ER25 | 7,00 | 8,00 | ER40 SEAL 12-13 | ER40 | 12,00 | 13,00 |
| ER25 SEAL 8-9 | ER25 | 8,00 | 9,00 | ER40 SEAL 13-14 | ER40 | 13,00 | 14,00 |
| ER25 SEAL 9-10 | ER25 | 9,00 | 10,00 | ER40 SEAL 14-15 | ER40 | 14,00 | 15,00 |
| ER25 SEAL 10-11 | ER25 | 10,00 | 11,00 | ER40 SEAL 15-16 | ER40 | 15,00 | 16,00 |
| ER25 SEAL 11-12 | ER25 | 11,00 | 12,00 | ER40 SEAL 16-17 | ER40 | 16,00 | 17,00 |
| ER25 SEAL 12-13 | ER25 | 12,00 | 13,00 | ER40 SEAL 17-18 | ER40 | 17,00 | 18,00 |
| ER25 SEAL 13-14 | ER25 | 13,00 | 14,00 | ER40 SEAL 18-19 | ER40 | 18,00 | 19,00 |
| ER25 SEAL 14-15 | ER25 | 14,00 | 15,00 | ER40 SEAL 19-20 | ER40 | 19,00 | 20,00 |
| ER25 SEAL 15-16 | ER25 | 15,00 | 16,00 | ER40 SEAL 20-21 | ER40 | 20,00 | 21,00 |
| ER32 SEAL 3- 4 | ER32 | 3,00 | 4,00 | ER40 SEAL 21-22 | ER40 | 21,00 | 22,00 |
| ER32 SEAL 4- 5 | ER32 | 4,00 | 5,00 | ER40 SEAL 22-23 | ER40 | 22,00 | 23,00 |
| ER32 SEAL 5- 6 | ER32 | 5,00 | 6,00 | ER40 SEAL 23-24 | ER40 | 23,00 | 24,00 |
| ER32 SEAL 6- 7 | ER32 | 6,00 | 7,00 | ER40 SEAL 24-25 | ER40 | 24,00 | 25,00 |
| ER32 SEAL 7- 8 | ER32 | 7,00 | 8,00 | ER40 SEAL 25-26 | ER40 | 25,00 | 26,00 |
- Покрытие HARD TOUCH повышает устойчивость к износу, улучшает защиту от коррозии, поддерживает качество обработки поверхности и обеспечивает
длительную точность обработки.
Герметичная цанга JET
Для режущего инструмента с
цилиндрическим хвостовиком и
отверстием для подачи СОЖ.
B161, B162
