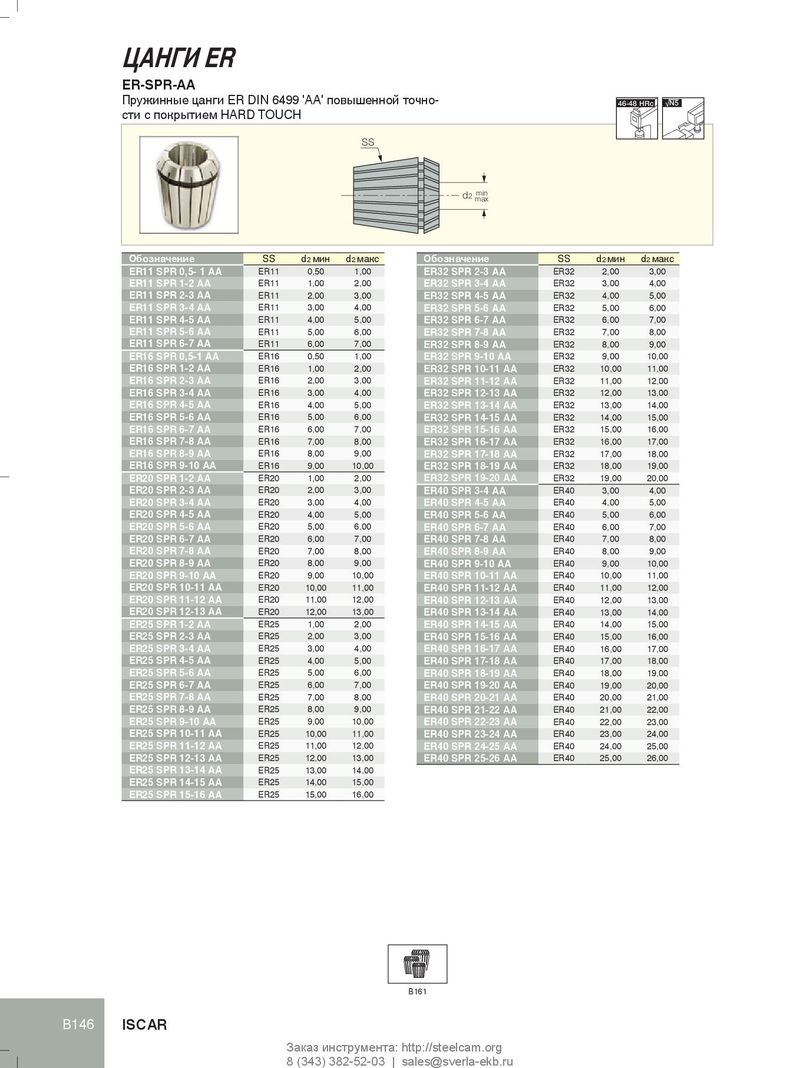

ER-SPR-AA
| ружинные цанги E | DIN 649 | 9 AA по | вышенной | точно- | 4 | 6-48 HRc √N5 | |
| ти с покрытием HA | D TOUC | H | SS | 2 min max d | |||
| Обозначение | SS | d2мин | d2макс | Обозначение | SS | d2мин | d2макс |
| ER11 SPR 0,5- 1 AA | ER11 | 0,50 | 1,00 | ER32 SPR 2-3 AA | ER32 | 2,00 | 3,00 |
| ER11 SPR 1-2 AA | ER11 | 1,00 | 2,00 | ER32 SPR 3-4 AA | ER32 | 3,00 | 4,00 |
| ER11 SPR 2-3 AA | ER11 | 2,00 | 3,00 | ER32 SPR 4-5 AA | ER32 | 4,00 | 5,00 |
| ER11 SPR 3-4 AA | ER11 | 3,00 | 4,00 | ER32 SPR 5-6 AA | ER32 | 5,00 | 6,00 |
| ER11 SPR 4-5 AA | ER11 | 4,00 | 5,00 | ER32 SPR 6-7 AA | ER32 | 6,00 | 7,00 |
| ER11 SPR 5-6 AA | ER11 | 5,00 | 6,00 | ER32 SPR 7-8 AA | ER32 | 7,00 | 8,00 |
| ER11 SPR 6-7 AA | ER11 | 6,00 | 7,00 | ER32 SPR 8-9 AA | ER32 | 8,00 | 9,00 |
| ER16 SPR 0,5-1 AA | ER16 | 0,50 | 1,00 | ER32 SPR 9-10 AA | ER32 | 9,00 | 10,00 |
| ER16 SPR 1-2 AA | ER16 | 1,00 | 2,00 | ER32 SPR 10-11 AA | ER32 | 10,00 | 11,00 |
| ER16 SPR 2-3 AA | ER16 | 2,00 | 3,00 | ER32 SPR 11-12 AA | ER32 | 11,00 | 12,00 |
| ER16 SPR 3-4 AA | ER16 | 3,00 | 4,00 | ER32 SPR 12-13 AA | ER32 | 12,00 | 13,00 |
| ER16 SPR 4-5 AA | ER16 | 4,00 | 5,00 | ER32 SPR 13-14 AA | ER32 | 13,00 | 14,00 |
| ER16 SPR 5-6 AA | ER16 | 5,00 | 6,00 | ER32 SPR 14-15 AA | ER32 | 14,00 | 15,00 |
| ER16 SPR 6-7 AA | ER16 | 6,00 | 7,00 | ER32 SPR 15-16 AA | ER32 | 15,00 | 16,00 |
| ER16 SPR 7-8 AA | ER16 | 7,00 | 8,00 | ER32 SPR 16-17 AA | ER32 | 16,00 | 17,00 |
| ER16 SPR 8-9 AA | ER16 | 8,00 | 9,00 | ER32 SPR 17-18 AA | ER32 | 17,00 | 18,00 |
| ER16 SPR 9-10 AA | ER16 | 9,00 | 10,00 | ER32 SPR 18-19 AA | ER32 | 18,00 | 19,00 |
| ER20 SPR 1-2 AA | ER20 | 1,00 | 2,00 | ER32 SPR 19-20 AA | ER32 | 19,00 | 20,00 |
| ER20 SPR 2-3 AA | ER20 | 2,00 | 3,00 | ER40 SPR 3-4 AA | ER40 | 3,00 | 4,00 |
| ER20 SPR 3-4 AA | ER20 | 3,00 | 4,00 | ER40 SPR 4-5 AA | ER40 | 4,00 | 5,00 |
| ER20 SPR 4-5 AA | ER20 | 4,00 | 5,00 | ER40 SPR 5-6 AA | ER40 | 5,00 | 6,00 |
| ER20 SPR 5-6 AA | ER20 | 5,00 | 6,00 | ER40 SPR 6-7 AA | ER40 | 6,00 | 7,00 |
| ER20 SPR 6-7 AA | ER20 | 6,00 | 7,00 | ER40 SPR 7-8 AA | ER40 | 7,00 | 8,00 |
| ER20 SPR 7-8 AA | ER20 | 7,00 | 8,00 | ER40 SPR 8-9 AA | ER40 | 8,00 | 9,00 |
| ER20 SPR 8-9 AA | ER20 | 8,00 | 9,00 | ER40 SPR 9-10 AA | ER40 | 9,00 | 10,00 |
| ER20 SPR 9-10 AA | ER20 | 9,00 | 10,00 | ER40 SPR 10-11 AA | ER40 | 10,00 | 11,00 |
| ER20 SPR 10-11 AA | ER20 | 10,00 | 11,00 | ER40 SPR 11-12 AA | ER40 | 11,00 | 12,00 |
| ER20 SPR 11-12 AA | ER20 | 11,00 | 12,00 | ER40 SPR 12-13 AA | ER40 | 12,00 | 13,00 |
| ER20 SPR 12-13 AA | ER20 | 12,00 | 13,00 | ER40 SPR 13-14 AA | ER40 | 13,00 | 14,00 |
| ER25 SPR 1-2 AA | ER25 | 1,00 | 2,00 | ER40 SPR 14-15 AA | ER40 | 14,00 | 15,00 |
| ER25 SPR 2-3 AA | ER25 | 2,00 | 3,00 | ER40 SPR 15-16 AA | ER40 | 15,00 | 16,00 |
| ER25 SPR 3-4 AA | ER25 | 3,00 | 4,00 | ER40 SPR 16-17 AA | ER40 | 16,00 | 17,00 |
| ER25 SPR 4-5 AA | ER25 | 4,00 | 5,00 | ER40 SPR 17-18 AA | ER40 | 17,00 | 18,00 |
| ER25 SPR 5-6 AA | ER25 | 5,00 | 6,00 | ER40 SPR 18-19 AA | ER40 | 18,00 | 19,00 |
| ER25 SPR 6-7 AA | ER25 | 6,00 | 7,00 | ER40 SPR 19-20 AA | ER40 | 19,00 | 20,00 |
| ER25 SPR 7-8 AA | ER25 | 7,00 | 8,00 | ER40 SPR 20-21 AA | ER40 | 20,00 | 21,00 |
| ER25 SPR 8-9 AA | ER25 | 8,00 | 9,00 | ER40 SPR 21-22 AA | ER40 | 21,00 | 22,00 |
| ER25 SPR 9-10 AA | ER25 | 9,00 | 10,00 | ER40 SPR 22-23 AA | ER40 | 22,00 | 23,00 |
| ER25 SPR 10-11 AA | ER25 | 10,00 | 11,00 | ER40 SPR 23-24 AA | ER40 | 23,00 | 24,00 |
| ER25 SPR 11-12 AA | ER25 | 11,00 | 12,00 | ER40 SPR 24-25 AA | ER40 | 24,00 | 25,00 |
| ER25 SPR 12-13 AA | ER25 | 12,00 | 13,00 | ER40 SPR 25-26 AA | ER40 | 25,00 | 26,00 |
| ER25 SPR 13-14 AA | ER25 | 13,00 | 14,00 | ||||
| ER25 SPR 14-15 AA | ER25 | 1400 | 1500 | ||||
| ER25 SPR 15-16 AA | ER25 | , 15,00 | , 16,00 |
