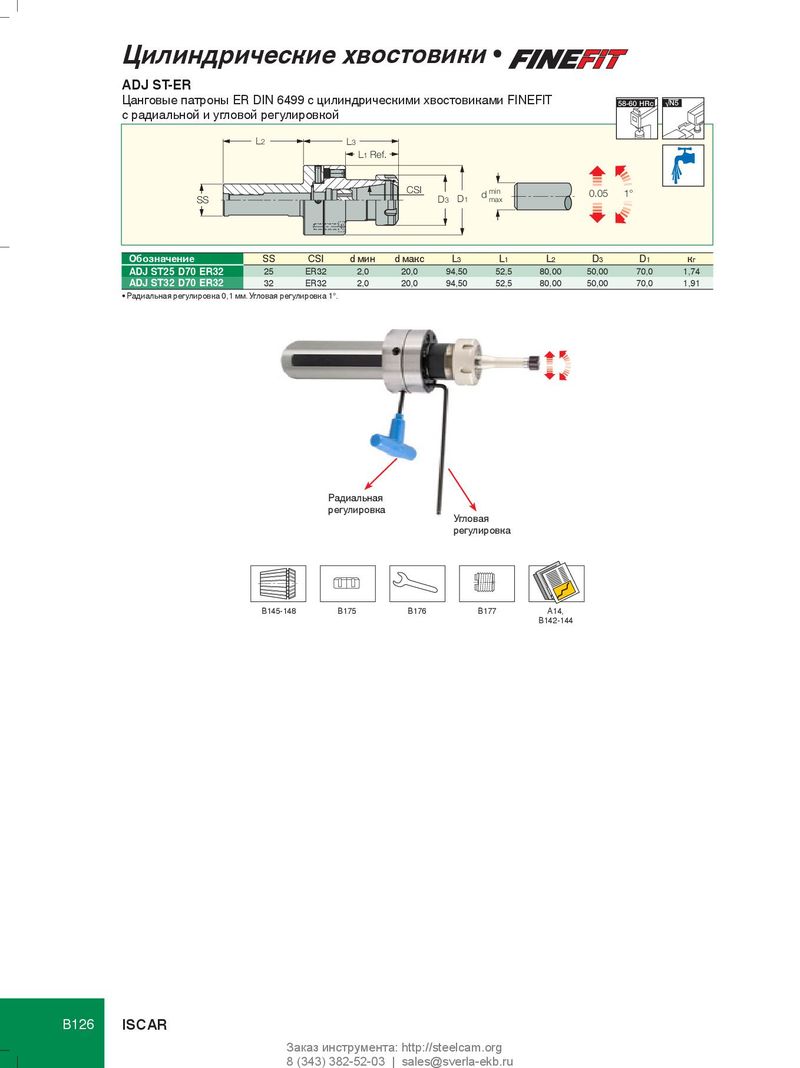

ADJ ST-ER
Цанговые патроны ER DIN 6499 с цилиндрическими хвостовиками FINEFIT
| с радиальной и угловой регулировкой | 58-60 HRc | √N5 | |||
| L2 | L3 | ||||
| L1 Ref. |
CSI d min 0.05 1°
SS D3 D1 max
| Обозначение | SS | CSI | d мин | d макс | L3 | L1 | L2 | D3 | D1 | к г |
| ADJ ST25 D70 ER32 | 25 | ER32 | 2,0 | 20,0 | 94,50 | 52,5 | 80,00 | 50,00 | 70,0 | 1,74 |
| ADJ ST32 D70 ER32 | 32 | ER32 | 2,0 | 20,0 | 94,50 | 52,5 | 80,00 | 50,00 | 70,0 | 1,91 |
- Радиальная регулировка 0,1 мм. Угловая регулировка 1°.
Радиальная регулировка
Угловая регулировка
B145-148 B175 B176 B177 A14,
B142-144
