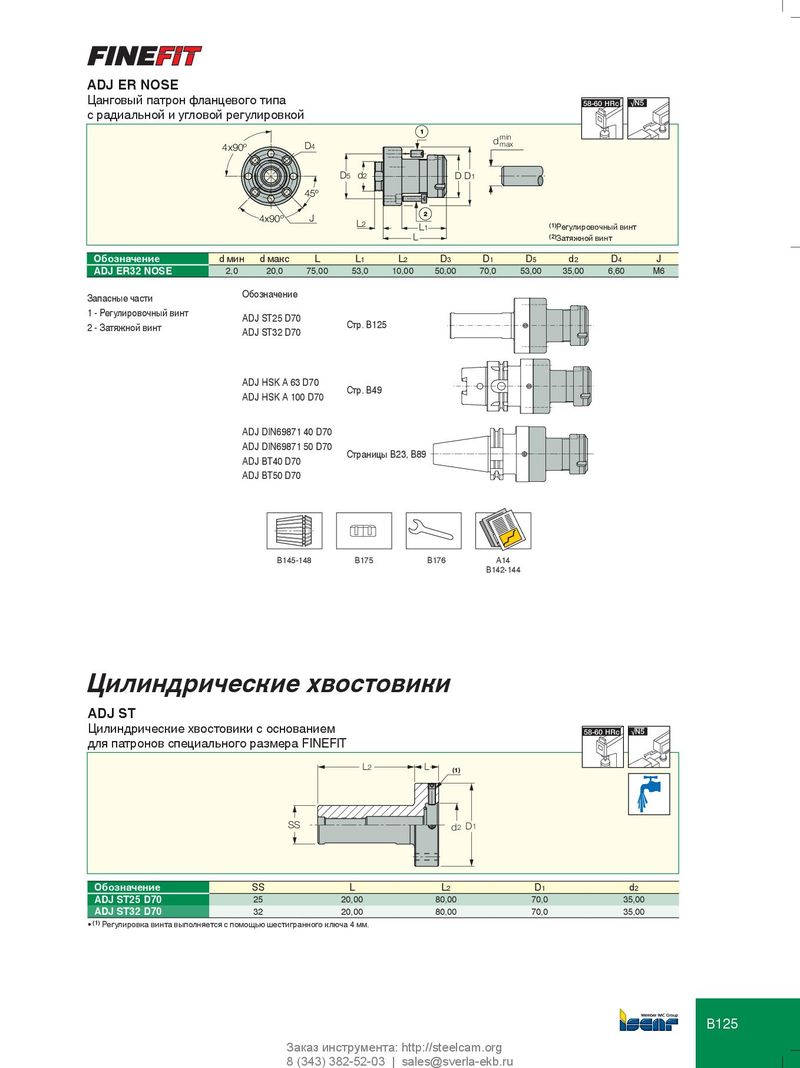

ADJ ER NOSE
Цанговый патрон фланцевого типа
| с радиальной и угловой регулировкой | 58-60 HRc | √N5 | ||
| 1 | ||||
| d min |
4x90º D4 max
| D5 | d2 | D D1 | |
| 45º |
| 4x90º | J | 2 | |||
| L2 | L | ||||
| 1 | (1)Регулировочный винт | ||||
| L | (2)Затяжной винт |
| Обозначение | d мин | d макс | L | L1 | L2 | D3 | D1 | D5 | d2 | D4 | J |
| ADJ ER32 NOSE | 2,0 | 20,0 | 75,00 | 53,0 | 10,00 | 50,00 | 70,0 | 53,00 | 35,00 | 6,60 | M6 |
Запасные части Обозначение 1 - Регулировочный винт ADJ ST25 D70 2 - Затяжной винт Стр. B125 ADJ ST32 D70
ADJ HSK A 63 D70 ADJ HSK A 100 D70 ADJ DIN69871 40 D70 ADJ DIN69871 50 D70 ADJ BT40 D70 ADJ BT50 D70
Стр. B49
Страницы B23, B89
B145-148 B175 B176 A14
B142-144
Цилиндрические хвостовики
ADJ ST
Цилиндрические хвостовики с основанием
для патронов специального размера FINEFIT 58-60 HRc √N5
L2 L (1)
SS d D1
2
| Обозначение | SS | L | L2 | D1 | d2 |
| ADJ ST25 D70 | 25 | 20,00 | 80,00 | 70,0 | 35,00 |
| ADJ ST32 D70 | 32 | 20,00 | 80,00 | 70,0 | 35,00 |
- (1) Регулировка винта выполняется с помощью шестигранного ключа 4 мм.
