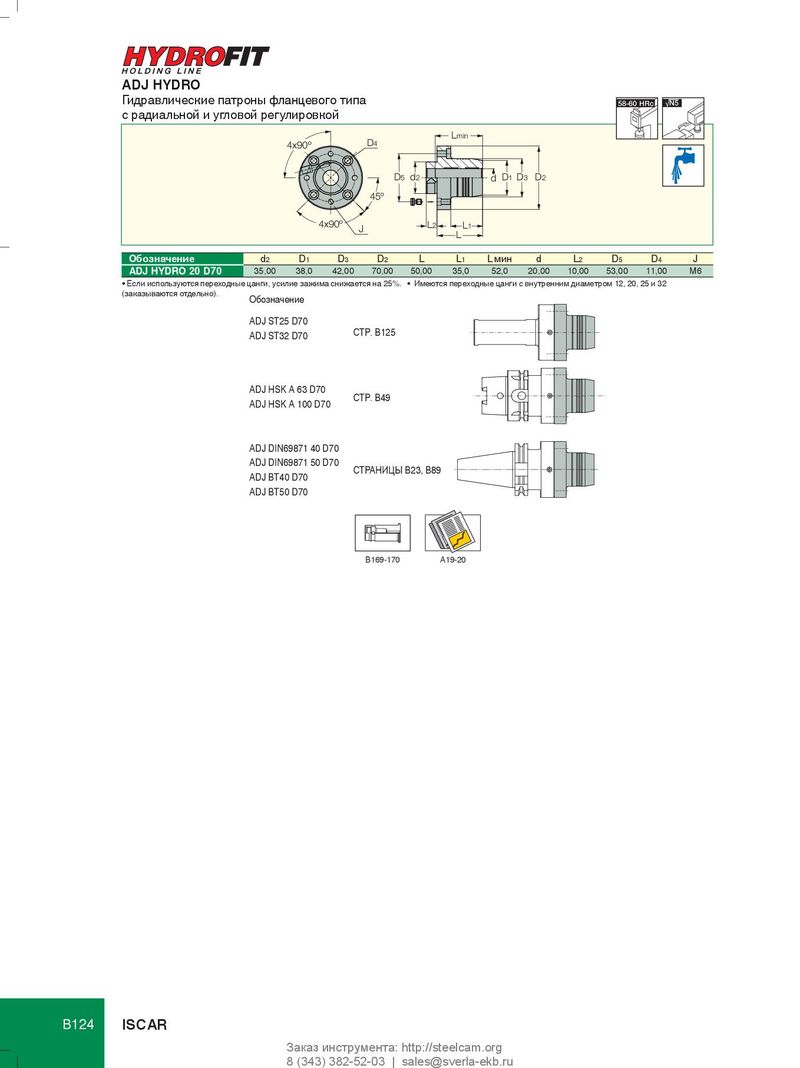

ADJ HYDRO
Гидравлические патроны фланцевого типа
| с радиальной и угловой регулировкой | 58-60 HRc | √N5 | |||
| Lmin | |||||
| 4x90º | D4 |
| D5 d2 | d D1 D3 | D2 | |
| 45º |
| 4x90º | J | L2 | L1 |
| L |
| Обозначение | d2 | D1 | D3 | D2 | L | L1 | L мин | d | L2 | D5 | D4 | J |
| ADJ HYDRO 20 D70 | 35,00 | 38,0 | 42,00 | 70,00 | 50,00 | 35,0 | 52,0 | 20,00 | 10,00 | 53,00 | 11,00 | M6 |
- Если используются переходные цанги, усилие зажима снижается на 25%.
- Имеются переходные цанги с внутренним диаметром 12, 20, 25 и 32
(заказываются отдельно). Обозначение ADJ ST25 D70 ADJ ST32 D70 СТР. B125
ADJ HSK A 63 D70 ADJ HSK A 100 D70
ADJ DIN69871 40 D70 ADJ DIN69871 50 D70 ADJ BT40 D70 ADJ BT50 D70
СТР. B49
СТРАНИЦЫ B23, B89
B169-170 A19-20
