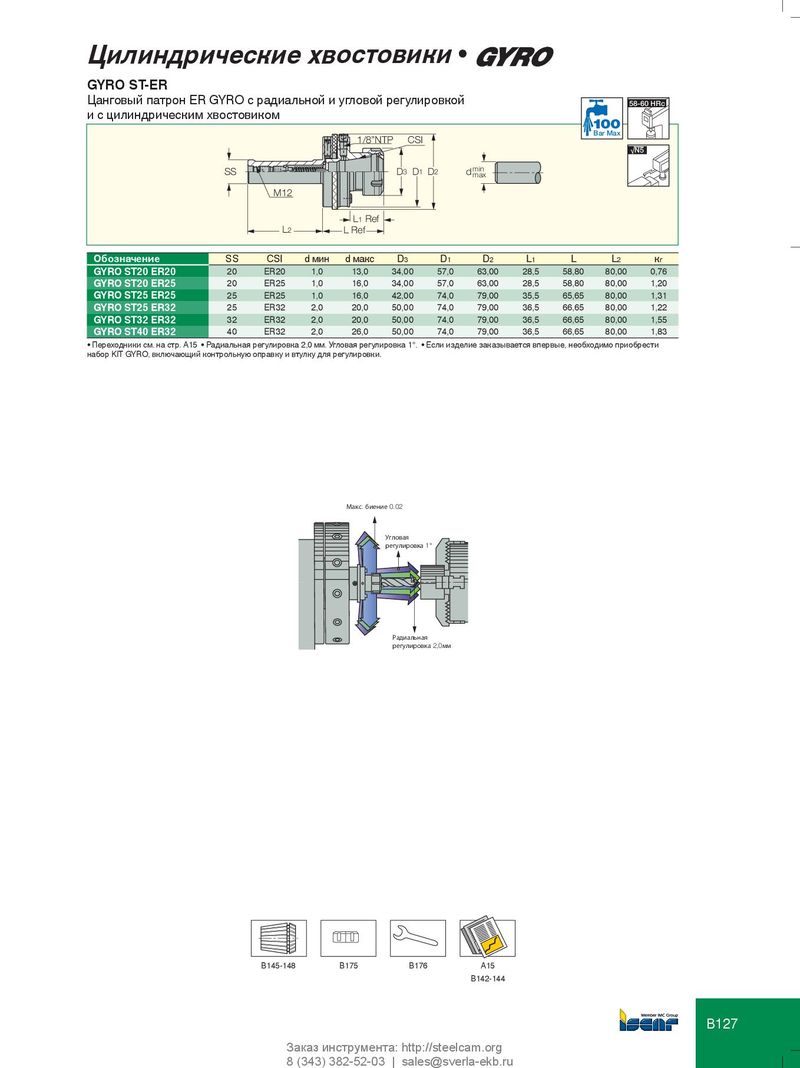

GYRO ST-ER
| анговы патрон с цилиндрическим | хвосто SS | с радиа виком L2 M12 | ьно и | углово L1Ref L Ref 1/8”N | регули D3 D1 CSI TP | ровко D2 | d min max | Bar Max | 58-60 HRc √N5 | ||
| Обозначение | SS | CSI | d мин | d макс | D3 | D1 | D2 | L1 | L | L2 | кг |
| GYRO ST20 ER20 | 20 | ER20 | 1,0 | 13,0 | 34,00 | 57,0 | 63,00 | 28,5 | 58,80 | 80,00 | 0,76 |
| GYRO ST20 ER25 | 20 | ER25 | 1,0 | 16,0 | 34,00 | 57,0 | 63,00 | 28,5 | 58,80 | 80,00 | 1,20 |
| GYRO ST25 ER25 | 25 | ER25 | 1,0 | 16,0 | 42,00 | 74,0 | 79,00 | 35,5 | 65,65 | 80,00 | 1,31 |
| GYRO ST25 ER32 | 25 | ER32 | 2,0 | 20,0 | 50,00 | 74,0 | 79,00 | 36,5 | 66,65 | 80,00 | 1,22 |
| GYRO ST32 ER32 | 32 | ER32 | 2,0 | 20,0 | 50,00 | 74,0 | 79,00 | 36,5 | 66,65 | 80,00 | 1,55 |
| GYRO ST40 ER32 | 40 | ER32 | 2,0 | 26,0 | 50,00 | 74,0 | 79,00 | 36,5 | 66,65 | 80,00 | 1,83 |
- Переходники см. на стр. A15
- Радиальная регулировка 2,0 мм. Угловая регулировка 1°.
- Если изделие заказывается впервые, необходимо приобрести
набор KIT GYRO, включающий контрольную оправку и втулку для регулировки.
Макс. биение 0.02
Угловая регулировка 1°
Радиальная регулировка 2,0мм
B145-148 B175 B176 A15
