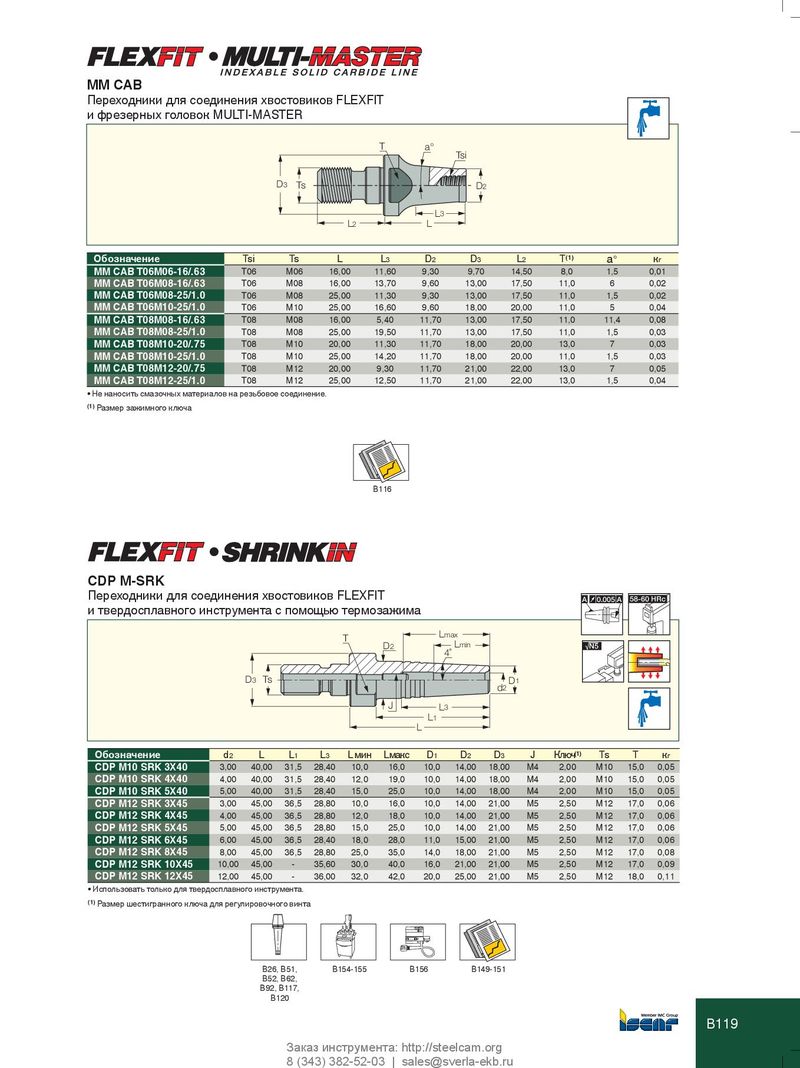

MM CAB
Переходники для соединения хвостовиков FLEXFIT
- фрезерных головок MULTI-MASTER
| D3 Ts | L2 | T | L L3 a° | D2 Tsi | ||||||
| Обозначение | Tsi | Ts | L | L3 | D2 | D3 | L2 | T(1) | a° | кг |
| MM CAB T06M06-16/.63 | T06 | M06 | 16,00 | 11,60 | 9,30 | 9,70 | 14,50 | 8,0 | 1,5 | 0,01 |
| MM CAB T06M08-16/.63 | T06 | M08 | 16,00 | 13,70 | 9,60 | 13,00 | 17,50 | 11,0 | 6 | 0,02 |
| MM CAB T06M08-25/1.0 | T06 | M08 | 25,00 | 11,30 | 9,30 | 13,00 | 17,50 | 11,0 | 1,5 | 0,02 |
| MM CAB T06M10-25/1.0 | T06 | M10 | 25,00 | 16,60 | 9,60 | 18,00 | 20,00 | 11,0 | 5 | 0,04 |
| MM CAB T08M08-16/.63 | T08 | M08 | 16,00 | 5,40 | 11,70 | 13,00 | 17,50 | 11,0 | 11,4 | 0,08 |
| MM CAB T08M08-25/1.0 | T08 | M08 | 25,00 | 19,50 | 11,70 | 13,00 | 17,50 | 11,0 | 1,5 | 0,03 |
| MM CAB T08M10-20/.75 | T08 | M10 | 20,00 | 11,30 | 11,70 | 18,00 | 20,00 | 13,0 | 7 | 0,03 |
| MM CAB T08M10-25/1.0 | T08 | M10 | 25,00 | 14,20 | 11,70 | 18,00 | 20,00 | 11,0 | 1,5 | 0,03 |
| MM CAB T08M12-20/.75 | T08 | M12 | 20,00 | 9,30 | 11,70 | 21,00 | 22,00 | 13,0 | 7 | 0,05 |
| MM CAB T08M12-25/1.0 | T08 | M12 | 25,00 | 12,50 | 11,70 | 21,00 | 22,00 | 13,0 | 1,5 | 0,04 |
- Не наносить смазочных материалов на резьбовое соединение.
(1) Размер зажимного ключа
B116
l
CDP M-SRK
Переходники для соединения хвостовиков FLEXFIT
| ереходники для со твердосплавного и | дине нструм | ия хв ента Ts D3 | стов с пом | ков ощью | термо T | зажим D2 J | а L L1 Lm 4˚ L3 | ax Lmin | D1 d2 | A | A 0.005 √N5 | 58-60 | HRc | ||
| Обозначение | d2 | L | L1 | L3 | L мин | L макс | D1 | D2 | D3 | J | Ключ(1 | ) | Ts | T | кг |
| CDP M10 SRK 3X40 | 3,00 | 40,00 | 31,5 | 28,40 | 10,0 | 16,0 | 10,0 | 14,00 | 18,00 | M4 | 2,00 | M10 | 15,0 | 0,05 | |
| CDP M10 SRK 4X40 | 4,00 | 40,00 | 31,5 | 28,40 | 12,0 | 19,0 | 10,0 | 14,00 | 18,00 | M4 | 2,00 | M10 | 15,0 | 0,05 | |
| CDP M10 SRK 5X40 | 5,00 | 40,00 | 31,5 | 28,40 | 15,0 | 25,0 | 10,0 | 14,00 | 18,00 | M4 | 2,00 | M10 | 15,0 | 0,05 | |
| CDP M12 SRK 3X45 | 3,00 | 45,00 | 36,5 | 28,80 | 10,0 | 16,0 | 10,0 | 14,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,06 | |
| CDP M12 SRK 4X45 | 4,00 | 45,00 | 36,5 | 28,80 | 12,0 | 18,0 | 10,0 | 14,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,06 | |
| CDP M12 SRK 5X45 | 5,00 | 45,00 | 36,5 | 28,80 | 15,0 | 25,0 | 10,0 | 14,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,06 | |
| CDP M12 SRK 6X45 | 6,00 | 45,00 | 36,5 | 28,40 | 18,0 | 28,0 | 11,0 | 15,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,06 | |
| CDP M12 SRK 8X45 | 8,00 | 45,00 | 36,5 | 28,80 | 25,0 | 35,0 | 14,0 | 18,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,08 | |
| CDP M12 SRK 10X45 | 10,00 | 45,00 | - | 35,60 | 30,0 | 40,0 | 16,0 | 21,00 | 21,00 | M5 | 2,50 | M12 | 17,0 | 0,09 | |
| CDP M12 SRK 12X45 | 12,00 | 45,00 | - | 36,00 | 32,0 | 42,0 | 20,0 | 25,00 | 21,00 | M5 | 2,50 | M12 | 18,0 | 0,11 |
- Использовать только для твердосплавного инструмента.
(1) Размер шестигранного ключа для регулировочного винта
B26, B51, B154-155 B156 B149-151
B52, B62, B92, B117,
