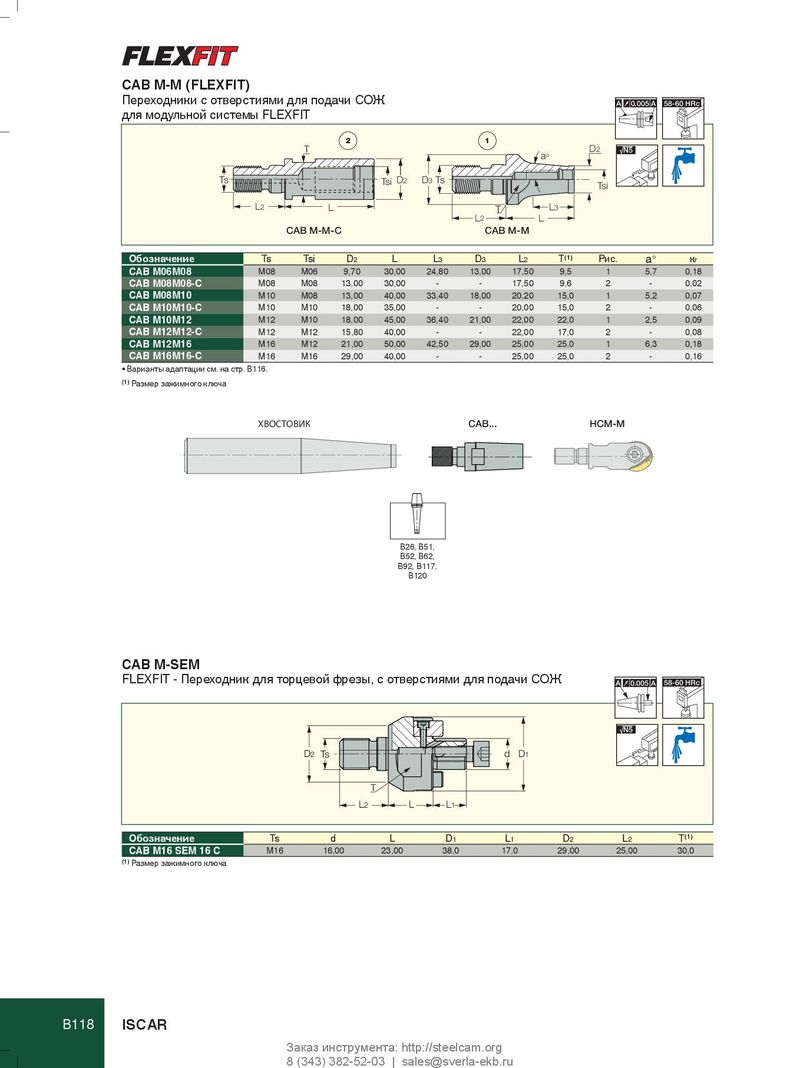

CAB M-M (FLEXFIT)
| ереходники с ля модульной | тве систе Ts | стиями мы FLE L2 | для по XFIT CAB M-M T | ачи L -C 2 | Tsi D2 | D3 Ts | L2 T CAB 1 | M-M | L L3 a° | D2 Tsi | A 0.005 A √N5 | 58-60 HRc |
| Обозначение | Ts | Tsi | D2 | L | L3 | D3 | L2 | T(1) | Рис | . a° | кг | |
| CAB M06M08 | M08 | M06 | 9,70 | 30,00 | 24,80 | 13,00 | 17,50 | 9,5 | 1 | 5,7 | 0,18 | |
| CAB M08M08-C | M08 | M08 | 13,00 | 30,00 | - | - | 17,50 | 9,6 | 2 | - | 0,02 | |
| CAB M08M10 | M10 | M08 | 13,00 | 40,00 | 33,40 | 18,00 | 20,20 | 15,0 | 1 | 5,2 | 0,07 | |
| CAB M10M10-C | M10 | M10 | 18,00 | 35,00 | - | - | 20,00 | 15,0 | 2 | - | 0,06 | |
| CAB M10M12 | M12 | M10 | 18,00 | 45,00 | 36,40 | 21,00 | 22,00 | 22,0 | 1 | 2,5 | 0,09 | |
| CAB M12M12-C | M12 | M12 | 15,80 | 40,00 | - | - | 22,00 | 17,0 | 2 | - | 0,08 | |
| CAB M12M16 | M16 | M12 | 21,00 | 50,00 | 42,50 | 29,00 | 25,00 | 25,0 | 1 | 6,3 | 0,18 | |
| CAB M16M16-C | M16 | M16 | 29,00 | 40,00 | - | - | 25,00 | 25,0 | 2 | - | 0,16 |
- Варианты адаптации см. на стр. B116.
(1) Размер зажимного ключа
ХВОСТОВИК CAB... HCM-M
ХВОСТОВИК CDP
S M...-CF4
B26, B51, B52, B62, B92, B117, B120
CAB M-SEM
FLEXFIT - Переходник для торцевой фрезы, с отверстиями для подачи СОЖ
A 0.005 A 58-60 HRc
√N5
D2 Ts d D1
T
L2 L L1
| Обозначение | Ts | d | L | D1 | L1 | D2 | L2 | T (1) |
| CAB M16 SEM 16 C | M16 | 16,00 | 23,00 | 38,0 | 17,0 | 29,00 | 25,00 | 30,0 |
(1) Размер зажимного ключа
